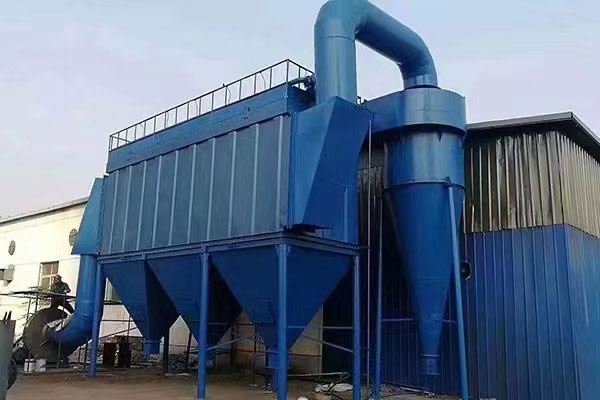

產品名稱：PPC氣箱脈沖布袋除塵器
產品描述：PPC氣箱脈沖布袋除塵器是一種新型氣箱脈沖脈沖袋式除塵器。它綜合分室反吹脈沖噴吹清灰各類袋式除塵器的優點，克服了分室反吹清灰強度較差，脈沖噴吹清灰需和過濾同時進行的缺點，擴大了應用范圍。
產品標簽：脈沖袋式除塵器脈沖布袋除塵器低壓長袋離線脈沖除塵器
PPC氣箱脈沖布袋除塵器的詳細信息：
PPC氣箱脈沖布袋除塵器是一種新型氣箱脈沖脈沖袋式除塵器。它綜合分室反吹脈沖噴吹清灰各類袋式除塵器的優點，克服了分室反吹清灰強度較差，脈沖噴吹清灰需和過濾同時進行的缺點，擴大了應用范圍。該產品具有分室整體清灰特點，采用大規格電磁脈沖閥清灰形式，具有清灰能力強、效果好，使用壽命長等特點。該產品適用于高濃度粉塵的治理，可簡化粉塵治理工藝流程，降低設備投資。產品結構緊湊，占地面積少，可降低建設投資。
PPC氣箱脈沖布袋除塵器具有四個系列33種規格。過濾面積從93-4361m2，處理風量從6900m3/h到314000m3/h，廣泛適用于建材、水泥、冶金、機械、化工和耐火材料行業；特別適用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統（或除塵系統）；也可適用于煤磨收塵，但要增設防燃防爆措施，除塵器結構也要相應改變。其氣體含塵濃度高達1000g/m3(標)以上，可不設置作預收塵用的旋風除塵器。對于我國北方嚴寒地區，本除塵器在增加加熱保溫裝置后出能適用。
PPC氣箱脈沖布袋除塵器工作原理
含塵氣體從除塵器進出風箱體中的進風口（A系列從灰斗進入）進入經斜隔板轉向至灰斗，同時氣流速度變慢，由于慣性作用，氣體中粗顆粉塵落入灰斗，細小塵粒隨氣流折而向上進入過濾室，粉塵附著于除塵布袋的外表，凈化后的氣體透過濾袋進入上部清潔室，由各分室清潔匯集經出風口，由除塵系統的主風機吸出而排入大氣。

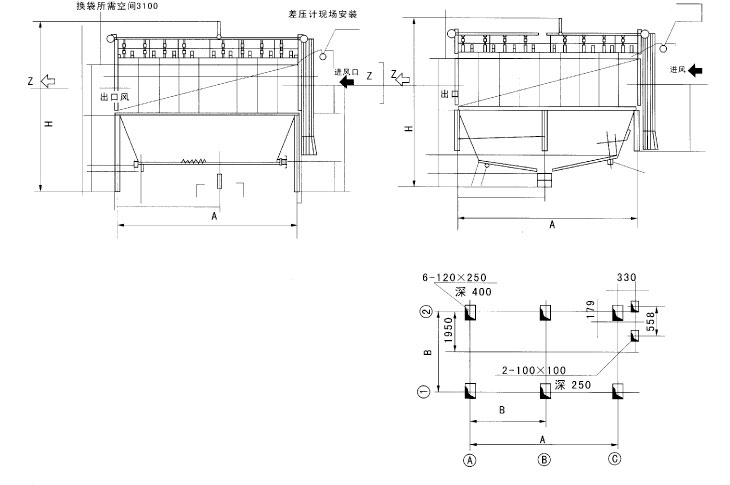

PPC氣箱脈沖布袋除塵器的結構組成：
1、殼體部分：包括清潔室（或稱氣體凈化箱、氣箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板、噴吹短管、過濾室內設有濾袋及其骨架。
2、灰斗及卸灰機構：有灰斗和按不同系列、不同的進口粉塵濃度，分別設置的螺旋輸送機、空氣輸送斜槽和剛性葉輪給料機（即卸料閥）。
3、進出風箱體：包括進出風管路及中隔板。單排（或稱單列）結構布置在殼體一側，雙排（或稱雙列）結構布置在殼體中間。A系列較小無箱體，進出風管路分別接于灰斗與清潔室上。
4、脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。
5、壓縮空氣管路及其減壓裝置、油水分離器、油霧器等。
6、支柱及立式籠梯、欄桿。
參數 處理風量(m3/h) 過濾風速(m/min) 過濾面積(m2) 濾袋數(個) 阻力(Pa) 含塵濃度(g/m3) 保溫層面積(m2) 重量(kg)
型號
32-3 6900 1.2-2.0 93 96 1470-1770 ＜1000 26.5 2.880
32-4 8930 124 128 34 4.080
32-5 11160 155 160 41 5.280
32-6 13390 186 192 48.5 6.480
64-4 17800 248 256 70 7.280
64-5 22300 310 320 94 9.960
64-6 26700 372 384 118 11.640
64-7 31200 434 448 142 13.320
64-8 35700 496 512 166 15.000

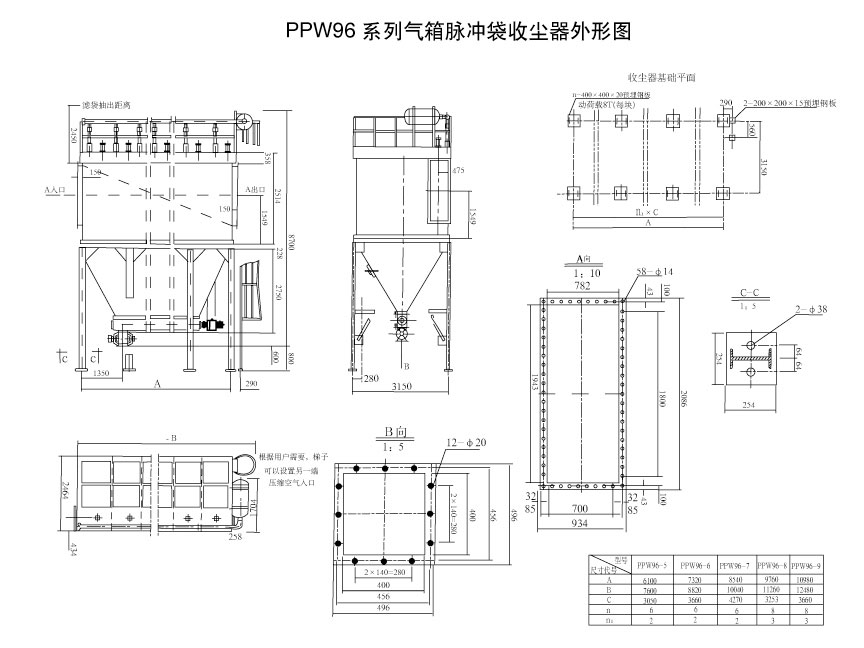

96-4 26800 372 384 ＜1300 110 10452
96-5 33400 465 480 120 12120
96-6 40100 557 576 130 14880
96-7 46800 650 672 140 16920
96-8 53510 744 768 150 19810
96-9 60100 836 864 160 21240
96-2×5 66900 929 960 175 25200
96-2×6 80700 1121 1152 210 30240
96-2×7 94100 1308 1344 245 35280
96-2×8 107600 1494 1536 280 40320
96-2×9 121000 1681 1728 315 45360
96-2×10 134500 1868 1920 350 50400

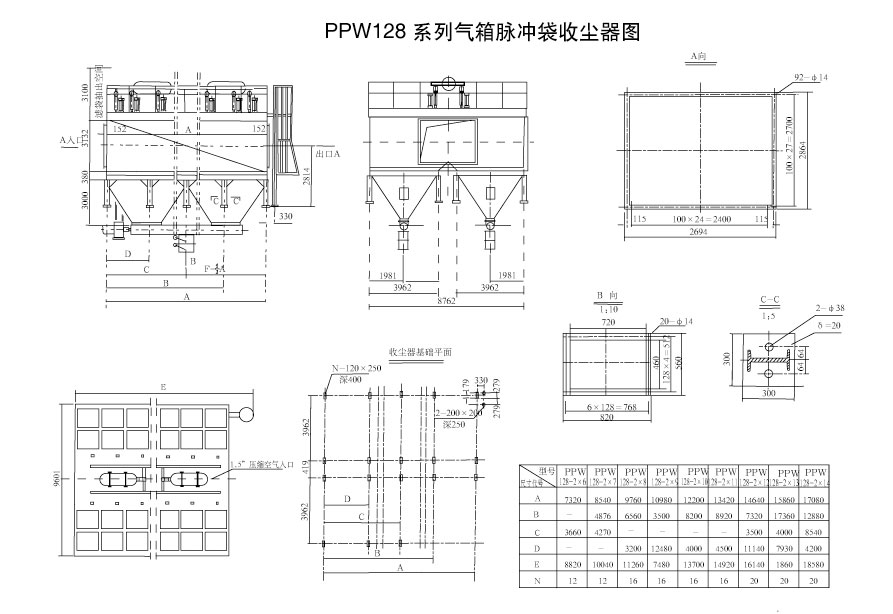

128-6 67300 935 768 125 24120
128-9 100900 1402 1152 196 31680
128-10 112100 1558 1280 205 34680
128-2×6 34600 1869 1536 323 43920
128-2×7 15700 2181 1792 247 52680
128-2×8 179400 2492 2084 262 60000
128-2×9 201900 2804 2304 277 66480
128-2×10 224300 3115 2561 292 72000
128-2×11 247600 3427 2856 307 78480
128-2×12 26
|
