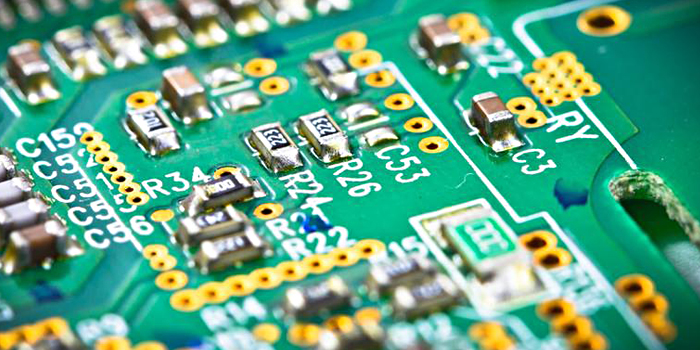

0Ω貼片電阻相當于很狹窄的電流通道，它能有效限制環路電流，使噪聲得到抑制。貼片電阻在所有頻帶上都有衰減作用(0Ω貼片電阻也有阻抗)，這點要比磁珠好很多。跨接時用于電流回路，當分割電地平面后，造成信號最短回流路徑斷裂，此時，信號回路不得不繞道，形成很大的環路面積，電場和磁場的影響就變強了，容易干擾/被干擾。在分割區上跨接0Ω貼片電阻，可以提供較短的回流路徑，減小干擾。
在配置電路中，其實產品上也不需要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤會，為了減少維護費用，應用0Ω貼片電阻代替跳線等焊在板子上。空置跳線在高頻時相當于天線，用貼片電阻效果好。
其他用途：布線時跨線；調試/測試用；臨時取代其他貼片電子元器件；作為溫度補償器件。
另外，0Ω貼片電阻比過孔的寄生電感小，而且過孔還會影響地平面(因為要挖孔)。還有就是不同尺寸0歐電阻允許通過電流不同，一般0603的1A，0805的2A，所以不同電流會選用不同尺寸的還有就是為磁珠、電感等預留位置時，得根據磁珠、電感的大小還做封裝，所以0603、0805等不同尺寸的都有了。
