0Ω貼片電阻到底能過多大電流？這個問題想必每位硬件工程師都查過。與之相關的還有一個問題，那就是0Ω電阻的阻值到底有多大？
這兩個問題本來是很簡單的，答案應該也是很明確的，但網上卻有著不盡相同的答案。有的人說0Ω電阻是50mΩ，還有的人說其實只有20mΩ；有的人說只能過1A電流，還有的人說可以過1.5A…那么，到底是怎么樣的呢？我們一步一步看。
0Ω電阻阻值大小:
針對這兩個問題，小編專門查了一下電阻的標準。根據EN60115-2電阻標準文件記載，0Ω電阻的阻值是0Ω，但也會有偏差。0Ωzui大電阻偏差有三種可以選擇，分別為10mΩ、20mΩ和50mΩ。也就是說，0Ω電阻偏差可以允許有多種偏差，這主要看電阻廠商做的是哪種了。常用的普通0Ω電阻的阻值z(mì)ui大不超過50mΩ。
0Ω電阻的過流能力：
網上還有一種觀點，認為0Ω電阻的電流是根據功率算出來的，電阻按照50mΩ來算。這樣的話，0805的電阻功率一般為1/8W，算出額定電流應該是1.58A，但不同廠家還是有一定出入的。

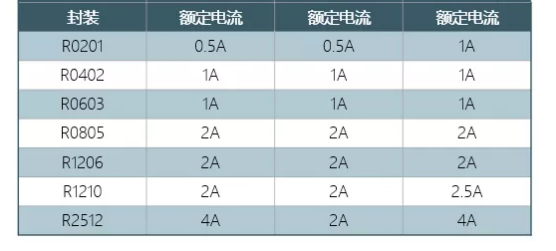

普通0Ω電阻額定電流如下：
從上圖可以看出，0Ω貼片電阻的額定電流還是略有差別的。建議綜合各家的、按照zui小值來選，這樣就不論什么品牌，都不會超出規格設計了。
