全面的貼片電阻知識！有料！

文章出處：公司動態 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2021-09-07 08:47:55

貼片電阻貼片電阻封裝貼片電阻廠家

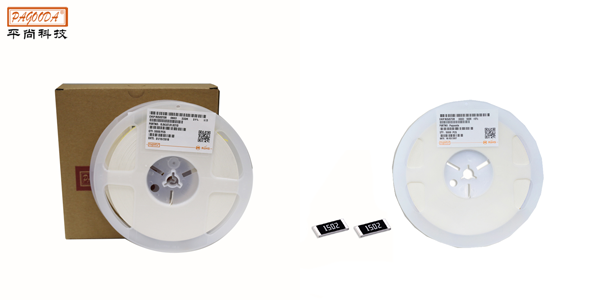

0. 概述

導體對電流的阻礙作用就叫該導體的貼片電阻；用R表示，單位是歐姆；導體的電阻越大，表示導體對電流的阻礙作用越大。

1. 命名：以我司貼片電阻命名舉例，不同廠家的命名有區別。如RC0402JR-07100KL：代表0402封裝/5%精度/紙編帶包裝/阻值100K；

2. 尺寸：目前較小的貼片電阻封裝是0075，長寬僅0.3mm*0.15mm；電阻的封裝尺寸在建立PCB封裝時需要用到。

3. 電壓：同一封裝有兩個功率的，大的為升功率系列，比常規功率的要貴一些，謹慎選擇升功率型，容易缺貨。實際電路中，根據電阻上可能流過的電壓值及功率，從而選擇合適封裝的貼片電阻。

4. 參數

電阻有如下幾個主要的參數，在電阻選型時需要重點考慮；

標稱阻值：電阻器上面所標示的阻值，如1002指10K電阻；

允許誤差：實際阻值對于標稱值的zui大允許偏差稱為允許誤差；10K 1%精度的電阻，實際阻值范圍為（9.9K~10.1K）；

額定功率：是指環境溫度為70°C時zui大允許使用的功率；

額定電壓：根據額定功率和阻值即可以算出額定電壓；

溫度系數：簡稱TCR，表示當溫度改變1攝氏度時，電阻值的相對變化，單位為ppm/℃，1ppm/℃代表溫度改變1攝氏度，電阻阻值改變百萬分之一。

5. 標注

一般貼片電阻上會有阻值標識，根據標識能知道阻值，前提是我們得懂標注規則，0201和0402由于封裝較小，一般不標識。

電阻的標注方法有3位數標注法，4位數標注法，小數點標注和3位數乘數代碼；3位數標注多用于E24系列，4位數標注多用于E24和E96系列；

3位數標注，前兩位代表有效數字，后一位代表10的冪，103=10*10^3=10K103=10?103=10K

4位數標注，前三位代表有效數字，后一位代表10的冪，1002=100*10^2=10K1002=100?102=10K；

小數標注，用R表示小數點的位置，如R12=0.12Ω，R012=0.012Ω，1R2=1.2Ω；可以看到R后面如果有0和沒有0，阻值是不一樣的。

6. 分類

按阻值特性：固定電阻、可調電阻、特種電阻；

按制造材料：碳膜電阻、金屬膜電阻、線繞電阻，無感電阻，薄膜電阻，厚膜電阻等；

按安裝方式：插件電阻、貼片電阻；

按功能分：負載電阻，采樣電阻，分流電阻，保護電阻等；

薄膜電阻和厚膜電阻的區別：薄膜電阻和厚膜電阻區別，了解即可，屬于制造工藝范疇。

7. 使用注意

貼片電阻在使用溫度超過70℃時，功率會降低，所以一般建議按額定功率的70%降額設計使用；

功率損耗百分比和工作溫度的關系，謹慎用小封裝大阻值電阻，在遇到臟污時，相當于并聯會使阻值變得很小；

平尚科技分享小結一下：貼片電阻幾乎存在于所有的電子產品中，簡單但又重要！
