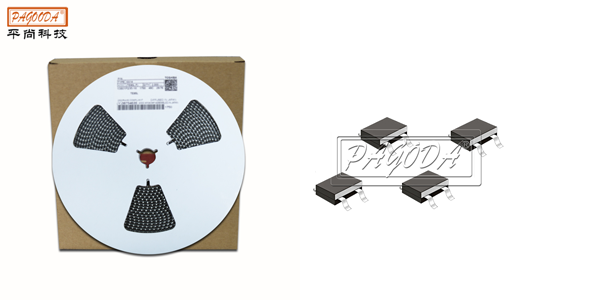

肖特基二極管，又稱肖特基勢壘二極管，是以金屬和半導體接觸形成的勢壘為基礎的二極管,簡稱肖特基二極管。與普通二極管（多指用PN結形成的硅二極管）相比zui顯著的特點為反向恢復時間極短（可以小到幾納秒），正向導通壓降更低，僅0.4V左右。
結構及特點使其適合于在低壓、大電流輸出場合用作高頻整流，在非常高的頻率下(如X波段、C波段、S波段和Ku波段)用于檢波和混頻，在高速邏輯電路中用作箝位。在IC中也常使用肖特基二極管，像肖特基二極管，TTL集成電路早已成為TTL電路的主流，在高速計算機中被廣泛采用。
其多用作高頻、低壓、大電流整流二極管（比如開關電源次極整流二極管），續流二極管、保護二極管，也有用在微波通信等電路中作整流二極管、小信號檢波二極管使用，在通信電源、變頻器等中比較常見。而普通二極管只能用在低頻整流場合，耐壓可以做得更高。
用于檢波和混頻的肖特基二極管電氣參數還包括中頻阻抗(指SBD施加額定本振功率時對指定中頻所呈現的阻抗，一般在200Ω~600Ω之間)、電壓駐波比(一般≤2)和噪聲系數等。
