貼片電感可以采用兩種方式：通過貼片電感接地接地或通過（低側低側MOSFET地面”）。如果是后一種方式，轉換器被稱為“同步”。現在考慮兩態電流流過電感是如果變化。在這1個過程，高頻電感的一端連接到輸入電壓，另一端連接到輸出電壓。對于一個降壓轉換器，輸入電壓必須大于輸出電壓高，這將形成對電感的正向電壓降。相反，在狀態2的過程中，原來是連接到電感的一端是輸入電壓接地。對于一個降壓轉換器，輸出電壓將是積極的，這將形成對電感負壓力降。

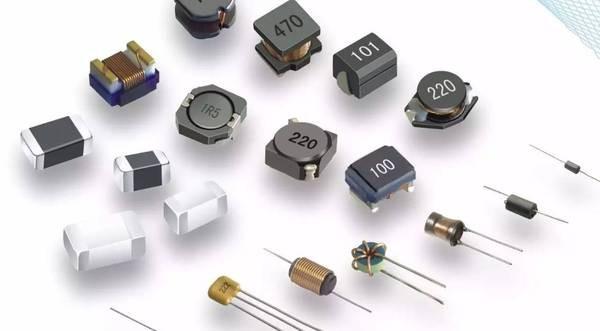

貼片電感的特點是電感量范圍廣(mH～H)，功率電感量精度高，損耗小(即Q大)，容許電流大、制作工藝繼承性強、簡單、成本低等，但不足之處是在進一步小型化方 面受到限制。陶瓷為芯的繞線型片電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占據一席之地。它具有良好的磁屏蔽性、燒結密度高、機械強度好。不足之處是合格率低、成本高、電感量較小、Q值低。它與繞線片式電感器相比有諸多優點：尺寸小，有利于電路的小型化，磁路封閉，不會干擾周圍的元器件，也不會受臨近元器件的干擾，有利于元器件的高密度安裝;一體化結構，可靠性高;耐熱性、可焊性好;形狀規整，適合于自動化表面安裝生產。
貼片電感其內電極集中于同一層面，磁場分集中，能確保裝貼后的器件參數變化不大，在100MHz以上呈現良好的頻率特性。電感制作原材料有哪些? 鐵粉芯主要為一種軟磁鐵粉芯，主要采用純鐵粉加入絕緣劑、粘結劑，通過擠壓成型而得，一般的初始導磁率為75以下，該產品有很高的飽和磁通密度，一般產品由于表面電阻較小，因此不太適用200KHz以上的電路，單隨之技術的進步，也不斷出現高頻材料。鐵粉芯一般用于功率型的磁環電感，較常用在各種開關電源上。
選頻濾波電感:該類材料一般要求損耗低，溫度系數低，居里溫度高，高頻特性好等，一般用于色環電感等。扼流電感和功率電感：該磁芯一般要求有飽和磁通量大，居里溫度高等特點，一般應用于磁棒電感、部分工字電感軸向電感。錳鋅磁芯同樣是一種軟磁磁芯，具有較高的初始導磁率(2000~15000)，該產品表面電阻低，且初始導磁率越高表面電阻越低，故此一般使用在1MHz以下電路。貼片電感供應不同負載暫態響應(ic與補償網絡同樣對該響應有貢獻)。需外部補償，但是其他開關穩壓器ic包含內部補償，它們通常指定允許電感值范圍。從另一方講，外部補償允許設計方案更加靈活。
