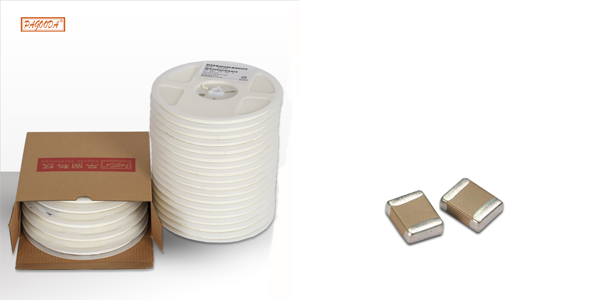

貼片電容的命名，國內和國外的產家有一此區別但所包含的參數是一樣的。命名所包含的參數：
1、尺寸：（0201、0402、0603、0805、1206、1210、1808、1812、2220、2225）
2、材質：（NPO、X7R、Z5U、Y5V、COG、RH、SH）
3、要求達到的精度：
4、耐壓值：（4V 、6.3V、10V、16V、25V、 50V、 100V、 250V、500V、1000V、2000V、 3000V）
5、容量： (0PF-47UF)
6、端頭的要求： (N表示三層電極)
7、包裝的要求： (T表示編帶包裝，P表示散包裝)
參數解釋：
1.容量與誤差：實際電容量和標稱電容量允許的zui大偏差范圍。
2.額定工作電壓：電容器在電路中能夠長期穩定、可靠工作，所承受的zui大直流電壓，又稱耐壓。對于結構、介質、容量相同的器件，耐壓越高，體積越大。
3.溫度系數：在一定溫度范圍內，溫度每變化1℃，電容量的相對變化值。溫度系數越小越好。
4.絕緣電阻：用來表明漏電大小的。一般小容量的電容，絕緣電阻很大，在幾百兆歐姆或幾千兆歐姆。電解電容的絕緣電阻一般較小。相對而言，絕緣電阻越大越好，漏電也小。
5.損耗：在電場的作用下，電容器在單位時間內發熱而消耗的能量。這些損耗主要來自介質損耗和金屬損耗。通常用損耗角正切值來表示。
6.頻率特性：電容器的電參數隨電場頻率而變化的性質。在高頻條件下工作的電容器，由于介電常數在高頻時比低頻時小，電容量也相應減小。損耗也隨頻率的升高而增加。另外，在高頻工作時，電容器的分布參數，如極片電阻、引線和極片間的電阻、極片的自身電感、引線電感等，都會影響電容器的性能。所有這些，使得電容器的使用頻率受到限制。不同品種的電容器，zui高使用頻率不同.
貼片電容的選用：
1.選擇合適的型號.
5.合理確定電容器的精度.
3.確定電容器的額定工作電壓：對一般電路，電路的工作電壓應為電容器額定電壓的10%~20%；當有脈動電壓時，工作電壓應為脈動的zui高電壓。當應用于交流時，額定電壓隨頻率的增加而要相應增大。當溫度環境比較高時，額定電壓還要選用更大的。
4.盡量選擇絕緣電阻大的電容.
5.考慮溫度系數和頻率特性.
6.注意使用環境.
