貼片電容與電解電容的差異
貼片電容和電解電容的差異源于在工作原理、結構和應用方面。
一、工作原理之異
貼片電容：貼片電容的工作原理基于電場的存儲與釋放。當外部電壓施加于電容器的兩個電極上時，電場會在介電層中形成，導致正負電荷在電極上積累。當外部電壓改變時，電容器會釋放先前存儲的電荷，從而在電路中產生電流。這一過程高效、穩定，使得貼片電容在高頻電路和精密電子設備中表現出色。
電解電容：電解電容的工作原理則依賴于陽極與電解質之間的化學反應。當電壓作用于電容器時，電解質中的離子會在陽極表面發生氧化還原反應，從而釋放或吸收電荷。這種化學反應提供了電解電容的高電容值，但同時也限制了其頻率響應和穩定性。電解電容在電源濾波、放大電路等需要大容量電容的場合中發揮著重要作用。
二、結構之異：從微觀到宏觀的演變

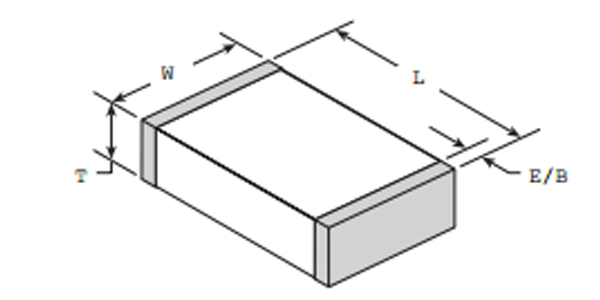

貼片電容：作為現代電子工業中不可或缺的微型元件，貼片電容以其精致的結構和高度的集成性著稱。其主體由多層陶瓷介質與交替的金屬電極層構成，通過精密的疊層工藝形成。這種結構不僅賦予了貼片電容小巧的體積，還使其具備了高容量、高精度、高頻率響應等特性。此外，貼片電容采用表面貼裝技術，無需額外的引腳或?qū)Ь€連接，大大節省了電路板空間，提高了設計的靈活性。
電解電容：相比之下，電解電容的結構則顯得更為傳統與復雜。它通常由鋁箔作為陽極，覆蓋一層氧化鋁作為介質，再填充電解質（液態或固態），最后封裝于金屬外殼內。電解電容的一個顯著特點是具有極性，即陽極和陰極必須正確連接，否則可能導致電容器損壞。雖然電解電容的體積相對較大，但其能夠提供極高的電容值，是許多大功率電路中不可或缺的元件。
三、應用之異
貼片電容：憑借其小巧的體積、高頻率響應和穩定性，貼片電容廣泛應用于移動設備、筆記本電腦、通信設備等小型電子產品中。在電源管理、信號濾波、穩壓等方面，貼片電容發揮著不可替代的作用。此外，隨著5G、物聯網等技術的不斷發展，貼片電容在高頻電路和射頻濾波器中的應用也日益廣泛。
電解電容：電解電容則以其高電容值、寬電壓范圍和相對較低的價格，在電源濾波、放大電路、直流耦合等需要大容量電容的場合中占據主導地位。在大功率放大器、電源供應器、家用電器等領域，電解電容的身影隨處可見。盡管電解電容在頻率響應和穩定性方面稍遜于貼片電容，但其獨特的優勢使其在許多應用場景中仍具有不可替代的地位。
綜上所述，貼片電容和電解電容在結構、工作原理和應用方面存在一些差異。貼片電容由多層陶瓷電容構成，通過電場存儲和釋放電荷；而電解電容由鋁箔、氧化鋁介質和電解質構成，通過化學反應釋放或吸收電荷。貼片電容適用于尺寸較小的電路設計，而電解電容適用于需要較高電容值的電路設計。這些差異使得兩者在不同的電子產品中發揮重要作用。
