肖特基二極管VS普通二極管
肖特基二極管，也被稱為熱載流子二極管或肖特基勢壘二極管（Schottky Barrier Diode，縮寫為SBD），是一種基于金屬-半導體結（M-S結）的特殊二極管，目前應用廣泛。
肖特基二極管與普通二極管應用區別有哪些？由平尚科技為大家講解以下內容：
一、在性能上
1.工作頻率與開關速度
肖特基二極管：以其卓越的高頻特性和快速的開關速度著稱。其反向恢復時間極短，能夠在納秒級時間內完成開關動作，非常適合于高速開關電路和高頻信號處理。
普通二極管：相比之下，普通二極管的工作頻率和開關速度較低，更適用于低頻整流和穩壓等應用。在高頻電路中，普通二極管可能會因無法快速響應而導致性能下降。
2.溫度特性
肖特基二極管：對溫度變化較為敏感，隨著溫度的升高，其正向壓降會減小，反向漏電流會增大。因此，在設計和應用肖特基二極管時，需要充分考慮溫度因素的影響。
普通二極管：溫度特性相對較為穩定，雖然也會受到溫度的影響，但變化幅度通常較小。

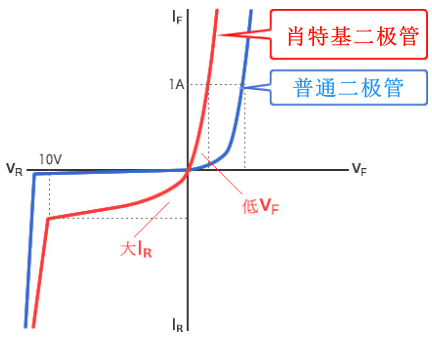

3.電壓特性與功耗
肖特基二極管：通常具有較低的反向耐壓，但正向壓降非常小，這意味著在正向導通時，肖特基二極管能夠顯著降低功耗，提高電源轉換效率。
普通二極管：雖然普通二極管可以承受較高的反向電壓，但其正向壓降相對較大，導致功耗較高，這在某些高效率要求的電路中可能是一個不利因素。
二、在應用上
肖特基二極管
高速開關電路：高速開關特性使其成為高速開關電路的理想選擇，如高頻振蕩器、脈沖發生器等。
整流與穩壓：在需要低電壓降和高效率的整流與穩壓電路中，肖特基二極管同樣表現出色。
無線通信：在無線通信領域，被廣泛應用于混頻器、檢波器、解調器等電路中，用于處理高頻信號。
普通二極管的應用
低頻整流：在低頻整流電路中有著廣泛的應用，如電源電路中的整流橋、穩壓電路中的穩壓管等。
保護電路：在電子電路中，普通二極管還可以作為保護器件，如過壓保護、過流保護等。
邏輯電路：在某些簡單的邏輯電路中，普通二極管也可以作為開關元件使用。
