開關二極管和肖特基二極管的區分
開關二極管和肖特基二極管是兩種不同類型的二極管，它們在工作原理、特性以及應用領域等方面存在顯著差異。以下是平尚科技對這兩種二極管的詳細介紹。
開關二極管的工作原理基于半導體二極管的單向導電性。當在PN結上加上正向偏壓時，二極管導通，電阻很小（幾十到幾百歐）；當加上反向偏壓時，二極管截止，電阻很大（硅管在100MΩ以上）。因此，開關二極管在電路中起到控制電流通過或關斷的作用，成為一個理想的電子開關。

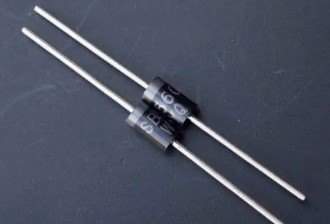

肖特基二極管（也稱為肖特基勢壘二極管）的工作原理則基于金屬與半導體接觸形成的金屬-半導體結原理。這種接觸面產生的勢壘整流作用使得肖特基二極管具有獨特的電學特性。
反向漏電流：
開關二極管的正向電壓降一般在0.6V~1.0V之間，相對較高。
肖特基二極管的正向電壓降則更低，通常在0.15V0.45V之間（也有說法認為在0.3V0.5V之間），這使得肖特基二極管在需要低電壓降的應用中具有優勢。
反向耐壓：
開關二極管的反向耐壓能力一般較強。
肖特基二極管的反向耐壓能力相對較低，不適于高反壓電路。
開關速度：
開關二極管的反向漏電流較低，適用于需要截止狀態下的高阻值應用。
肖特基二極管的反向漏電流相對較高，但這也是其實現快速開關動作的一個因素。
開關二極管具有較快的開關速度，但相對于肖特基二極管來說還是稍慢一些。
肖特基二極管的反向恢復時間極短，可以小到幾納秒，這使得它在高頻應用中非常有效。
開關二極管應用領域：開關二極管主要用于電子計算機、脈沖和開關電路中，也廣泛應用于電子設備的開關電路、檢波電路、高頻和脈沖整流電路及自動控制電路中。
肖特基二極管應用領域：主要用于高速開關、整流、電壓倍增、信號檢測等應用，在通信電源、變頻器等電源管理領域也很常見，還適用于低壓、大電流輸出場合的高頻整流以及微波通信電路中的檢波和混頻等。
以上就是平尚科技對開關二極管和肖特基二極管的區分啦~更多詳情歡迎咨詢平尚科技---13622673179--曾生。
