貼片電阻焊接技巧與注意事項
貼片電阻又稱為片式固定電阻器，是一種安裝在電路板表面的電子元件。其形狀為扁平的長方形，兩端有焊接點，可以直接焊接在電路板上。貼片電阻焊接是指將貼片電阻器（Surface Mount Resistor，簡稱SMD電阻）焊接在電路板上的過程。以下是對貼片電阻焊接的詳細解釋：
焊接步驟
1、準備：在所需焊接的焊盤上涂上一層薄薄的松香水。注意助焊劑殘留物不能過多，否則會影響清潔度。如果殘留物過多，可用棉簽蘸取酒精擦拭干凈，重新涂抹。
2、預熱：烙鐵與焊接面一般應傾斜45度，烙鐵頭與被焊件接觸時應略施壓力。注意加熱焊盤與焊錫絲供給之間時間控制在1秒以內，加熱時間切勿過長，以免引起焊盤起翹，損壞焊盤。
3、加焊錫：當被焊件升溫達到焊料的熔化溫度時，立即送上焊錫絲。注意在焊錫絲供給與加熱焊錫絲之間時間也控制在1秒以內，加熱時間切勿過長，以免損壞焊盤。動作應當快速、連貫。
4、去焊錫：當焊錫與焊盤充分接觸后，快速連貫地抽去焊錫絲。
5、去烙鐵：動作同樣需要快速連貫，以一個焊點1秒為合適。時間過長焊點表面容易老化或形成錫渣，焊錫容易拉尖，焊點沒有光澤。

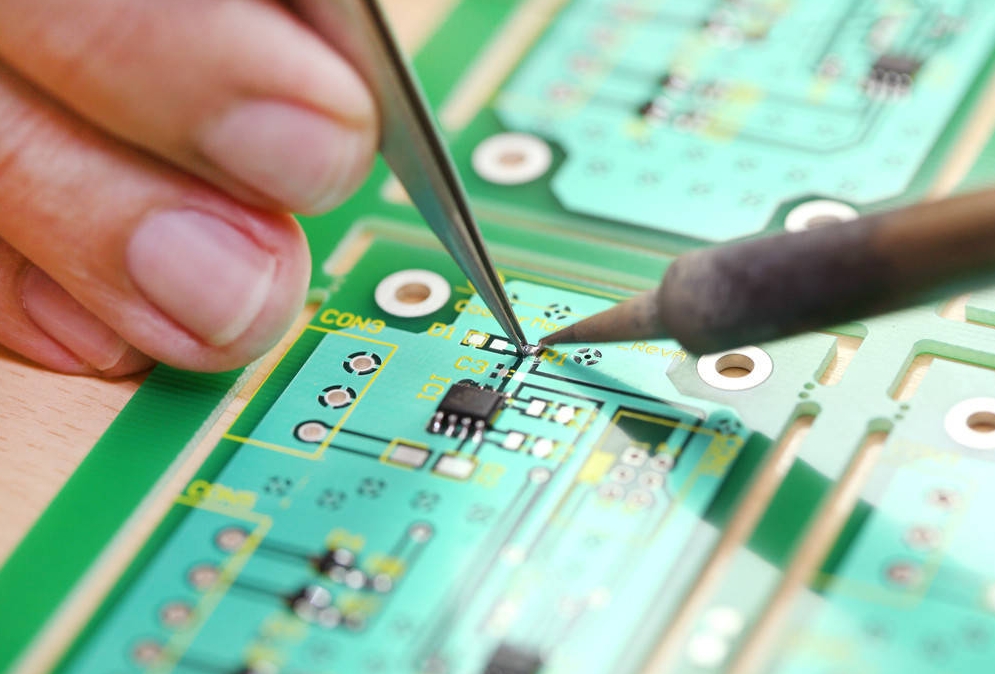

6、元件定位：使用扁口防滑鑷子或防靜電鑷子夾取貼片電阻，將其放到焊盤一側，調整好焊接位置和焊接方向。注意標稱值讀取方向與絲印標號方向一致。用鑷子夾住元件時用力需適當，不能過于用力，防止元件損壞或飛濺。
7、熔化焊點：迅速把元件緊貼焊盤邊緣并插入將其焊好。元件放入焊盤時必須緊貼主板的表面插入焊盤，并使元件處在整個安裝位置的中間。
8、檢查與調整：當元件與焊盤之間的焊錫完全充分潤濕后，抽去電烙鐵。如果焊接結束發現焊點老化、有毛刺、錫過多或過少，可以先不修改，等另一側的焊接完成后再一起修改。參考IPC標準檢查焊點，如有缺陷需修補或更換。
注意事項
在焊接過程中，要確保焊盤上的錫量適中。在貼片焊接不熟練的情況下，可將其焊點視為起固定作用，焊點錫量不易過多，焊接時間不易過長，還應避免和相鄰焊盤橋接。
如果焊接完成后發現有傾斜或高低的現象，不能直接用鑷子頂住元件表面下壓，再用烙鐵熔化焊點時把元件頂下去。這樣操作容易使元件在受到不均勻的外力下斷裂。正確的操作是先把焊點熔化，再用鑷子夾住元件中間進行調整。
在去除元件時，需要在兩端焊點加錫，使兩端焊點焊錫處于熔融狀態。注意錫量不能過多，防止流入其他焊盤。
用吸錫帶吸除焊錫時，將吸錫帶放在焊點上，然后用電烙鐵加熱吸錫帶，使焊錫熔化后自動流向吸錫帶，從而去除焊錫。加熱時間不宜過長，以免損壞PCB或焊盤。
