共模繞線電感與共模電感的應用對比
在電子工程領域，共模繞線電感與共模電感作為關鍵元件，在抑制共模干擾、提高電磁兼容性方面發揮著至關重要的作用。盡管兩者在功能上有所重疊，但在結構、特性及應用上卻各具特色。本文將深入探討共模繞線電感與共模電感的區別，以及它們在實際應用中的優勢與局限性。
一、結構差異
共模繞線電感：
共模繞線電感，顧名思義，是通過特定的繞線方式設計的電感器件。它通常由兩個或多個線圈組成，這些線圈以特定的方式繞制在同一個磁芯上。這種設計使得共模電流在磁芯中產生的磁場相互抵消，從而達到抑制共模干擾的目的。共模繞線電感在結構上相對復雜，但其靈活的繞線方式使得它能夠適應不同的應用場景。

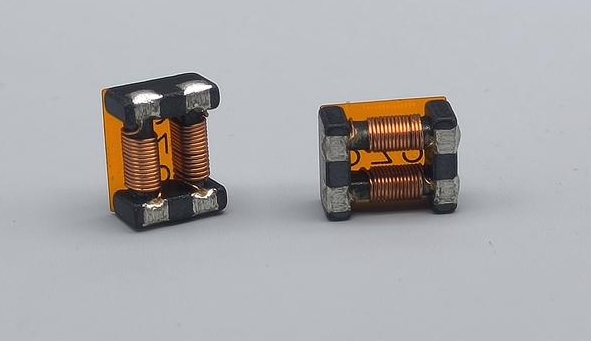

共模電感：
共模電感，也被稱為共模扼流圈，是一種專為抑制共模噪聲而設計的電子元件。它通常由兩個尺寸相同、匝數相同的線圈對稱地繞制在同一個鐵氧體環形磁芯上。這兩個線圈的繞制方向相反，形成一個四端器件。當共模電流流過共模電感時，磁環中的磁通相互疊加，從而具有相當大的電感量，對共模電流起到抑制作用。共模電感在結構上更加緊湊，便于在電路板上進行安裝。
二、特性對比
共模繞線電感：
主要用于抑制共模干擾，提高電路的電磁兼容性。
繞線方式和磁芯材料的選擇會影響其電感值和頻率響應。
適用于需要抑制高頻噪聲的場合，如通信設備和測量儀器等。
共模電感：
具有高共模阻抗和低差模阻抗的特性。
對共模電流呈現高阻抗，對差模信號則呈現低阻抗，確保正常信號能夠順暢通過。
優良的頻率特性，在寬闊的頻率范圍內都能發揮出色的抑制作用。
結構緊湊，便于在電路板上進行安裝，適用于高密度電路板設計。
三、應用場景與優勢
共模繞線電感：
在電源線、信號線和數據線等需要抑制共模干擾的場合表現出色。
適用于開關電源、通信設備和測量儀器等電子設備中，能夠顯著提高電磁兼容性。
靈活的繞線方式使得它能夠適應不同的應用場景，滿足客戶的定制化需求。
共模電感：
在電源適配器、開關電源、電源濾波器等電子設備中廣泛應用。
通過抑制共模干擾，提高電源的穩定性和可靠性。
在高速數據傳輸線路中也發揮著重要作用，幫助提高信號的質量和穩定性。
結構緊湊，便于在電路板上進行安裝，降低了設計難度和成本。
四、兩者價格的分析
價格差異的原因：
品牌與規格：不同品牌和規格的共模電感或共模繞線電感，其價格可能存在較大差異。知名品牌或高品質的產品往往價格更高。
材料成本：繞線電感可能使用不同的材料（如磁芯材料、線圈材料等），這些材料的成本也會影響產品的價格。
生產工藝：生產工藝的復雜性和精度也會影響產品的價格。例如，一些高端共模電感可能采用更精細的繞線工藝或特殊的封裝技術，從而提高了成本。
價格比較：
在市場上，共模電感和共模繞線電感的價格范圍都比較廣。從幾毛錢到幾十元甚至上百元不等的產品都有。
由于共模繞線電感可能涉及更復雜的繞線工藝和材料選擇，因此在某些情況下，其價格可能會高于普通共模電感。但這并不是一定的，因為價格還受到其他多種因素的影響。
采購建議：
在采購時，建議根據具體的應用需求和預算來選擇合適的共模電感或共模繞線電感。
可以比較不同品牌和供應商的價格和質量，選擇性價比較高的產品。
同時，注意考慮產品的可靠性和穩定性，以確保電子產品的性能和可靠性。
綜上所述，共模繞線電感與共模電感在定義、結構、特性及應用上均存在顯著差異。在實際應用中，應根據具體需求和場景選擇合適的元件。共模繞線電感在抑制高頻噪聲、定制化需求方面更具優勢；而共模電感則在結構緊湊性、成本效益和高速數據傳輸線路中應用更為廣泛。通過深入了解兩者的區別與優勢，我們可以更好地利用這些元件來提高電子產品的性能和可靠性。
