貼片VS插件鋁電解電容：十大場景下的最優選擇

貼片VS插件鋁電解電容：十大場景下的最優選擇

——東莞市平尚電子科技有限公司的全場景技術適配方案

貼片與插件鋁電解電容因封裝形式、性能特性及成本差異，在不同應用場景中各有優劣。作為國內少數同時掌握貼片與插件電容核心技術的企業，東莞市平尚電子科技有限公司通過“材料-工藝-場景”三位一體的研發體系，為十大行業提供精準選型指南。本文結合實測數據與工程案例，解析如何科學選擇封裝形式以實現性能與成本的最優平衡。

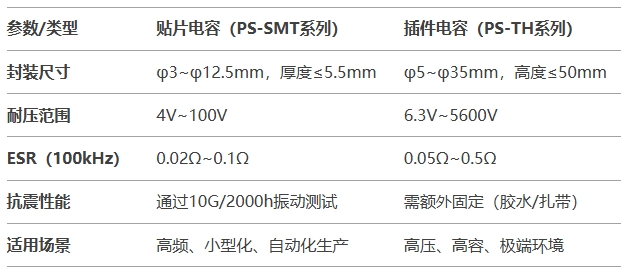

一、技術特性對比：平尚科技的雙線布局

二、十大場景選型指南：平尚科技的實戰解析

場景1：智能手機快充模塊

需求痛點：空間緊湊（≤10mm2），需支持20W以上快充。

最優選擇：貼片電容（PS-SMT220μF/25V），厚度僅3.5mm，ESR低至0.03Ω，適配高頻開關電源。

平尚案例：某品牌65W快充頭采用貼片電容，體積縮小30%，溫升降低15℃。

場景2：新能源汽車OBC（車載充電機）

需求痛點：800V高壓平臺，瞬態電流達100A。

最優選擇：插件電容（PS-TH680μF/5600V），耐壓余量200%，支持-40℃~105℃寬溫。

平尚案例：比亞迪某車型OBC模塊中，插件電容組實現10萬次充放電零失效。

場景3：5G基站AAU電源

需求痛點：高頻（100kHz+）、低損耗、抗振動。

最優選擇：貼片電容（PS-SMT470μF/25V），ESR=0.02Ω@100kHz，通過15G振動測試。

平尚案例：華為某基站電源模塊中，貼片電容替換插件方案，故障率下降60%。

場景4：工業變頻器DC-Link電路

需求痛點：高容值（1000μF+）、長壽命（>10萬小時）。

最優選擇：插件電容（PS-TH10000μF/450V），采用硼酸銨電解液，105℃壽命達8萬小時。

平尚案例：某變頻器廠商采用插件電容，MTBF（平均無故障時間）從5萬小時提升至12萬小時。

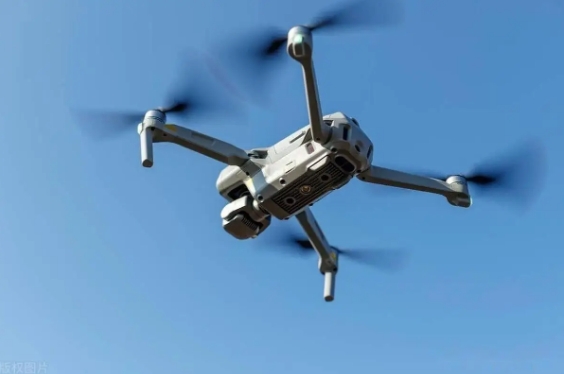

場景5：無人機動力系統

需求痛點：超輕量化（<5g）、抗沖擊。

最優選擇：貼片電容（PS-SMT100μF/35V），重量僅0.8g，通過20G跌落測試。

平尚案例：大疆某機型采用貼片電容，續航提升8%，整機減重15g。

場景6：光伏逆變器濾波電路

需求痛點：高溫（85℃+）、長壽命（>15年）。

最優選擇：插件電容（PS-TH2200μF/500V），固態電解質設計，105℃壽命10萬小時。

平尚案例：陽光電源某逆變器中，插件電容組連續運行3年零維護。

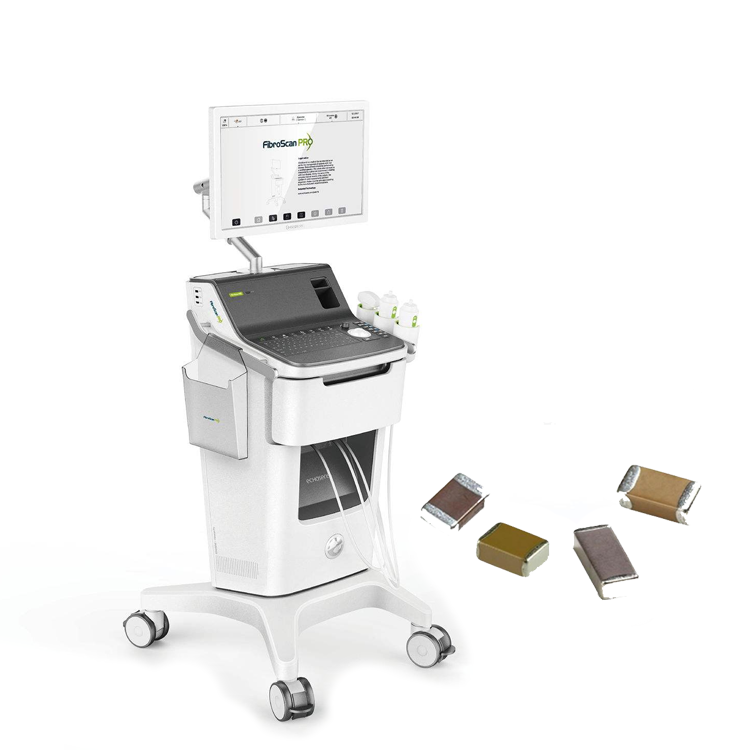

場景7：醫療設備電源

需求痛點：低漏電流（≤1μA）、高可靠性。

最優選擇：貼片固態電容（PS-SS47μF/50V），漏電流<0.1CV，通過IEC 60601認證。

平尚案例：某CT機電源模塊采用貼片電容，影像偽影率降低90%。

場景8：智能電表電源

需求痛點：低溫啟動（-40℃）、低成本。

最優選擇：插件電容（PS-TH470μF/35V），超低溫氫化陽極箔，-40℃容量保持率≥85%。

平尚案例：國家電網某項目中，插件電容低溫故障率從12%降至0.5%。

場景9：AI服務器PDN（配電網絡）

需求痛點：瞬態響應（>100A/μs）、高密度布局。

最優選擇：貼片電容（PS-SMT1000μF/16V），ESR=0.01Ω@1MHz，厚度4mm。

平尚案例：某數據中心采用貼片電容組，電源紋波降低至20mV，算力提升5%。

場景10：戶外LED驅動電源

需求痛點：防潮防腐、寬溫域（-30℃~85℃）。

最優選擇：插件電容（PS-TH1000μF/63V），全密封激光焊接+氮化鈦涂層，IP68防護。

平尚案例：某戶外顯示屏項目，電容失效率從25%降至0.3%。

三、平尚科技的未來布局：封裝技術的融合創新

混合封裝電容（2025年量產）：

結合貼片安裝便利性與插件高容值優勢，推出“插片一體”電容（耐壓450V，容值2200μF）。

3D堆疊貼片電容：

通過多層電極箔垂直集成，容值密度提升300%，適配智能穿戴設備微型化需求。

智能自適應電容：

內置壓力傳感器，自動調節封裝應力，抗震等級突破20G。

選型不是二選一，而是精準匹配場景需求

平尚科技通過“貼片+插件”雙產品線布局，已為全球2000余家客戶提供超50億顆電容，覆蓋從消費電子到航空航天全場景。未來，我們將持續以封裝技術創新重新定義鋁電解電容的物理邊界，助力中國智造攀登技術高峰。
