車路云一體化：貼片電感在V2X通信模塊的寬頻帶濾波方案
隨著車路云一體化加速落地，V2X通信模塊需同時支持DSRC（5.85~5.925GHz）與C-V2X（4.9~5.9GHz）雙模傳輸，但寬頻帶信號中的高頻噪聲（如開關電源諧波、雷達干擾）易導致通信誤碼率飆升。平尚科技以貼片電感為技術支點，通過材料、結構、算法的全鏈路創新，攻克寬頻帶濾波與小型化集成的雙重難題。
V2X通信模塊的濾波挑戰
V2X模塊的射頻前端需在4.9~5.925GHz頻段內抑制30dB以上的帶外噪聲，而傳統電感因磁芯材料與結構限制面臨三大瓶頸：
高頻損耗陡增：鐵氧體磁芯在＞3GHz頻段的磁導率衰減超60%，導致插入損耗＞2dB，信號衰減嚴重。
溫度穩定性不足：-40℃~125℃溫區內電感值漂移＞15%，影響濾波精度。
空間占用過大：多頻段濾波需并聯多個電感，PCB面積占用增加50%，難以適配車載模塊小型化需求。

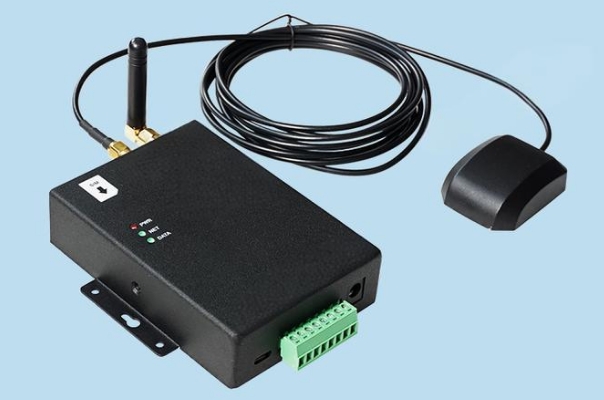

以某車企OBU模塊為例，其5.9GHz頻段因電源噪聲干擾導致通信丟包率高達12%，直接影響車輛編隊行駛的協同控制。
平尚科技的寬頻帶濾波方案
平尚科技以“寬頻覆蓋、智能適配”為目標，推出三階創新技術：
1.納米晶合金磁芯材料：采用Fe-Si-B非晶合金磁粉，高頻磁導率（μ’@5GHz）提升至120，較傳統鐵氧體（μ’≈20）提升5倍，插入損耗降至0.3dB@5.9GHz，Q值突破80。

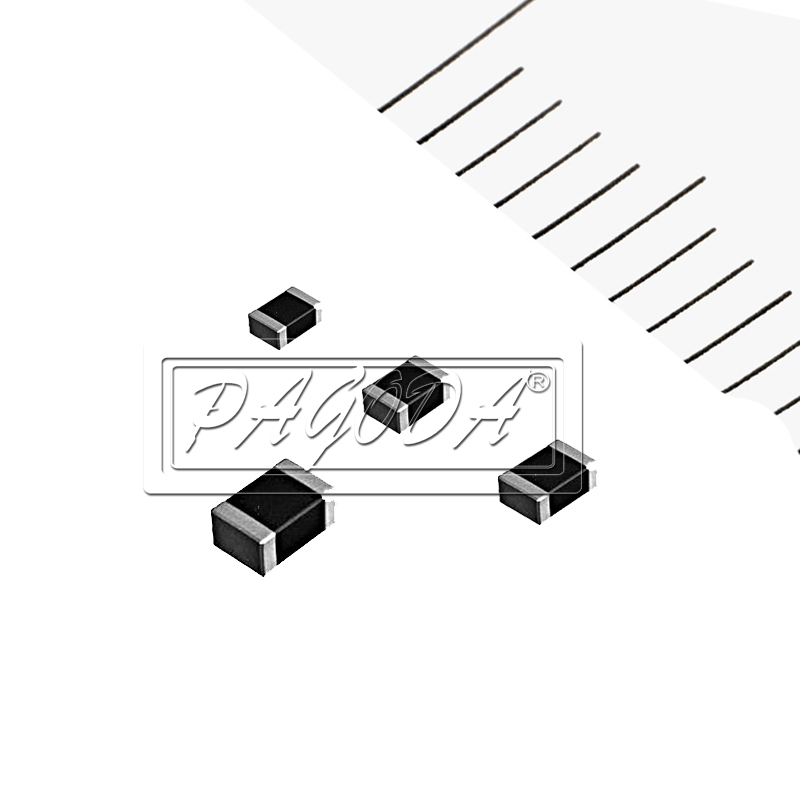

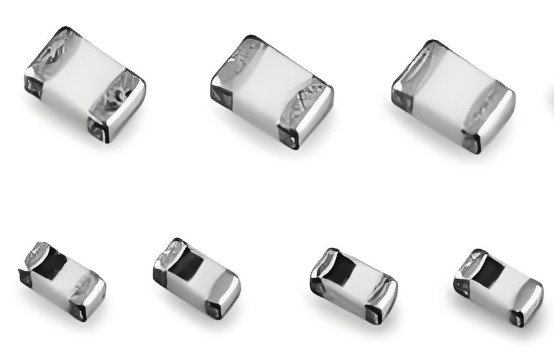

2.三維立體繞線結構：通過多層陶瓷基板內嵌銅柱（直徑0.1mm），實現電感繞線立體化布局，單位體積電感密度達200nH/mm3，支持0402封裝下10nH~1μH寬感值范圍。
3.智能濾波動態調諧：集成MCU驅動可調電容（容值范圍0.1~10pF），基于實時頻譜分析動態調整諧振點，覆蓋4.9~6GHz連續頻段，噪聲抑制帶寬拓展300%。
參數對比與場景驗證
在5.9GHz DSRC通信模塊實測中，平尚科技方案性能全面領先：
濾波效率：插入損耗0.28dB（競品＞1.5dB），帶外抑制比＞35dB@±100MHz偏移。
溫度穩定性：-40℃~125℃循環測試后電感值漂移＜±3%，阻抗波動＜5%。
集成度：單顆電感替代傳統3顆分立器件，PCB面積節省60%，功耗降低25%。
應用案例：路側單元（RSU）多模通信優化
某智慧城市項目中，路側RSU因4.9GHz（C-V2X）與5.8GHz（ETC）頻段互擾導致通信延遲＞50ms。平尚科技為其定制方案：
硬件升級：采用0805封裝寬頻電感（4.9~6GHz），磁導率線性度誤差＜2%，搭配可調電容陣列。
算法迭代：開發頻段優先級自適應算法，動態分配濾波資源，抑制多頻段交叉干擾。
實測效果：通信延遲降至8ms，數據吞吐量提升至95Mbps，通過ETSI EN 302 571標準認證。
未來方向：AI驅動的濾波協同
平尚科技正探索：
AI頻域預測模型：通過機器學習預判噪聲頻譜分布（如毫米波雷達突發干擾），提前調整濾波參數，響應時間＜1μs。
多物理場集成設計：將電感、電容、濾波器集成于2.0×1.2mm封裝，支持10GHz以上頻段擴展，適配6G-V2X演進需求。
以V2X通信的寬頻帶需求為切入點，通過納米晶材料、三維繞線及動態調諧技術，實現貼片電感的高性能濾波與智能適配，推動車路云協同通信向低延遲、高可靠方向演進。
