多屏互聯電源管理：電解電容紋波電流與壽命的數學建模分析

多屏互聯電源管理：電解電容紋波電流與壽命的數學建模分析

在智能座艙多屏互聯趨勢下，車載信息娛樂系統需同時為中控屏、副駕屏、后排娛樂屏及AR-HUD供電，瞬時電流峰值超100A，電解電容的紋波電流耐受能力與壽命直接決定系統穩定性。平尚科技基于IATF 16949認證的全流程品控體系，通過“材料-結構-算法”協同創新，攻克高紋波工況下的電容壽命衰減難題，為車企提供車規級電源管理解決方案。

多屏互聯的電源管理挑戰

多屏系統因屏幕刷新率差異（如60Hz~120Hz）引發電流脈動，傳統液態電解電容受限于ESR（等效串聯電阻＞30mΩ）與散熱能力，紋波電流（I_rms）＞8A時溫升達25℃，壽命縮減至2000小時以下（@105℃）。以某車企四屏系統為例，其電源模塊在-40℃冷啟動時因電容ESR驟增導致電壓跌落10%，引發屏幕閃屏故障。

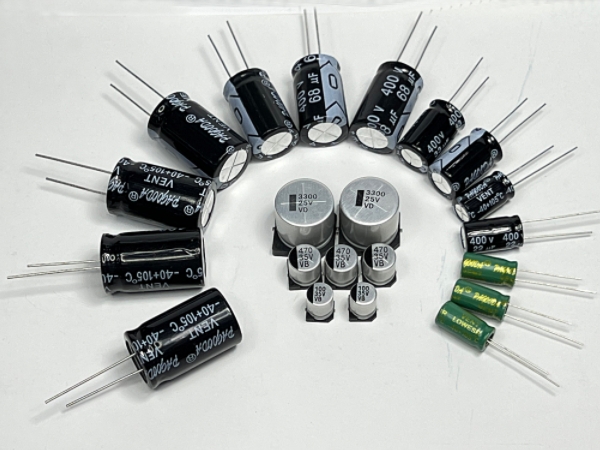

平尚科技的車規級電解電容創新

平尚科技以IATF 16949標準為框架，從設計到量產全流程植入可靠性基因，核心技術突破包括：

• 固態電解液材料：采用聚吡咯/碳納米管復合電解質，ESR降至15mΩ（@100kHz），紋波電流耐受能力提升至12A_rms，溫升降低40%。

• 仿生散熱結構：在鋁殼表面設計蜂巢狀微孔（孔徑0.5mm），結合內部導熱膠填充，熱阻從1.2℃/W降至0.6℃/W，適配-40℃~135℃寬溫域。

• 壽命預測模型：建立電解電容壽命公式 L = L₀·(I_rms/I₀)^-2.3·2^(T₀-T)/10，通過實時監測紋波電流與殼溫（精度±1℃），動態修正壽命預測值，誤差＜±5%。

參數對比與車規驗證

在105℃/12V工況下，平尚科技方案性能顯著優于行業基準：

• 紋波抑制：100kHz下紋波電壓峰峰值（V_pp）從500mV壓降至150mV，電源效率提升至92%。

• 壽命延長：額定紋波電流8A_rms時，壽命從2000小時延長至8000小時（@105℃），通過AEC-Q200-H等級測試。

• 車規一致性：IATF 16949產線CPK（過程能力指數）≥1.67，批次間容差＜±10%，不良率＜50DPPM。

應用案例：四屏互聯系統電源優化

某高端車型因副駕屏與AR-HUD同步刷新引發電流共振，電解電容溫升超標導致容值衰減20%。平尚科技為其定制方案：

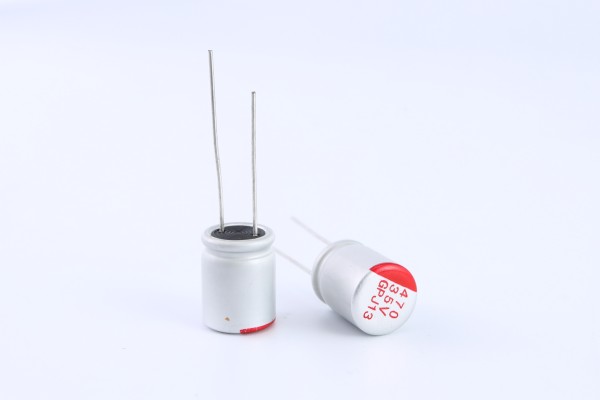

• 電容選型：采用φ10×12mm固態電解電容（ESR=18mΩ），并聯低感疊層母排，電感值＜5nH。

• 智能監控：嵌入電流傳感器與溫度芯片，數據上傳至域控制器，實時調整PWM頻率避開諧振點。

• 實測效果：電容殼溫穩定在85℃以下，紋波電流波動＜±5%，系統通過ISO 16750-3機械振動與ISO 11452-4 EMC測試。

未來方向：AI驅動的壽命管理

平尚科技正推進技術迭代：

• 數字孿生系統：基于電容退化數據訓練AI模型，實現剩余壽命預測（RUL）與主動維護提示。

• 集成化電源模組：將電解電容、電感、MOSFET集成于15×15mm封裝，支持200W功率密度，適配48V電氣架構升級。

本文以多屏互聯的電源管理需求為切入點，通過固態電解液、仿生散熱及數學建模技術，實現電解電容的高紋波耐受與精準壽命預測，結合IATF 16949車規級品控，為車企提供兼具理論與工程價值的電源解決方案。
