800V SiC功率模塊：車規薄膜電容DC-Link瞬態響應與散熱平衡策略

800V SiC功率模塊：車規薄膜電容DC-Link瞬態響應與散熱平衡策略

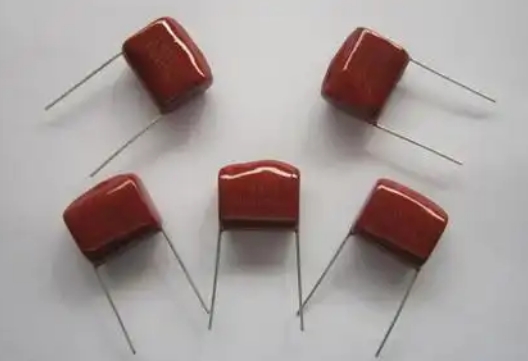

隨著800V高壓平臺在智能電動汽車中的普及，碳化硅（SiC）功率模塊的高頻開關特性對DC-Link電容的瞬態響應與散熱能力提出嚴苛要求。傳統薄膜電容因介質損耗高、散熱路徑單一等問題，難以平衡高頻工況下的電應力與熱應力。平尚科技通過材料創新、結構優化及多物理場協同設計，重新定義DC-Link電容的性能邊界。

高壓高頻場景的核心挑戰

在800V SiC功率模塊中，DC-Link電容需應對：

高dv/dt瞬態沖擊：SiC MOSFET開關速度達100kV/μs，引發電容介質極化損耗，局部溫升超30℃；

高頻電流紋波：50kHz~1MHz開關頻率下，電容ESR（等效串聯電阻）倍增，導致?lián)p耗功率提升3倍；

緊湊空間散熱限制：電容模組體積壓縮至傳統設計的60%，熱流密度激增，散熱效率下降50%。

以某車企800V電驅系統為例，其DC-Link電容在滿載工況下因局部過熱導致容值衰減15%，系統效率下降5%。

平尚科技的瞬態-散熱協同方案

平尚科技從材料、結構與系統三個維度重構DC-Link電容設計邏輯：

1. 納米復合介質材料

采用聚丙烯（PP）薄膜表面涂覆氮化硼（BN）納米顆粒（粒徑50nm），形成高導熱（熱導率＞8W/m·K）、低損耗（tanδ＜0.0002@1kHz）的復合介質層。通過梯度極化工藝優化電場分布，dv/dt耐受能力從30kV/μs提升至50kV/μs，介質擊穿場強達600V/μm（傳統PP膜為400V/μm）。

2. 多級母排與三維散熱結構

設計“低感母排+微溝槽散熱層”集成方案：

低感母排：銅鋁復合母排（厚度0.3mm）配合蜂窩狀穿孔，回路電感降至5nH（傳統設計＞20nH），抑制電壓振蕩；

微溝槽散熱：在電容鋁殼內壁激光刻蝕微米級溝槽（深度100μm），填充導熱硅脂后熱阻從1.2℃/W降至0.5℃/W，溫升降低40%。

3. 多物理場仿真優化

基于COMSOL仿真平臺，建立電-熱-力耦合模型，動態優化電容布局與散熱路徑。仿真結果顯示，電容組在100A RMS電流下的最高溫度從85℃降至52℃，壽命延長至10萬小時。

參數對比與實測驗證

在800V/100kW SiC逆變器的對比測試中，平尚科技方案性能全面領先：

• 高頻損耗：100kHz下ESR=2mΩ（競品＞8mΩ），損耗功率降低75%；

• 瞬態響應：50kV/μs dv/dt沖擊下容值漂移＜±1%（競品±5%）；

• 散熱效率：滿載工況下電容表面溫度穩定在65℃（競品＞90℃）。

行業應用案例

1. 某車企800V高壓OBC模塊

問題：OBC在50kHz開關頻率下電容溫升＞30℃，充電效率降至92%；

方案：采用平尚DC-Link電容組（容值300μF，ESR=1.5mΩ），優化母排與散熱設計；

效果：溫升壓縮至15℃，充電效率提升至96.5%，通過ISO 16750-4高溫認證。

2. 商用車電驅系統瞬態優化

挑戰：重載爬坡時電容dv/dt耐受不足，引發逆變器過壓保護；

創新：部署平尚高dv/dt電容（耐壓1200V），結合動態均壓算法；

成果：瞬態過壓峰值從1500V壓降至1300V，系統通過ISO 7637-2脈沖抗擾測試。

未來方向：智能化與集成化升級

平尚科技正推進：

• 電容健康監測系統：通過內置光纖傳感器實時監測介質老化狀態，壽命預測精度＞95%；

• 全集成功率模組：將電容、SiC模塊及散熱器封裝于單一模組（尺寸150mm×100mm），功率密度提升至50kW/L；

• 超高壓介質材料：研發耐壓1500V的聚酰亞胺（PI）復合薄膜，適配下一代1200V平臺需求。

平尚科技以800V高壓平臺需求為驅動，通過納米復合介質、低感母排與微溝槽散熱的協同創新，攻克DC-Link電容的高頻損耗與瞬態過熱難題，結合多物理場仿真與實測驗證，為SiC功率模塊提供兼具效率與可靠性的電容技術方案。
