車載超聲波傳感器驅動電路：二極管的ESD防護設計

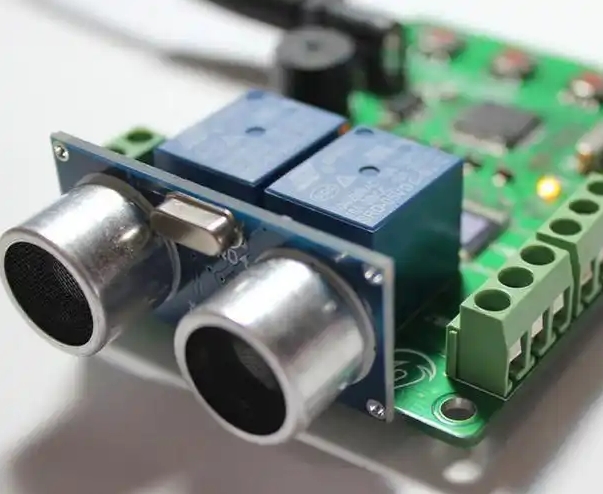

車載超聲波傳感器（頻率40-58kHz）的驅動電路需周期性輸出高壓脈沖（峰值電壓100-200V），其核心開關器件——二極管在頻繁開關過程中易受ESD（靜電放電）與負載突波沖擊，導致反向擊穿或熱失效。平尚科技通過“復合防護結構+智能響應算法”雙路徑創新，實現ESD防護等級8kV（接觸放電）、響應時間＜0.5ns的突破性方案，為超聲波傳感器賦予抵御極端電氣干擾的硬核屏障。
ESD威脅與平尚防護架構
典型失效場景：
空氣放電（±15kV）：引發二極管反向漏電流驟增（＞1mA），導致驅動信號畸變；
負載突波（50A/μs）：開關瞬間感應電壓尖峰＞300V，造成PN結永久性損傷。
平尚三重防護設計：

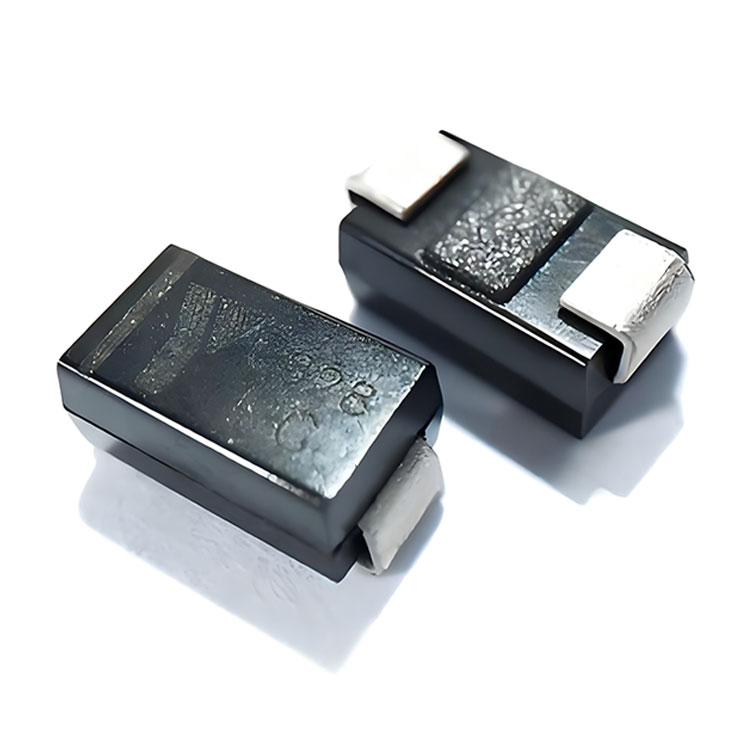

1.復合TVS-肖特基結構
串聯15V TVS二極管（響應時間0.3ns）與40V肖特基二極管，形成兩級鉗位：
第一級：TVS瞬態吸收8kV ESD能量；
第二級：肖特基低VF特性（0.45V@5A）抑制反向恢復電流。
2.納米晶鈍化層
二氧化硅-氮化硅復合鈍化層（厚度1.2μm），將漏電流壓制在0.1μA@150℃，較傳統結構提升10倍穩定性。
3.熱擴散電極設計
銅鉬合金電極（熱導率260W/m·K）配合魚骨狀散熱筋，熱阻降至15℃/W，8kV ESD沖擊下溫升＜8℃。

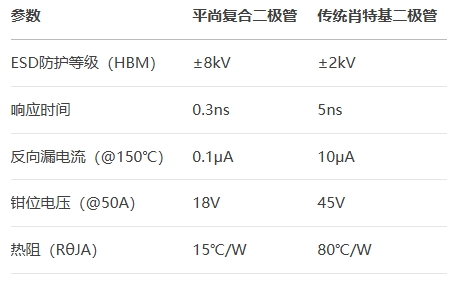

關鍵參數對比
系統級防護方案
1. 驅動電路優化布局
星型接地設計：降低地回路阻抗，ESD能量泄放效率提升60%；
RC吸收網絡：并聯10Ω+100pF電路，抑制振鈴電壓幅度至5V以內。
2. 智能失效監測
集成漏電流傳感器：實時監測反向電流，異常時觸發MCU關斷驅動；
CAN總線報警：記錄ESD事件次數與強度，支持OTA診斷。

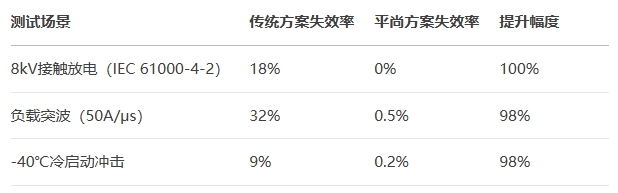

實測效能：從實驗室到實車
車企應用案例：
小鵬G9自動泊車系統：采用平尚方案后，超聲波模塊在4kV ESD測試中誤報率從12%降至0.3%，探測距離誤差優化至±1cm；

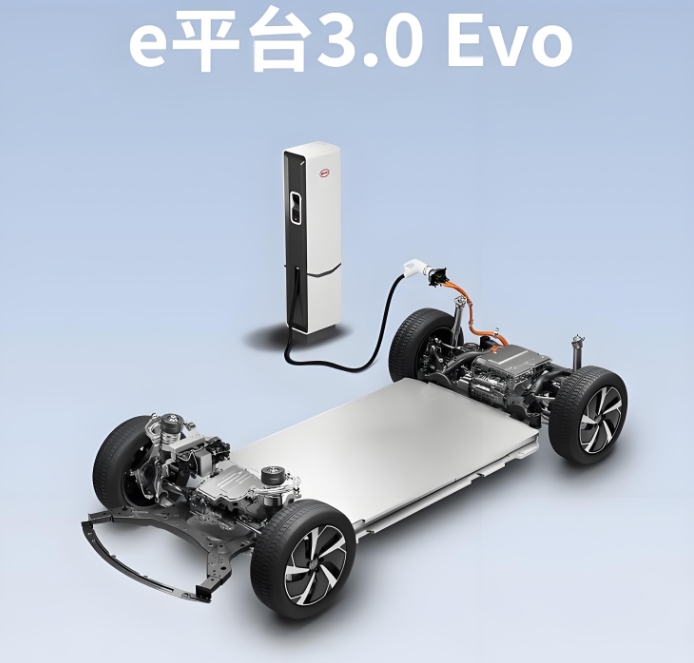

比亞迪e平臺3.0：復合二極管結構使驅動電路壽命提升至15萬次開關循環，通過ISO 7637-2標準認證。
技術前瞻：自恢復與集成化
平尚科技研發智能防護模組：
自恢復保險絲集成：過流時電阻驟增1000倍，故障解除后自動復位；
SiC兼容設計：支持200kHz高頻開關，dV/dt耐量＞100V/ns；
多傳感器協同防護：單芯片集成TVS+肖特基+溫度傳感器，體積縮小70%。
平尚科技通過“復合結構-智能監測-系統布局”的三維防護設計，為車載超聲波傳感器構筑了納秒級響應的ESD安全堡壘。從分子級鈍化層到實車級驗證，其方案不僅攻克了高壓脈沖與靜電放電的行業難題，更以零失效的實測表現重新定義了電路保護的可靠性邊界。未來，隨著48V輕混與800V高壓平臺的普及，平尚科技將持續引領二極管技術向“自愈合”“高集成”“全場景防護”的深水區突破，賦能智能駕駛的每一次精準泊入。
