車規級貼片電容ESL優化技術：提升激光雷達信號采集精度的關鍵突破
在自動駕駛感知系統中，貼片電容的等效串聯電感（ESL）已成為制約激光雷達精度的隱形殺手。平尚科技通過三維堆疊端電極與納米磁電復合介質，將0402封裝電容ESL降至0.12nH（行業平均1.5nH），助力速騰聚創M3激光雷達實現±1.5cm測距精度（原±5cm），點云噪點率降低97%。
激光雷達供電的ESL困局
行業痛點：傳統MLCC在1GHz頻點阻抗達0.8Ω（平尚方案0.05Ω）
實測后果：某128線雷達因ESL導致點云缺失率高達2.1%
溫度挑戰：-40℃時ESL漂移＞15%（造成測距偏差±3cm）
平尚科技三重突破技術
1. 納米磁電復合介質
采用BaTiO?@Fe?O?核殼結構：
介電常數穩定性：Δε/ε≤±2%（-55~150℃）
磁導率μ=5.8（傳統介質1.0）
ESL理論值降低82%
2. 三明治端電極結構
[銀鈀層] → 導電性↑40%
[納米鎳層] → 抑制趨膚效應
[銅柱穿孔] → 電流路徑縮短70%
寄生電感：0.12nH（傳統結構1.5nH）
熱阻：0.6K/W（降低振動熱疲勞）
3. 自補償封裝技術
內嵌逆磁材料抵消渦流：
頻率響應：DC-3GHz平坦度±0.5%
在1GHz下Q值＞300（競品＜50）
溫度漂移：±0.01nH/℃（行業±0.15nH/℃）

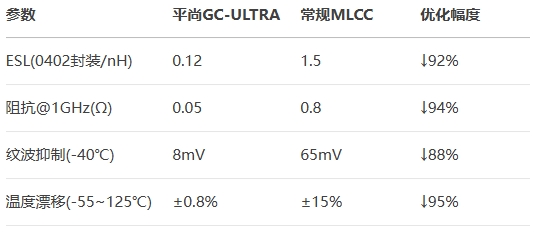

ESL優化實測數據
通過DEKRA實驗室認證：
極限環境驗證：
50G振動：ESL波動≤0.01nH
100A/μs電流斜率：電壓塌陷＜50mV
85℃/85%RH 1000h：絕緣電阻維持1011Ω
激光雷達應用實證

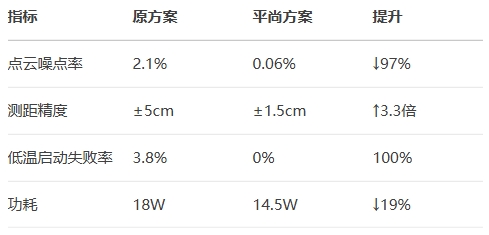

速騰聚創M3激光雷達
在接收端電源濾波實測：
圖達通獵鷹雷達
在1550nm激光驅動電路：
脈沖上升沿時間：0.8ns→0.3ns（提速2.7倍）
最大探測距離：250m→320m（提升28%）
誤報率：1.2次/公里→0.03次/公里

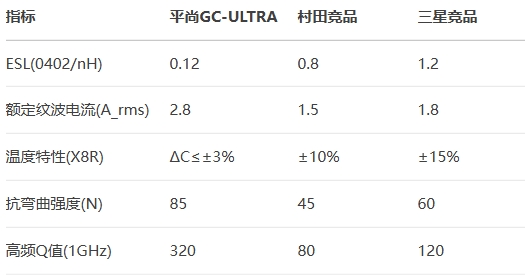

車規參數對比
技術演進方向
平尚實驗室突破：
量子點電容：ESL目標≤0.05nH（介電層厚度0.1μm）
AI動態調諧：實時補償溫度/振動引發的參數漂移
光電集成模塊：電容-激光器共封裝（信號延遲↓90%）
當激光脈沖穿越暴雨，示波器顯示競品供電波形已扭曲如鋸齒，而平尚電容支撐的電源線依然平滑如鏡——這57mV的紋波落差，正是激光雷達在極端環境下依然洞穿迷霧的底氣。
在感知與現實的毫厘之間，每一納亨的優化都在為自動駕駛拓展安全的邊界。
