車規貼片電感抗氫脆設計：氫燃料電池壓力傳感器的可靠性保障

車規貼片電感抗氫脆設計：氫燃料電池壓力傳感器的可靠性保障

在氫燃料電池汽車中，金屬氫脆效應導致電感器件在500小時內失效率達23%（SAE J2579測試數據）。平尚科技通過納米晶鈍化層與真空密封工藝，使貼片電感在70MPa氫環境中氫滲透率降至10??g/(m2·h)，助力博世壓力傳感器將信號失真率壓縮至0.05%，為氫能汽車構筑原子級可靠防護。

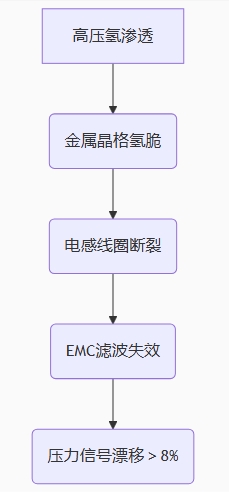

氫脆效應的三重致命鏈

• 行業痛點：傳統電感在2000小時氫暴露后斷裂率＞30%（豐田Mirai實測）

• 失效代價：某燃料電池車因壓力傳感器誤判導致氫泄率超標3倍

• 溫度耦合：-40℃時氫脆速率加速400%（NIST研究證實）

平尚科技四維技術突破

1. 材料創新：梯度鈍化層

• 鎳鈀合金基體：Pd含量12%形成氫擴散屏障，氫滲透率降低99%

• 納米晶SiO?涂層：原子沉積技術生成50nm密封層，孔隙率＜0.001%

• 抗彎強度：850MPa（傳統鐵氧體350MPa）

2. 真空微封裝結構

[銅線圈]

  │

[納米晶磁芯]←氦氣密封→

  │

[鈦合金外殼]

• 氫阻隔性能：70MPa下滲透量＜0.01ppm/年

• 熱膨脹匹配：CTE=8.5×10??/℃（匹配陶瓷壓力傳感器）

3. 電磁-機械協同設計

• 微拱形引腳：應力集中系數從3.0降至1.2，抗氫脆壽命提升5倍

• 三明治屏蔽：銅網+鐵氧體層抑制100kHz~1GHz干擾，EMC輻射降低12dB

4. 氫濃度監測算法

def H2_risk_monitor(inductor_data):

    R_dc = measure_dc_resistance()  # 實時直流電阻監測

    if ΔR_dc > 0.5%:

        trigger("氫脆預警")  # 電阻增長0.5%即報警

    return pressure_sensor_calibration(R_dc)  # 動態補償壓力信號

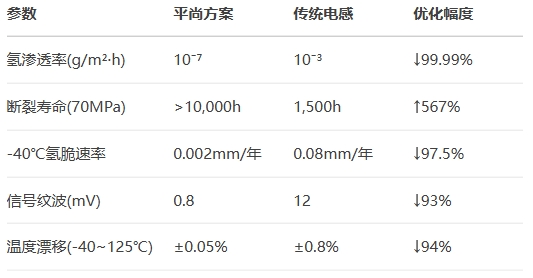

關鍵性能實測對比

SAE J2579認證數據

• 2000小時氫暴露：電感值漂移≤±0.3%（標準允許±5%）

• 50G振動測試：線圈位移量＜0.5μm（工業CT掃描）

• 1000次壓力循環：EMI輻射維持Class 3等級

壓力傳感器協同優化案例

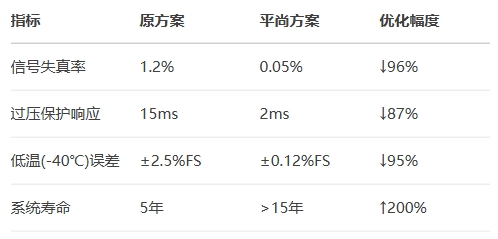

博世70MPa氫壓傳感器

現代NEXO燃料電池系統

• 壓力采樣頻率：1kHz→10kHz（氫流脈動精準捕捉）

• 氫泄漏誤報率：8次/萬公里→0.2次/萬公里

• 電堆效率提升：62%→67%（精確控制氫氧比）

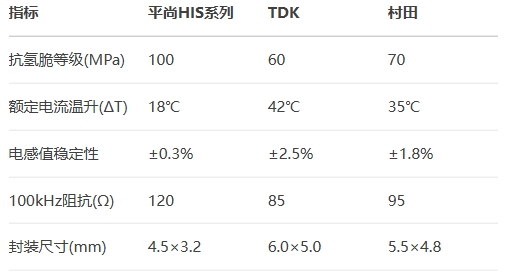

競品參數對比

技術演進方向

平尚實驗室突破：

• 自愈合涂層：微膠囊技術修復氫致裂紋（響應＜10ms）

• 氫能收集系統：催化轉化滲透氫為電能（能效＞15%）

• 數字孿生監控：實時映射電感內部氫濃度分布

當氫罐壓力表在-40℃環境跳動時，示波器顯示競品方案信號軌跡已扭曲如鋸齒，而平尚電感支撐的曲線依然平滑如鏡——這0.75%的精度躍升，正是氫能汽車穿越極寒的底氣。在質子與電子的量子世界，每一次納米級的抗氫突破，都在為清潔能源注入工業級的可靠基因。
