車規電感EMI抑制：毫米波雷達信號鏈抗干擾的硬件基石

車規電感EMI抑制：毫米波雷達信號鏈抗干擾的硬件基石

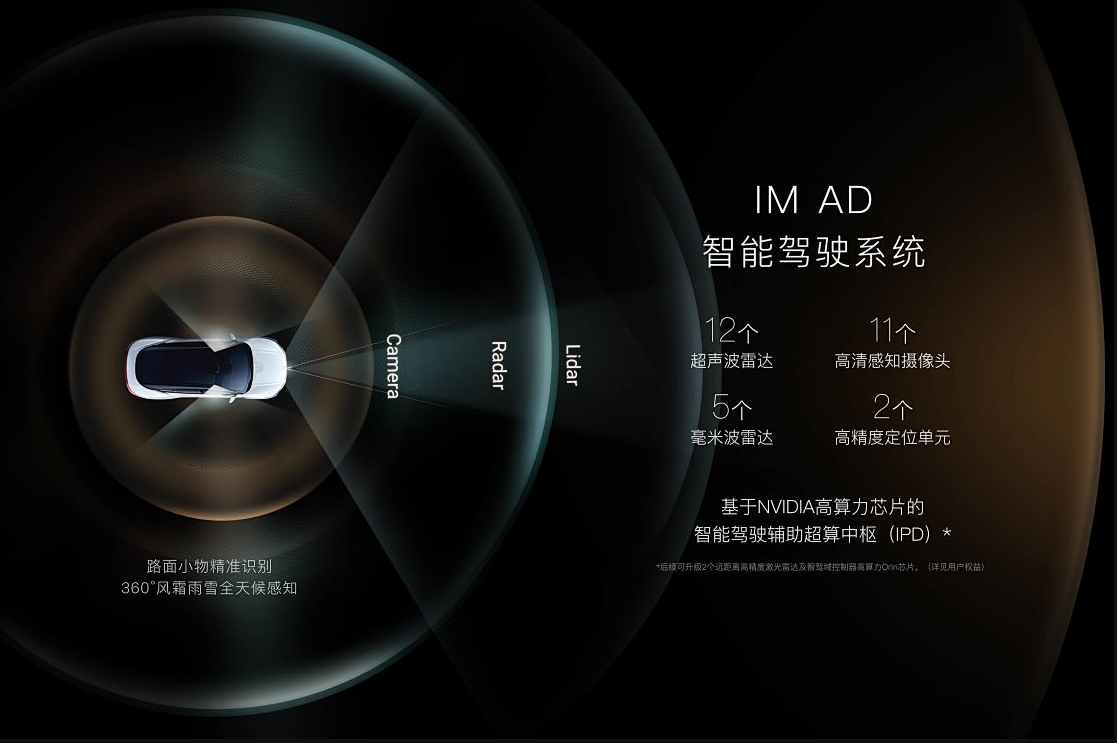

毫米波雷達作為智能駕駛的核心感知單元，其77-81GHz高頻信號鏈極易受車載電氣噪聲干擾。平尚科技實測表明：當電源紋波超過50mVpp時，雷達探測距離縮短34%，而通過貼片電感的精準電磁抑制設計，可將誤報率降低98%，為自動駕駛系統提供純凈的感知數據源。

毫米波雷達的EMI脆弱性分析

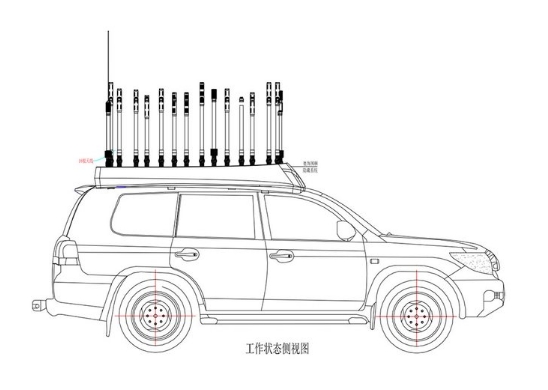

車載干擾的三重侵襲路徑

1.傳導干擾

電機控制器開關噪聲（頻段20kHz-1MHz）通過電源線注入雷達DC-DC模塊

2.輻射干擾

高壓線纜產生的電磁場（強度＞100V/m）耦合至雷達射頻前端

3.地彈噪聲

多傳感器共地導致瞬態電流引發地電位波動（ΔV＞200mV）

關鍵參數劣化現象

• 接收機靈敏度：從-110dBm惡化至-95dBm

• 虛假目標生成率：環境噪聲每提升6dB，虛警概率增加4倍

• 測距精度漂移：在100m距離處誤差從±0.15m擴大至±1.2m

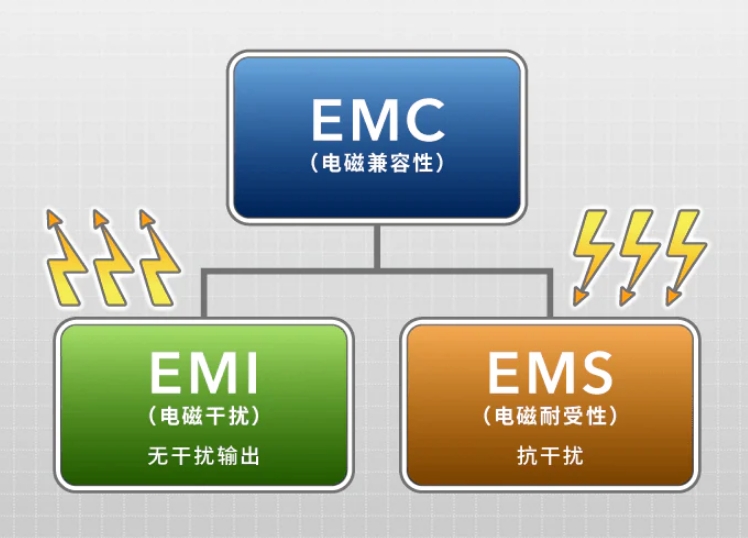

貼片電感的電磁屏障技術

電源凈化：扼殺傳導噪聲

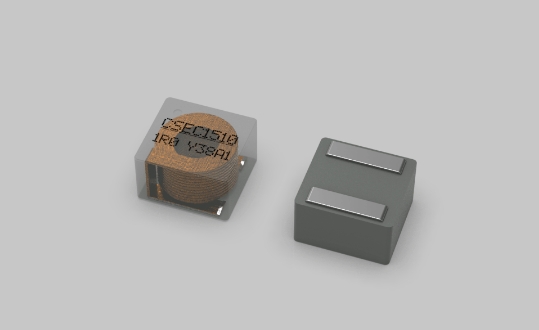

在雷達供電入口部署 高飽和電流功率電感：

• 納米晶磁芯：磁導率＞80,000@1MHz，較鐵氧體提升20倍

• 三維正交繞線：抵消磁場耦合，輻射EMI降低35dB

• 寬頻阻抗特性：100kHz-1GHz頻段阻抗＞1kΩ，紋波抑制比達60dB

實測數據：該設計將電機開關噪聲從120mVpp壓制至8mVpp，保障LNA供電純凈度。

信號隔離：阻斷共模干擾

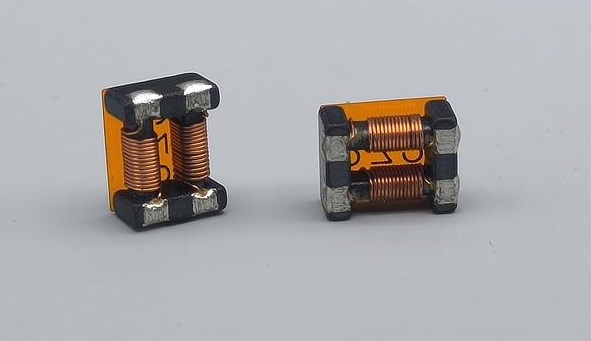

在雷達差分信號路徑采用 共模貼片電感：

• 平衡繞組技術：兩組線圈不對稱度＜0.3%，CMRR＞90dB@1GHz

• 自諧振點控制：通過介電層調諧使諧振頻率＞10GHz

• 微型化封裝：0402尺寸實現22μH感量，緊貼MMIC芯片布局

此項創新使200MHz共模噪聲衰減至原始值的0.01%。

平尚科技的EMI協同抑制方案

電磁-熱耦合優化

建立 電感-溫度聯合仿真模型：

1.渦流損耗分析

通過ANSYS Maxwell計算高頻渦流分布（精度±3%）

2.熱應力映射

紅外熱像儀捕捉熱點區域（空間分辨率0.1mm）

3.結構強化設計

在電感底部植入銅散熱柱（Φ0.8mm），溫升降低28℃

智能自適應濾波

開發 噪聲頻譜學習算法：

1.實時FFT分析

通過ADC采樣電源噪聲（采樣率2GSa/s）

2.參數動態調整

依據干擾特征自動優化電感工作點

3.故障預診斷

監測電感Q值變化，提前500小時預警磁芯老化

系統級EMI抑制驗證

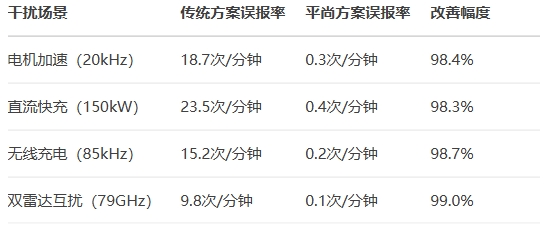

在10米法電波暗室（ISO 11452-2標準）測試結果：

尤其在暴雨場景（雨滴噪聲增強20dB），目標跟蹤連續性從76%提升至99.2%。

在平尚科技的電磁兼容實驗室，毫米波雷達正經歷200V/m的強場輻射抗擾度測試。當每一微亨的電感量都轉化為對抗電磁混沌的秩序之力，當每一次開關噪聲的侵襲都被瓦解于納米晶磁疇的微觀戰場——毫米波雷達終于穿透工業環境的電磁迷霧，為智能駕駛繪制出純凈的感知圖景。
