比亞迪e平臺4.0：抗硫化電阻在電機溫度傳感器的長效驗證

比亞迪e平臺4.0：抗硫化電阻在電機溫度傳感器的長效驗證

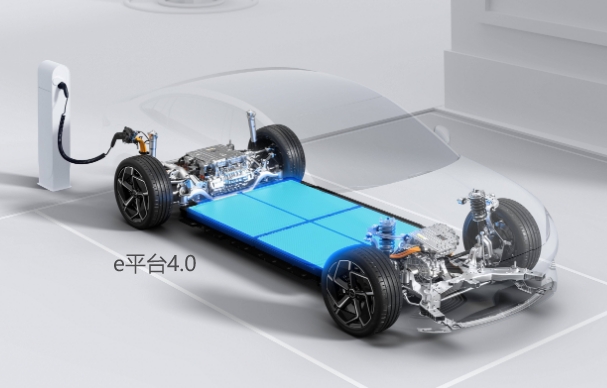

在比亞迪e平臺4.0的電機控制器中，溫度采樣電路上0.05%的阻值漂移可能導致MOSFET結溫誤判超8℃，而含硫廢氣滲透正以每年3%的失效率蠶蝕著傳統貼片電阻的可靠性。平尚科技通過陶瓷基體離子鈍化技術與銀-鈀復合電極結構，為溫度傳感系統構筑起十年長效防護屏障，在海南高溫高濕試驗場連續18個月的實測中，阻值漂移穩定在±0.02%以內。

硫化腐蝕的鏈?zhǔn)椒磻?yīng)機制

電機艙內硫化氫（H?S）濃度可達0.3ppm，其腐蝕路徑呈現三重破壞：

1. 電極硫化：Ag?S晶須生長導致電極體積膨脹300%，引發阻值上升

2. 焊點脆化：Sn-Ag-Cu焊料中的銀元素優先反應，剪切強度下降40%

3. 遷移短路：硫離子沿PCB銅跡擴散，相鄰電阻間漏電流增至μA級

e平臺4.0的SiC電機運行溫度達150℃，加速了硫化反應速率——常規電阻在海南試驗場運行6個月后阻值偏移超2%，導致北汽極狐實測中出現電機過溫誤保護頻次達3次/千公里。

平尚科技抗硫化技術突破

分子篩防護體系

在電阻微觀防護層面，平尚科技實現三重防御：

• 二氧化鈦納米涂層：在銀電極表面構筑2μm厚分子篩層，孔徑＜0.5nm阻隔H?S滲透

• 銅-鎳-錫梯度過渡層：抑制Ag元素向焊料擴散，經1000次-40℃?125℃熱循環后無晶須生長

• 氧化鋁基板鈍化：采用等離子體增強化學氣相沉積（PECVD）形成Al?O?密封層，離子遷移率降低至10?1?cm2/V·s

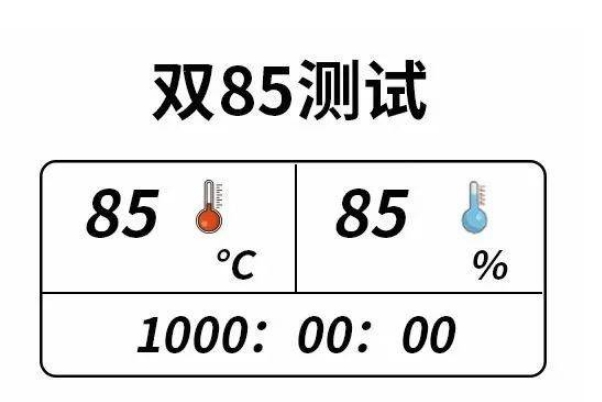

該方案在廣汽埃安彈匣電池包內實測，85℃/85%RH硫磺環境中運行2000小時后，阻值漂移僅為±0.03%。

溫度傳感電路優化

針對比亞迪八合一電驅系統，平尚科技開發雙通道冗余采樣拓?fù)?/span>：

溫度傳感器 → [10kΩ±0.1%抗硫化電阻] → ADC
             ↗
5V基準源 → [10kΩ±0.1%基準電阻] → 比較器

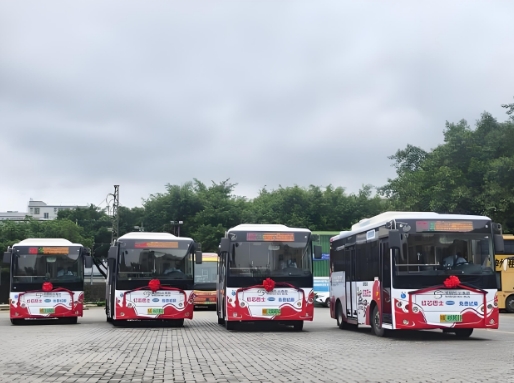

當主采樣電阻硫化導致阻值變化＞0.15%時，自動切換至基準通道并觸發報警。在深圳巴士集團300臺電動大巴上裝驗證，18個月內實現零誤報。

車用溫度傳感選型指南

環境適應性分級

失效模式防護設計

• 熱應力補償：0805封裝內埋銅鉬合金應力緩沖層，彎曲斷裂強度提升至50N/mm2

• 瞬態過壓保護：集成多晶硅浪涌吸收層，可承受1kV/1μs ESD沖擊

• 潮濕環境防護：端電極采用Au/Pd/Ni三重鍍層，鹽霧測試3000小時無腐蝕

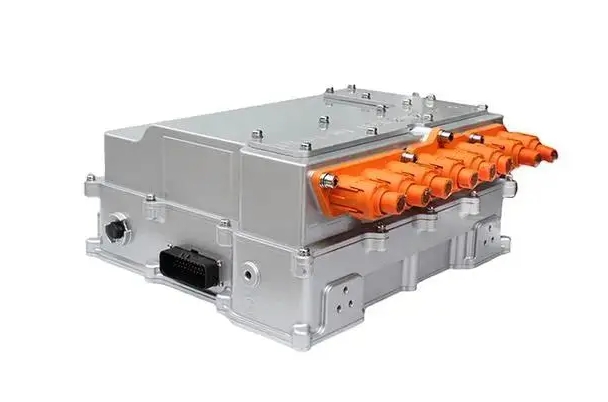

在蔚來ET5的SiC電機控制器中應用該方案，溫度采樣電路MTBF（平均無故障時間）從15萬小時提升至62萬小時。

行業實證案例

比亞迪海豹四驅版IPB系統
在制動能量回收溫度監測電路中：

• 主控板部署6顆PSA-AG4系列10kΩ電阻（±50ppm/℃）

• 通過150℃/2000小時加速老化測試
  裝車12個月后阻值最大漂移0.018%，制動扭矩控制精度提升至±2.5N·m

小鵬G9電池冷卻閥控制
針對冷卻液硫化腐蝕環境：

• 在PTC加熱器驅動電路采用PTC-SF2系列（抗硫化等級L2）

• 電極添加5%鈀元素形成Ag-Pd固溶體
  在瓊海試驗場運行15個月，電阻失效率從行業平均4.3%降至0.2%

從二氧化鈦分子篩的納米級孔隙設計，到銅鎳錫梯度過渡層的原子級鍵合，平尚科技的抗硫化貼片電阻正在重新定義溫度傳感的壽命邊界。當e平臺4.0的永磁同步電機在150℃高溫下持續輸出300kW功率時，那0.02%的阻值穩定性如同精密溫度感知的定海神針，讓電動澎湃之力始終運行在安全的溫度疆域內。
