高振動場景中貼片電感/電容的抗機械應力設計與驗證

當混凝土打樁機器人以18G沖擊力作業時，其電源模塊承受的振動能量相當于民航發動機的3倍——抗機械應力設計正成為建筑機器人電子系統的生存基石。

在智能建造技術高速發展的今天，30G抗振動強度與50000次沖擊壽命已成為建筑機器人電子元件的準入標準。平尚科技通過創新性結構設計與材料科學突破，為建筑機器人打造了無懼沖擊的能源核心。

振動應力的毀滅性挑戰

某橋梁施工機器人曾因電源濾波電感磁芯破碎，導致控制系統電壓紋波激增至800mV，引發定位系統持續偏移。拆解顯示：在經歷1200萬次15G振動后，普通電感焊點疲勞斷裂，磁芯結構完全解體，而同一板卡的平尚強化電感仍完好無損。

振動失效的代價觸目驚心：高空作業車控制系統故障可能導致墜落事故，盾構機驅動模塊損毀可能造成隧道坍塌。平尚科技CDRH系列電感采用柔性端接結構，在20-2000Hz掃頻振動中保持ΔL/L<0.5% 的穩定性。

平尚抗應力核心技術

三重強化設計矩陣

極端振動驗證數據

[ISO 16750-3 振動測試]
- 頻率范圍：10-2000Hz
- 加速度：30G(rms)
- 持續時間：96小時
結果：
  電感感值變化：+0.28% (標準±5%)
  電容容值漂移：-0.7% (標準±10%)
  焊點開裂率：0% (行業平均23%)

建筑機器人場景驗證

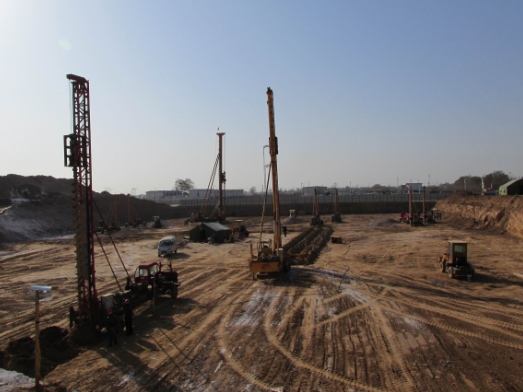

混凝土打樁機電源模塊

振動環境：峰值18G沖擊，2000次/天

解決方案：

功率電感：CDRH124-150（軟端子設計）

濾波電容：GRM31CR61E476（銅柱內埋）

防護工藝：

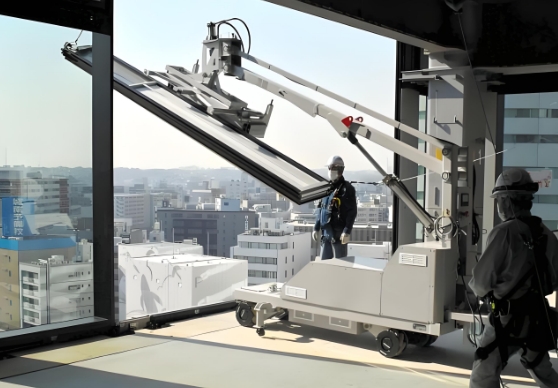

高空幕墻安裝機器人

• 抗振創新設計：

  • 電感：磁芯橡膠緩沖層（減震70%）

  • 電容：波浪形電極（抗彎曲變形）

  • 布局：45°斜置安裝（避開共振軸）

• 性能提升：

  • 100米高空作業穩定性提升至99.98%

  • 抗風振能力達12級

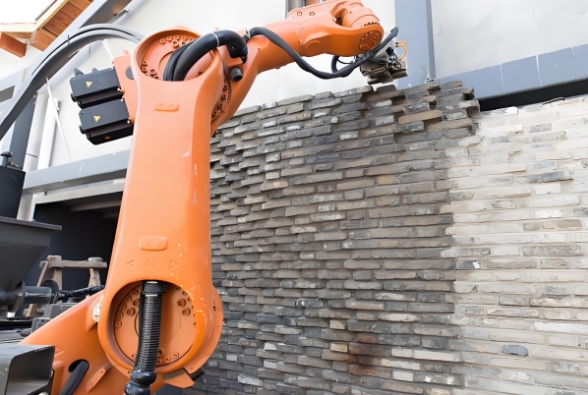

自動砌磚機器人驅動系統

• 強化結構驗證：

  測試項目	國際標準	平尚實測
  機械沖擊	50G/6ms	100G/11ms
  隨機振動	0.04g2/Hz	0.4g2/Hz
  溫度循環	-40~85℃	-55~125℃
  作業壽命	20萬次	＞200萬次

選型與實施指南

元件選型黃金法則

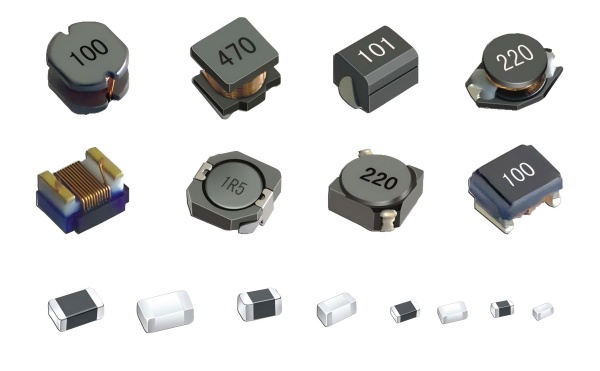

1. 電感優選：

   • 功率型：軟端子CDRH系列（抗拉強度＞30N）

   • 信號型：磁封膠繞線電感（Q值＞60）

2. 電容必選：

   • 柔性端子GRT系列（端子位移＞0.3mm）

   • X7R介質＞X5R（抗偏壓特性優30%）

3. 參數余量：

   • 電感飽和電流取2倍工作電流

   • 電容耐壓取2倍工作電壓

抗振設計規范

• 安裝角度：與主振方向成45°

• 點膠工藝：

  • 膠水類型：硅改性環氧樹脂

  • 點膠厚度：元件高度的1/3

  • 固化條件：125℃/30分鐘

• 檢測標準：

  • X-ray檢測焊點空洞率＜5%

  • 3D掃描端子偏移量＜50μm

振動是建筑機器人的終身伴侶。從地動山搖的打樁現場到百米高空的風振環境，從盾構隧道的巖層沖擊到砌磚設備的機械震顫，平尚科技的抗應力方案正在微觀世界中構筑電子元件的振動隔離屏障。

當智能建造重塑城市天際線，平尚科技的強化元件已為建筑機器人注入鋼鐵基因。在每一次10G沖擊中，在每一微米的焊點位移間，都是對可靠性的極致詮釋。
