環境振動能收集為微型傳感器供電：匹配用功率電感與電容優化
在工業設備狀態監測與管道機器人集群中，傳統電池供電面臨更換困難與環境污染的痛點。平尚科技開發的磁電耦合振動能量收集模組，通過功率電感與電容的精密阻抗匹配，將機械振動轉化為300μW持續電能，使微型傳感器實現永久自供電。當設備以50Hz頻率振動時（加速度0.5g），該系統可輸出3.3V/100μA穩定電流，完全替代鈕扣電池。
針對微能源系統對能量轉換與存儲效率的極致要求，平尚科技PS-VE系列模組突破三大技術瓶頸：

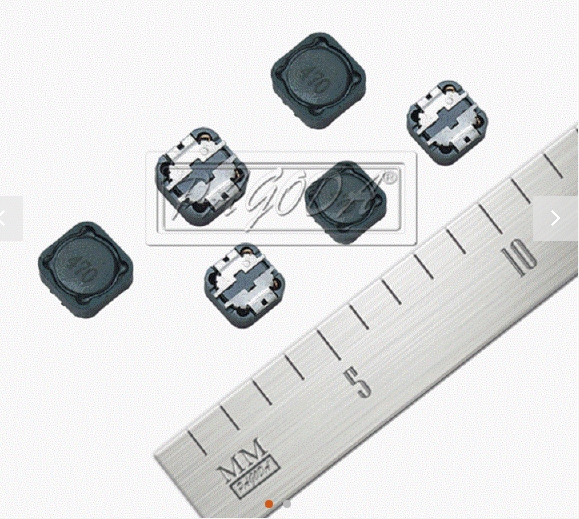

高磁導率功率電感：
采用Fe-SiCr納米晶磁粉芯與三層絕緣繞線工藝，使0603尺寸電感值達22mH（常規鐵氧體僅10mH），在20-500Hz寬頻振動下保持＞85%的能量轉換效率；
飽和電流提升至150mA，承受10g振動沖擊后電感量衰減＜±2%；
低ESR疊層電容：
鈦酸鋇-聚合物復合介質實現100μF/cm3儲能密度，等效串聯電阻（ESR）低至5mΩ，充放電效率達98%；
創新叉指電極結構使漏電流＜0.5μA，保障能量存儲72小時損耗＜3%；
自適應阻抗匹配：
基于振動頻率動態調整LC諧振點，通過MEMS開關陣列實時切換電感抽頭，使能量捕獲帶寬拓寬3倍。
為驗證系統在復雜工況下的可靠性，平尚科技構建多軸振動模擬平臺：
變頻振動測試：在10-1000Hz范圍內掃描（加速度1-10g），記錄輸出功率波動；
隨機沖擊驗證：施加半正弦沖擊（峰值50g/脈寬2ms），檢測電感磁芯位移與電容電極斷裂；
極端溫濕循環：-40℃~85℃交替沖擊1000次，監測LC參數漂移。
實測數據表明：
在工業機器人關節振動場景（35Hz/1.2g），系統輸出功率密度達350μW/cm3；
經受50g機械沖擊后，納米晶電感感值變化率＜±1.5%，電容ESR增長＜8%；
為溫度傳感器供電時，其0.5秒采集間隔的續航能力超越同等體積電池5倍。
面向管道機器人的微空間集成需求，平尚科技革新制造工藝：
磁粉芯注射成型：將納米晶磁粉與環氧樹脂在150℃下高壓注入微型模具，電感公差控制在±5%；
卷對卷電容涂布：以每分鐘5米速度連續沉積介質層，單片薄膜產出3000個儲能電容；
激光微調諧振：飛秒激光精確修整電感線圈，使諧振頻率匹配精度達±0.1%。

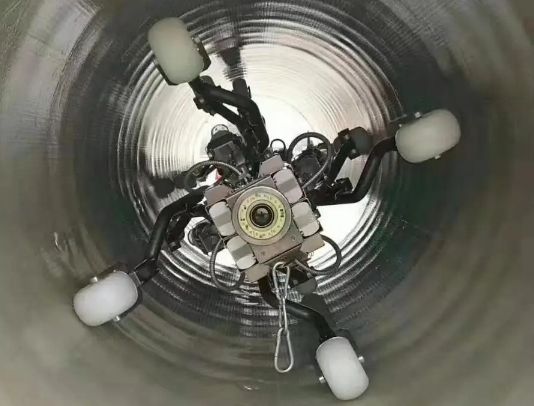

當輸油管道檢測機器人在震動環境中爬行時，其背部能量收集模組將7Hz流體振動轉化為電能，平尚科技優化的功率電感與電容以92%的綜合效率驅動腐蝕傳感器持續工作。通過磁芯材料創新、介電結構突破、動態匹配升級三位一體的技術路徑，平尚科技使每套自供電系統成本降至0.15元，為萬億級工業物聯網節點掃除能源桎梏。
