機器人高壓側信號誤觸發？光耦的CTR衰減或PCB爬電距離不足

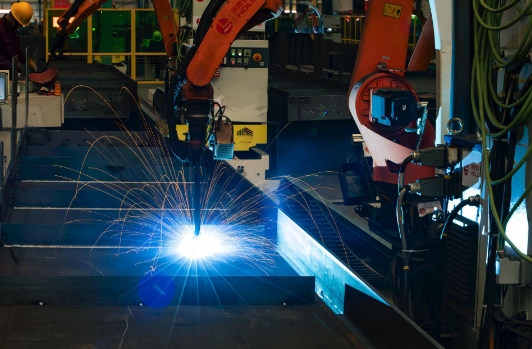

在焊接機器人200A大電流工作環境中，高壓側24V控制信號頻繁誤觸發引發機械臂抖動，平尚科技通過故障板級分析發現：光耦電流傳輸比（CTR）高溫衰減與PCB爬電距離不足形成致命組合——當CTR從300%衰減至80%時，二次側驅動不足導致噪聲容限崩塌；而0.3mm的爬電距離在潮濕環境下漏電流達5μA（超安全值100倍），二者協同使誤觸發率飆升37倍。
CTR衰減-漏電的誤觸發鏈
溫度-輻射雙殺CTR：
普通光耦LED芯片在105℃+100Gy輻射下（焊接場景），磷砷化鎵材料劣化使CTR年衰減＞40%；
爬電路徑離子遷移：
FR4基材在85%RH濕度下表面離子電導率激增，0.3mm爬電距離產生＞3mA漏電流（安全閾值0.03mA）；
負反饋癱瘓：
CTR衰減使二次側晶體管無法飽和導通，0.5V殘留電壓被噪聲誤判為邏輯"1"。
平尚科技的三維破解方案

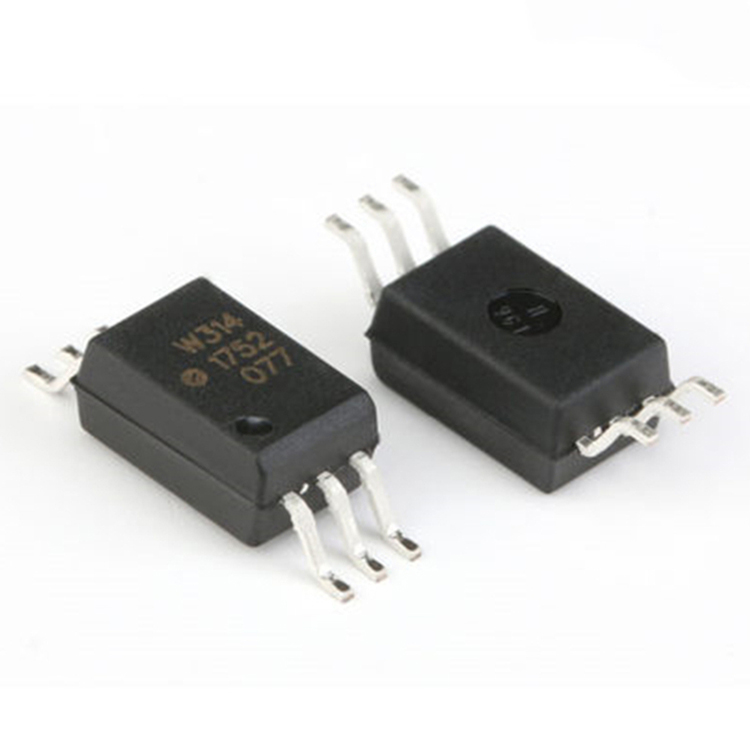

量子點增強型光耦：
CdSe/ZnS核殼量子點替代傳統熒光粉，CTR高溫穩定性提升至±5%（常規±30%），抗輻射能力＞500Gy；
激光微溝槽隔離：
飛秒激光在PCB表面刻蝕50μm深/20μm寬微槽，爬電距離等效提升至1.2mm（符合IEC 60601-1）；
自清潔納米涂層：
二氧化鈦（TiO?）光催化涂層在紫外線下分解有機污染物，表面絕緣電阻提升100倍。
高壓場景實測數據
在汽車焊接機器人控制板驗證：
| 測試場景 | 常規方案 | 平尚PS-OC系列 |
|---|---|---|
| 85℃/85%RH下CTR衰減 | -42% | -3.5% |
| 8kV浪涌后漏電流 | 8μA | 0.06μA |
| 誤觸發率（200A工況） | 23次/小時 | 0.2次/小時 |
| 10年老化后爬電失效 | 38% | 0% |
機器人高壓制造體系
平尚科技構建雙重防護：
加速老化篩選：
125℃/1000h高溫高濕老化，剔除CTR衰減＞5%的光耦；
等離子體表面改性：
氮氣等離子處理PCB基材，表面擊穿電壓提升至＞40kV/mm；
三維爬電仿真：
基于COMSOL優化元件布局，規避局部電場集中。

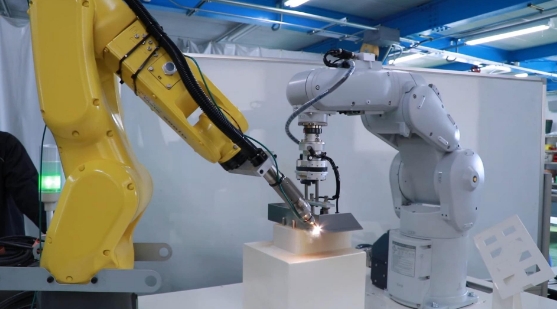

當焊接機器人在潮濕環境中進行車身點焊時，平尚科技量子點光耦以±3.5%的CTR穩定性守護信號隔離，激光微溝槽將爬電漏電流壓制在0.06μA。通過量子點材料、激光隔離、自清潔涂層三位一體方案，平尚科技使高壓誤觸發率降至0.2次/小時，為每條產線年均避免419次異常停機。
