無人機動力系統采樣電阻的微型化與功率耗散平衡
在無人機動力系統向高功率密度發展的趨勢下，電流采樣電阻的微型化與功率耗散平衡成為關鍵技術挑戰。平尚科技針對無人機應用開發的合金采樣電阻系列，采用特殊的錳銅合金材料和微加工工藝，在1210封裝尺寸下實現1/2W的功率容量，阻值精度控制在±0.5%以內。該系列電阻通過優化熱設計和材料配方，在70℃環境溫度下仍能保持3W的持續功率耗散能力，為無人機動力系統提供可靠的電流采樣解決方案。

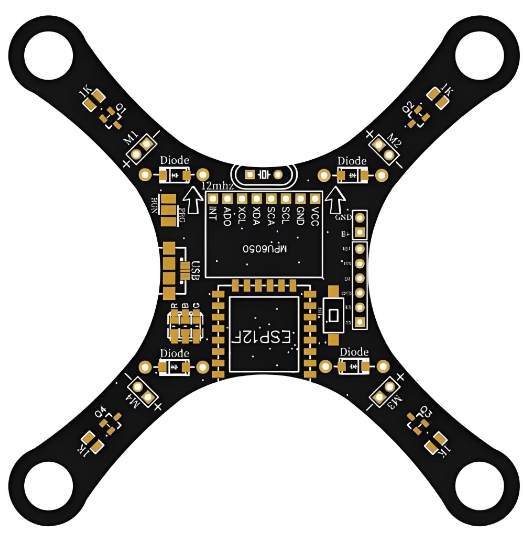

在實際飛行測試中，這種高功率密度電阻展現出顯著優勢。多旋翼無人機的電調模塊采用該電阻后，空間占用減少60%，同時將采樣精度從原來的±2%提升到±0.5%。固定翼無人機的動力系統使用微型化電阻，在重量僅增加0.5g的情況下，實現了100A電流的精確采樣。平尚科技通過創新性的三維散熱結構設計，將電阻的熱阻降低到15℃/W，雖然成本比普通電阻高30%，但使動力系統的效率提升3%，飛行時間延長8%。
在技術實現方面，平尚科技突破多個關鍵技術難點。采用真空鍍膜技術制備0.1mm厚度的錳銅合金層，確保電阻的溫度系數控制在±20ppm/℃以內；通過激光微調工藝將阻值精度提升到±0.1%；使用氧化鋁陶瓷基板提高熱傳導效率。在結構設計上，采用雙面電極和熱通道設計，使熱量能夠快速傳導到PCB板，實現有效的熱管理。

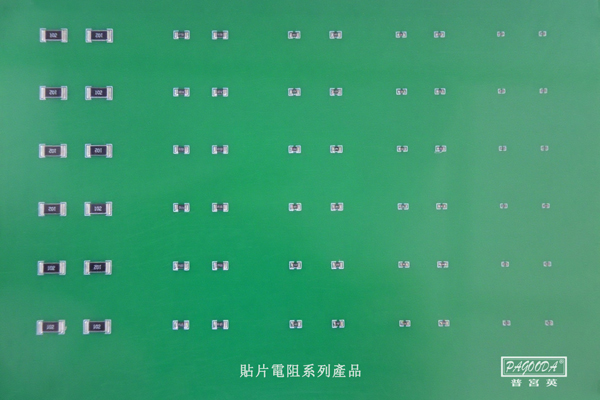

針對不同功率等級的無人機，平尚科技提供差異化解決方案。對于250級穿越機，推薦使用0805封裝1/8W電阻；對于500級航拍無人機，采用1206封裝1/4W電阻；對于工業級無人機，則使用多個1210封裝電阻并聯的方式，在保持小型化的同時滿足大電流采樣需求。這些方案根據無人機的功率需求和空間限制，提供平衡解決方案。

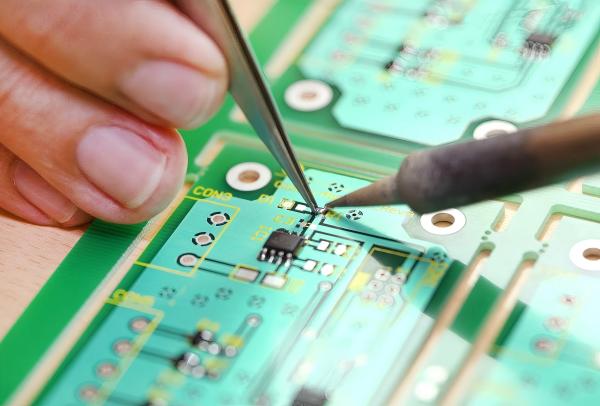

制造工藝方面，平尚科技采用精密光刻技術制作電阻圖形，確保一致性和可靠性。通過高溫退火處理改善合金材料的溫度特性，采用鍍金電極提高焊接可靠性。每批產品都經過嚴格的功率老化測試和溫度循環測試，確保在惡劣環境下的可靠性。
微型化與功率耗散的平衡是無人機發展的關鍵。平尚科技通過合金采樣電阻的技術創新，為無人機動力系統提供了高功率密度的小型化解決方案。隨著無人機技術的不斷發展，這種注重功率密度和散熱平衡的設計理念將成為動力系統設計的重要方向。
