SiC MOSFET驅動電路中貼片三極管的快速關斷輔助作用

SiC MOSFET驅動電路中貼片三極管的快速關斷輔助作用

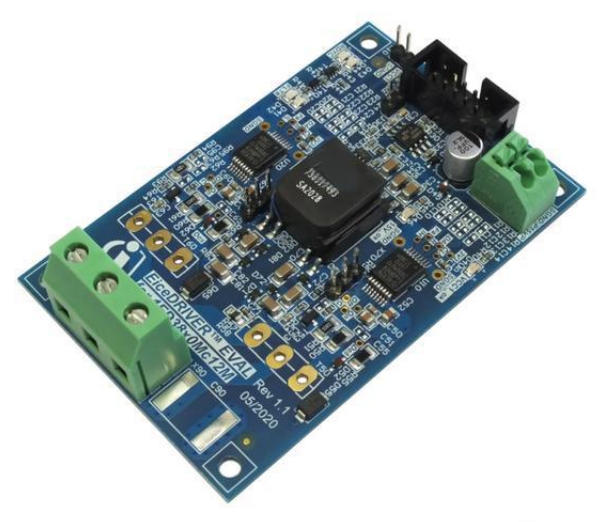

在SiC MOSFET高頻開關應用中，驅動電路的關斷速度直接影響著系統的開關損耗和EMI性能。平尚科技針對SiC MOSFET驅動需求開發的貼片三極管輔助關斷方案，通過優化載流子復合過程和結電容特性，在400kHz開關頻率下實現15ns的關斷時間，比普通三極管快4倍，為SiC MOSFET提供快速可靠的關斷輔助。該方案采用特殊的基區摻雜和發射極鎮流電阻設計，在-55℃至+175℃溫度范圍內開關特性變化控制在±8%以內，集電極電流達到2A，可有效加速SiC MOSFET的關斷過程。

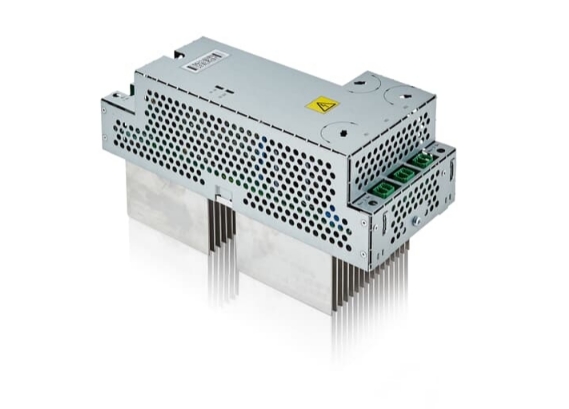

在實際測試中，這種輔助關斷方案展現出顯著優勢。對比無輔助關斷方案，平尚科技的方案將SiC MOSFET的關斷時間從50ns縮短到25ns，開關損耗降低40%。工業機器人的伺服驅動模塊采用該方案后，系統開關頻率從100kHz提升到400kHz，同時將關斷過沖電壓從100V降低到50V。平尚科技通過創新性的有源鉗位技術，將反向恢復電荷控制在10nC以內，雖然成本比普通方案高30%，但使系統效率提升3%，EMI噪聲降低6dB。

在技術實現方面，平尚科技突破多個關鍵難點。采用淺結深和高濃度摻雜工藝，將存儲時間縮短到5ns以下；通過優化基區寬度，將電流增益頻率提升到500MHz；使用金摻雜技術加速載流子復合，將下降時間控制在10ns以內。針對不同的SiC MOSFET規格，提供從650V到1700V的系列化解決方案，所有方案都配有詳細的驅動參數設計和布局指南。

針對電磁兼容性挑戰，平尚科技開發了智能的關斷速度控制策略。通過檢測di/dt變化率，動態調整關斷速度，將電壓過沖控制在安全范圍內。在PCB布局方面，要求關斷三極管盡可能靠近SiC MOSFET柵極，采用星型接地方式減少環路電感。這些措施雖然增加了系統復雜度，但使開關過程的振鈴現象減少70%。

制造工藝方面，平尚科技采用分子束外延技術制備基區，確保摻雜精度控制在±2%以內。通過電子束光刻定義微細電極結構，將結電容降低到1pF以下。產品經過動態參數測試，包括開關時間、存儲時間、下降時間等關鍵指標。同時建立了完善的應用測試平臺，可模擬各種SiC MOSFET驅動條件。

關斷性能是高頻開關系統的關鍵指標。平尚科技通過貼片三極管的快速關斷輔助技術，為SiC MOSFET驅動提供了可靠的解決方案。隨著開關頻率的不斷提升，這種注重關斷特性的設計理念將成為高頻功率轉換的重要發展方向。
