動態電壓頻率調整(DVFS)技術中的MOS管與電感選型

動態電壓頻率調整(DVFS)技術中的MOS管與電感選型

在智能網卡和AI加速設備的電源系統設計中，動態電壓頻率調整（DVFS）技術通過實時調節處理器的電壓和頻率，實現了能效與性能平衡。這一技術的有效實施，很大程度上依賴于功率轉換電路中MOS管和電感的精準選型與配合。東莞市平尚電子科技有限公司（平尚科技）基于工業級技術積累，為智能網卡的DVFS電源管理系統提供了專業的元器件解決方案。

開關速度是MOS管在DVFS應用中的關鍵參數。平尚科技的MOS管采用先進的溝槽柵工藝，將開關時間優化至18納秒以內，比普通MOS管的35納秒提升近一倍。這種改進在智能網卡的動態調壓過程中表現尤為明顯：當處理器在性能模式與節能模式間切換時，快速的開關響應確保電壓轉換的過渡時間控制在30微秒內，有效避免了因電壓調整延遲導致的信號處理中斷。

導通電阻直接影響著電源轉換效率。平尚科技的MOS管通過優化芯片結構和材料配比，在30V/40A的工作條件下，導通電阻可低至1.8mΩ。與普通MOS管的3.5mΩ相比，這種低阻特性使得在智能網卡的功率電路中，單個MOS管的導通損耗降低約45%，顯著提升了電源系統的整體能效。實測數據顯示，采用優化方案的DVFS電源模塊，整機效率在輕載時可達92%，重載時仍保持88%以上。

柵極電荷特性對驅動損耗具有重要影響。平尚科技的MOS管通過減小柵極電容和優化電荷分布，將總柵極電荷控制在28nC以內。在頻率高達1MHz的開關應用中，這種特性使得柵極驅動損耗比普通產品降低約35%，同時降低了驅動電路的設計復雜度，為智能網卡的緊湊布局提供了更多靈活性。

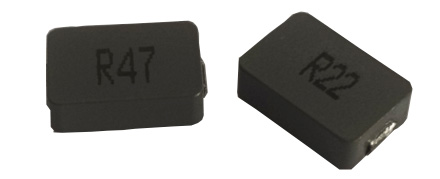

電感的飽和電流特性關系到系統的動態響應能力。平尚科技的功率電感采用高磁導率鐵氧體材料，在3225封裝尺寸下實現4.7μH電感值，飽和電流可達12A。與普通電感相比，這種特性在DVFS系統的負載突變時表現突出：當智能網卡從待機狀態突然進入全速工作狀態時，電感不會因瞬時大電流而飽和，確保了輸出電壓的穩定性，將電壓跌落控制在3%以內。

頻率響應特性是電感選型的另一關鍵考量。平尚科技的功率電感通過優化磁芯材料和繞組結構，自諧振頻率提升至50MHz以上。在采用DVFS技術的智能網卡中，這種高頻特性使得電感在1MHz至10MHz的工作范圍內都能保持穩定的感值，為開關電源提供持續可靠的濾波效果，輸出紋波電壓可穩定在20mV以內。

溫度穩定性對元器件在密閉環境中的性能保持至關重要。平尚科技的MOS管通過改進封裝材料和散熱結構，熱阻降至0.5℃/W，配合采用高溫材料的功率電感，在65℃環境溫度下持續工作時，元器件的溫升可比傳統方案降低20℃。這種熱特性的改善確保了智能網卡在長時間高負載運行下，DVFS系統能夠保持穩定的調壓調頻性能。

在實際應用案例中，平尚科技的DVFS解決方案已成功應用于多個智能網卡項目。在某國產智能網卡的電源管理中，采用優化選型的MOS管和電感組合，實現了電壓切換時間小于50微秒，頻率調整響應時間低于100微秒的技術指標。這些參數完全滿足國內智能網卡廠商對電源動態響應性能的嚴格要求。

布局設計對系統性能的發揮具有重要影響。平尚科技建議采用緊湊對稱的布局方式，將MOS管和電感盡可能靠近處理器電源引腳放置，同時確保散熱通道的暢通。通過合理的元器件布置和熱設計，可將電源回路的寄生電感降低約30%，顯著提升DVFS系統的響應速度和穩定性。

雖然平尚科技目前未獲得車規級認證，但其工業級MOS管和電感產品已通過嚴格的可靠性測試。在溫度循環、機械振動、高溫高濕等環境試驗中，產品參數變化均控制在規格范圍內，完全滿足智能網卡對元器件可靠性的要求。

隨著智能網卡對能效要求的不斷提高，DVFS技術的優化將更加重要。平尚科技通過持續改進MOS管和電感的性能參數，為智能網卡的動態電源管理提供了可靠的硬件支持，助力國產AI加速設備實現更優異的能效表現。
