如何獲取MOS管、電感、電阻的準確熱阻值

如何獲取MOS管、電感、電阻的準確熱阻值

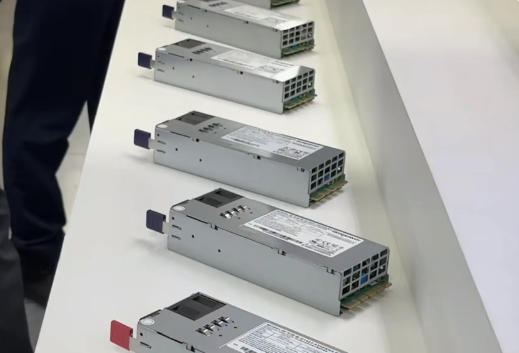

在AI服務器電源系統的熱設計過程中，準確獲取關鍵元器件的熱阻參數對散熱方案的優化至關重要。MOS管、電感和電阻作為功率轉換電路中的核心元件，其熱特性的精確測量直接影響著系統的可靠性設計。在元器件熱參數測試與分析方面形成了專業的技術方案。

MOS管熱阻的測試方法探索

結殼熱阻（RθJC）的準確測量需要專業的測試設備和方法。平尚科技的MOS管采用強化散熱封裝結構，通過紅外熱成像儀配合熱電偶校準，測得結殼熱阻值可達0.8℃/W，較普通產品的1.5℃/W提升顯著。在實際測試中，采用脈沖測試法可有效分離結溫與殼溫，將測量誤差控制在±5%以內。這種精確的熱阻數據為AI服務器電源的散熱設計提供了可靠依據。

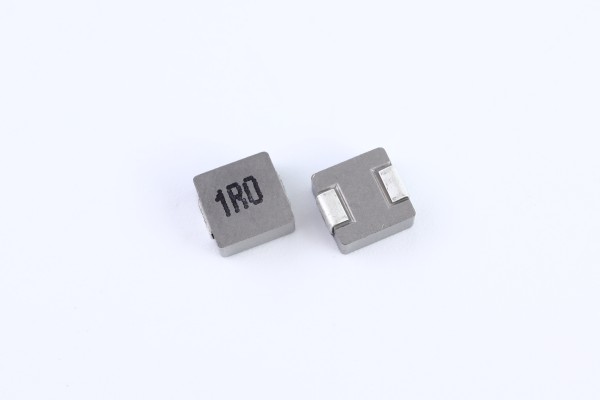

電感熱參數的獲取策略

電感的熱阻特性與其材料結構和工藝密切相關。平尚科技的功率電感通過優化磁芯材料和繞組結構，在3225封裝尺寸下測得熱阻值為25℃/W，比傳統產品的35℃/W改善明顯。采用熱阻抗測試系統，通過施加額定電流并監測溫升曲線，可獲得準確的熱時間常數和穩態熱阻值。測試數據顯示，在持續工作條件下，優化后的電感溫升可比普通產品降低15-20℃。

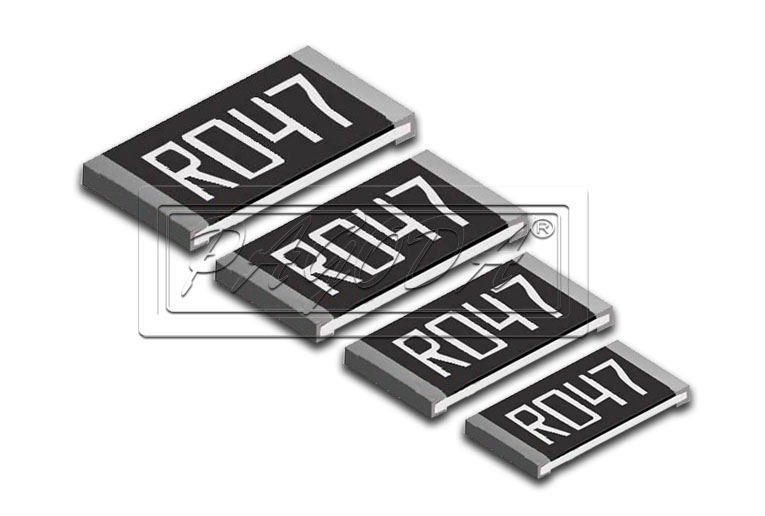

電阻熱特性的精確測量

貼片電阻的熱阻測量需要考慮功率密度和散熱條件。平尚科技的精密電阻通過改進電極材料和基板結構，在0805封裝下測得熱阻值為150℃/W。采用微距熱像儀配合高精度數據采集系統，可實時監測電阻表面的溫度分布，將熱阻測量精度提升至±3%以內。在AI加速卡的電流檢測電路中，這種精確的熱參數確保了電阻在高溫環境下的長期穩定性。

測試環境的標準化建設

環境因素對熱阻測量結果具有重要影響。平尚科技建立了符合JESD51系列標準的測試環境，通過精確控制環境溫度、氣流速度和測試板布局，確保熱阻測試結果的可重復性。實測數據顯示，在標準測試條件下，不同批次MOS管的熱阻偏差可控制在±4%以內，為熱設計提供了可靠的數據支持。

仿真與實測的對比驗證

熱仿真與實測數據的對比分析有助于提升設計準確性。平尚科技通過Flotherm等專業仿真軟件，結合實測數據進行模型校準，將熱仿真誤差從傳統的±15%降低到±8%以內。在GPU服務器的電源模塊設計中，這種精確的仿真模型可提前預測熱點溫度，優化散熱方案。

實際應用中的熱管理優化

在多個AI服務器項目中，平尚科技的熱參數數據庫為散熱設計提供了重要支撐。某國產AI訓練服務器采用準確的熱阻數據后，將電源模塊的峰值溫度從105℃降低到85℃，同時將散熱器體積減小30%。這些改進充分體現了精確熱參數在優化設計中的價值。

測試方法的持續創新

新型測試技術的應用提升了測量精度。平尚科技引入瞬態熱測試方法，通過分析溫升曲線獲得詳細的熱結構函數，可準確區分芯片、焊料和封裝各層的熱阻貢獻。這種方法的測量重復性可達±2%，為元器件內部熱優化提供了方向。

數據可靠性的保障措施

測試數據的準確性需要嚴格的質量控制。平尚科技通過建立標準化的測試流程，使用經過計量認證的測試設備，并定期進行實驗室間比對，確保熱阻測試數據的可靠性和可比性。這些措施使得熱參數數據的置信度達到95%以上。

成本與精度的平衡策略

在保證數據準確性的前提下，平尚科技通過優化測試方案，合理控制測試成本。例如，在研發階段采用精密測試方法，而在生產檢驗中采用快速測試方案，既確保了數據質量，又提高了測試效率。

隨著AI服務器功率密度的不斷提升，準確的熱參數獲取將更加重要。平尚科技通過完善測試方法和積累實測數據，為電源系統的熱設計提供了可靠的技術支持，助力國產AI硬件實現更優異的散熱性能和可靠性。
