貼片電解電容的代碼中需要標注出的參數主要有容量和耐壓值。例如，10V6代表電解電容的容量為10uF,耐壓值為6V。

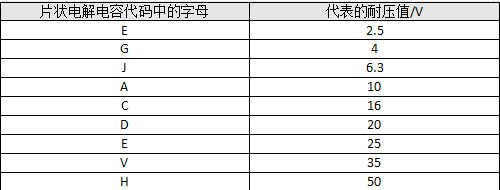

有時在貼片電解電容中不使用這種直接標注方法，而使用“代碼法”。通常貼片電解電容使用的代碼由1個字母和3個數字組成，字母指示出電解電容的耐壓值，而3個數字用來標明電解電容的電容量。電容量是用pF來表示的，第一、二位數字代表電容量的有效數字，第三位數字代表有效數字后乘以10的倍率。貼片電解電容上面的指示條標明此端為電解電容的正極。貼片電解電容代碼中字母與耐壓值的對應關系見表3-5.
例如，若某一貼片電解電容的標識代碼為A475,則A表示耐壓值為10V,47表示電容量的有效數字為47,代碼中的5代表105,則此貼片電解電容的容量為47×105pF=4.7×106pF=4.7uF。

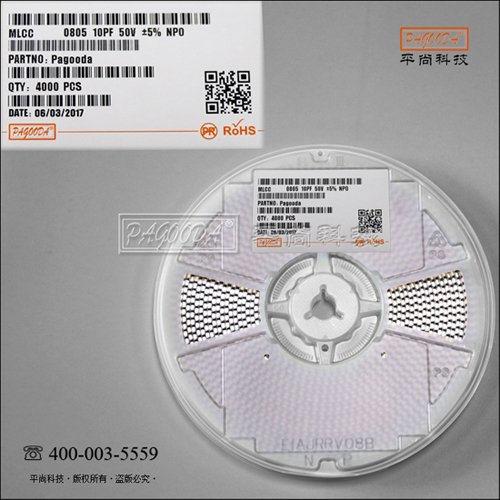

值得說明的是，很多貼片電容由于體積所限，不能標注其容量。所以一般都在貼片生產時的整盤上進行標注，如圖3-22所示。如果是單個的貼片電容，要用電容測試儀可以測出它的容量。
