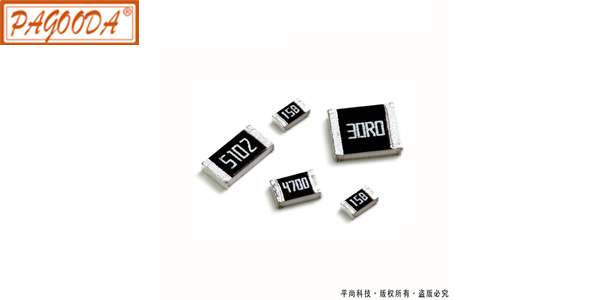

如果能清晰看出貼片電阻體上的數字標識，判斷電阻值和功率值當然不存在問題。那么損壞電阻本身無標注，或已燒毀得面目全非，看不清標注，有哪些方法可以作出較為準確的判斷呢？平尚科技小編告知您。
1.參考本機型的相同電路中相對應元件的電阻值。變頻器電路中的相同電路很多，如6路IGBT驅動脈沖傳輸通道，其中6個支路是完全一樣的，從MCU脈沖信號輸出引腳，至緩沖電路、至驅動IC，至IGBT的柵、射極電路。任何其中1路或數個支路中的電阻或其它元件損壞，可參考未損壞支路中貼片元件的參數值，如無標識，可在電路板上測量確定或?qū)⒃该撾娐钒暹M(jìn)行測定。
2.據電路類型確定元件參數。如微控制器引腳上連接的上拉、下拉電阻損壞，MCU需外接上拉、下拉電阻的數字端口，只要確定損壞貼片電阻為MCU引腳的上位、下接電阻，則可以直接確定該損壞元件的阻值也在3.3~10kΩ的范圍之內。也可以參考其它上位、下拉電阻的電阻值。
3.參考同類機型確定元件參數值。沒有相同電路可能參考，也不能像上拉、下拉電阻一樣可以大致“估算”出元件的參數，找到同類機型進行比對測量，也能確定損壞元件的參數值。
分享就到這里啦，需要采購貼片電阻等電子元器件產品歡迎留言或在線咨詢！
