X電容和Y電容差模信號的消除方式
消除差模信號，就是要將差模信號短路。短路之后，差模信號就變?yōu)?V了。
而差模干擾信號，通常指的是混雜在有用信號中的差模高頻干擾信號。這類信號通常是根據電磁感應定律，利用電路本身的回路面積，從外界電磁波或劇變電磁場中感應進來的。通過削弱回路附近的電磁輻射強度（增加屏蔽）、降低回路阻抗（提升回路抗干擾能力），或縮小回路的面積（減少感應），可以減少差模干擾信號。
但如果差模干擾信號仍然進入了回路，它們將混雜在正常信號中，對正常信號造成干擾，乃至影響電路的正常工作。因此，必須設法將差模干擾信號短路掉，或者為差模干擾信號提供一個低阻抗子回路。以下是X電容和Y電容差模信號的消除方式

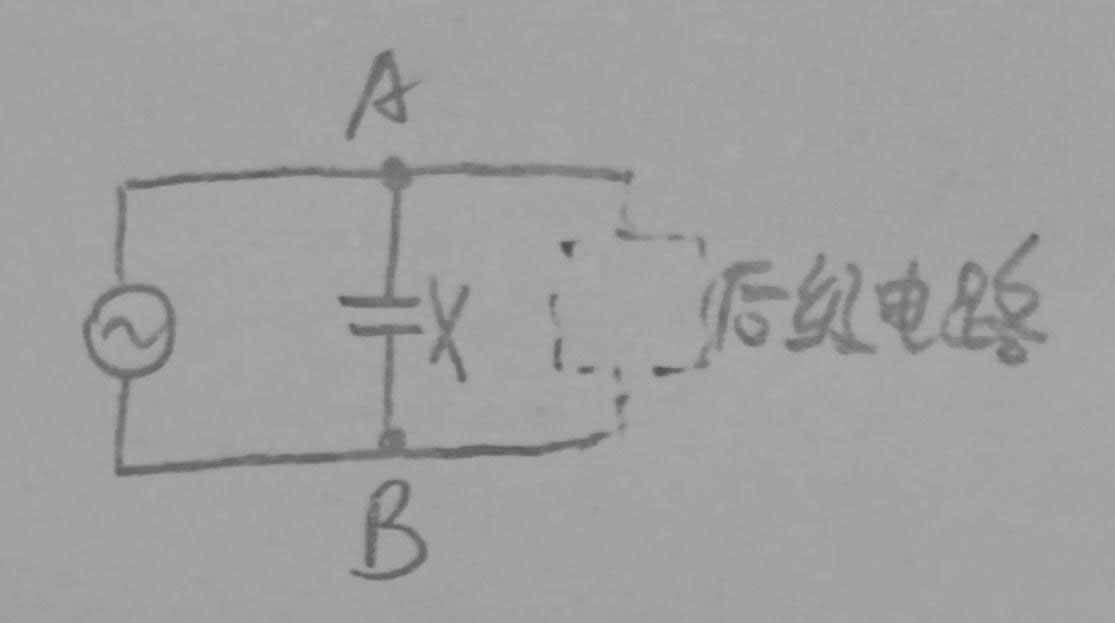

下面的電容X可以將信號源中的差模干擾信號短路掉：
X電容
如何消除共模信號
消除共模信號，就是要將共模信號短路到地。短路之后，共模信號就為0V了。

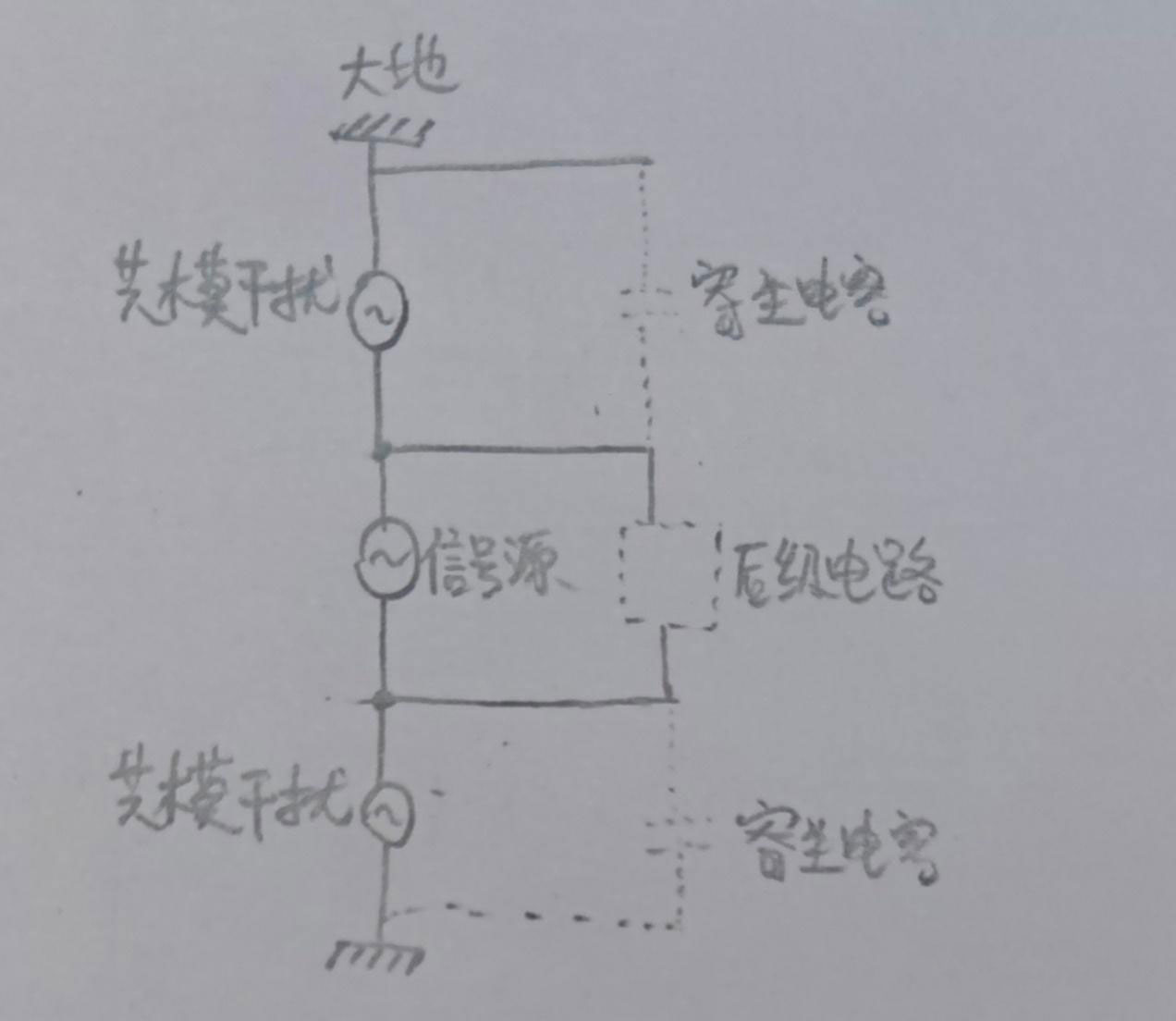

共模干擾信號通常是電路的兩根導線各自與地構成的回路傳導進來的，其可能來自于原電路回路的電流和阻抗，也可能來源于電磁感應，或者二者皆有。通過削弱這兩個回路附近的電磁輻射強度（增加屏蔽）、降低這兩個回路上的導線電流或阻抗（降低壓降），或縮小回路的面積（減少感應），都可以減少共模干擾信號。如下圖所示：
共模干擾
但如果共模干擾信號仍然進入了這兩個回路，則可能會產生兩個危害：
如果兩個干擾回路的電動勢和阻抗不完全一致，則它們的差值會變成差模干擾信進入電路，影響電路的正常工作；
無論這兩個干擾規律的電動勢是否完全一致，它們都會導致正常電路的兩根導線上的電勢相對于大地浮動，可能會導致這兩根線與大地之間存在幾十、幾百乃至幾千伏的浮動電勢，當人體接觸到它們的時候會觸電。
因此，必須設法將共模干擾信號短路到地，或者為共模干擾信號提供一個低阻抗的接地子回路。一旦這樣做，則浮動電勢就會變得很低，從而提高電路對人體的安全性。

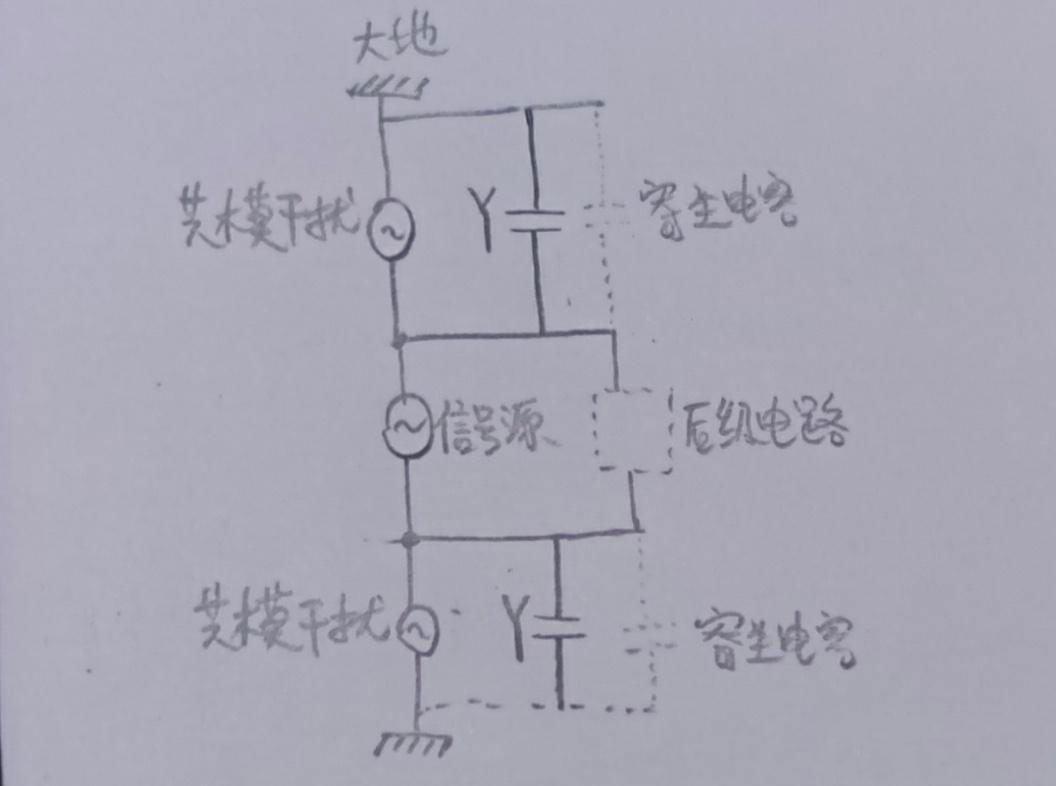

下面的電容Y就可以將信號源/電源中的共模干擾信號短路到地：
如需更詳細的信息或具體型號的規格參數，請查閱相關制造商的產品手冊或了解平尚電子科技官方網站為您解答。
