開源硬件設計：基于負溫度系數貼片電阻的過流保護電路DIY

開源硬件設計：基于負溫度系數貼片電阻的過流保護電路DIY

在現代電子設備的設計中，過流保護電路是確保設備安全穩定運行的關鍵部分。無論是家用電器、工業控制設備還是汽車電子系統，過流保護都顯得至關重要。本文將介紹一種基于負溫度系數（NTC）貼片電阻的過流保護電路DIY設計，并特別提及車規級電阻AEC-Q200的應用。

一、負溫度系數（NTC）貼片電阻簡介

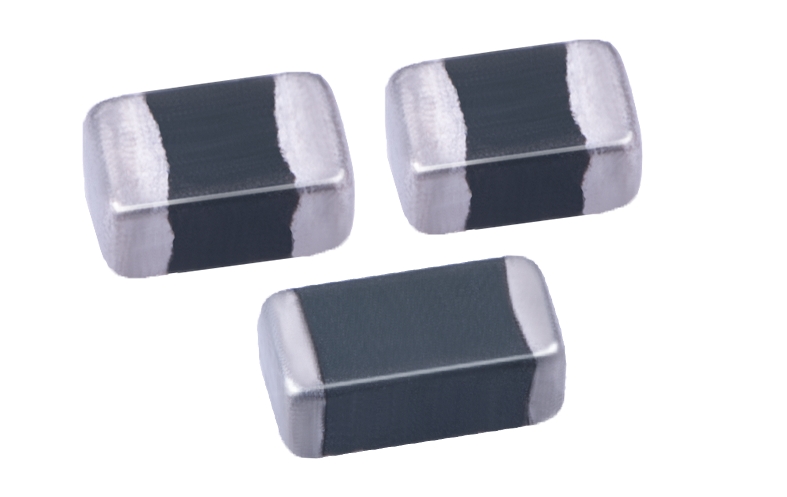

負溫度系數（NTC）熱敏電阻是一種電阻值隨溫度升高而降低的特殊電阻。這種特性使得NTC電阻在電路中常用于抑制啟動時的浪涌電流。當電流通過NTC電阻時，電阻的發熱效應導致溫度升高，電阻值逐漸減小。這種特性在啟動電流較大的場合特別有用，如開關電源、電機啟動以及LED照明電路等。

二、DIY過流保護電路設計

電路組成

核心元件：NTC貼片電阻（車規級AEC-Q200認證）

輔助元件：限流電阻、穩壓二極管、電容器等

負載：待保護的電子設備或電路

工作原理

在正常工作時，NTC貼片電阻的初始高電阻值限制了啟動電流，避免了浪涌電流對電路的沖擊。

隨著電路溫度的逐漸升高，NTC電阻的電阻值逐漸降低，電路進入正常工作狀態。

在發生過流情況時，由于電流增大，NTC電阻的溫度迅速上升，電阻值進一步降低，但此時由于電流過大，產生的熱量也足以觸發保護機制（如熔斷保險絲或觸發保護電路），從而切斷電路，保護負載不受損害。

電路設計

將NTC貼片電阻串聯在電路的輸入端，作為啟動電流的限制元件。

在NTC電阻后級，設置限流電阻和穩壓二極管，以進一步穩定電路的工作狀態。

通過電容器等元件，濾除電路中的高頻噪聲和干擾。

元件選擇

NTC貼片電阻：選擇具有車規級AEC-Q200認證的NTC電阻，以確保在高溫、高濕等惡劣環境下仍能保持穩定的性能。AEC-Q200認證為汽車電子元件提供了嚴格的可靠性和應力測試標準，是汽車電子系統中常用的元件認證標準。

限流電阻和穩壓二極管：根據電路的負載特性和工作電壓，選擇合適的限流電阻和穩壓二極管。

電容器：選擇具有高頻特性、低損耗的電容器，以確保電路的穩定性和抗干擾能力。

三、電路測試與優化

測試步驟

在搭建好電路后，首先進行空載測試，檢查電路是否存在短路或斷路現象。

接入負載后，逐步增加輸入電壓，觀察電路的啟動電流和穩態電流是否符合設計要求。

進行過流測試，模擬電路發生過流情況，檢查保護機制是否能夠迅速、準確地切斷電路。

優化建議

根據測試結果，調整NTC電阻的阻值、限流電阻的阻值和穩壓二極管的電壓值，以優化電路的性能。

在可能的情況下，增加額外的保護措施，如熔斷保險絲、過流繼電器等，以提高電路的可靠性和安全性。

四、未來的應用發展

基于NTC貼片電阻的過流保護電路具有結構簡單、成本低廉、易于實現等優點，在家用電器、工業控制設備以及汽車電子系統中具有廣泛的應用前景。特別是在汽車電子系統中，由于需要承受高溫、高濕、振動等惡劣環境的影響，選擇具有車規級AEC-Q200認證的元件顯得尤為重要。

未來，隨著電子技術的不斷發展，對過流保護電路的要求也將越來越高。通過不斷優化電路設計、提高元件的性能和可靠性，我們可以為電子設備提供更加安全、穩定的運行環境。同時，新型材料的應用也將為NTC電阻和過流保護電路的發展帶來新的機遇和挑戰。

總之，DIY基于負溫度系數貼片電阻的過流保護電路是一種簡單而有效的保護方法。通過合理選擇元件、優化電路設計，我們可以為電子設備提供可靠的過流保護，確保其在各種惡劣環境下仍能安全、穩定地工作。
