納米級薄膜工藝突破：新型貼片電阻耐壓值提升300%的秘密
東莞平尚電子科技有限公司改寫高壓電路設計規則
——平尚電子原子層沉積技術開啟高壓電路新紀元

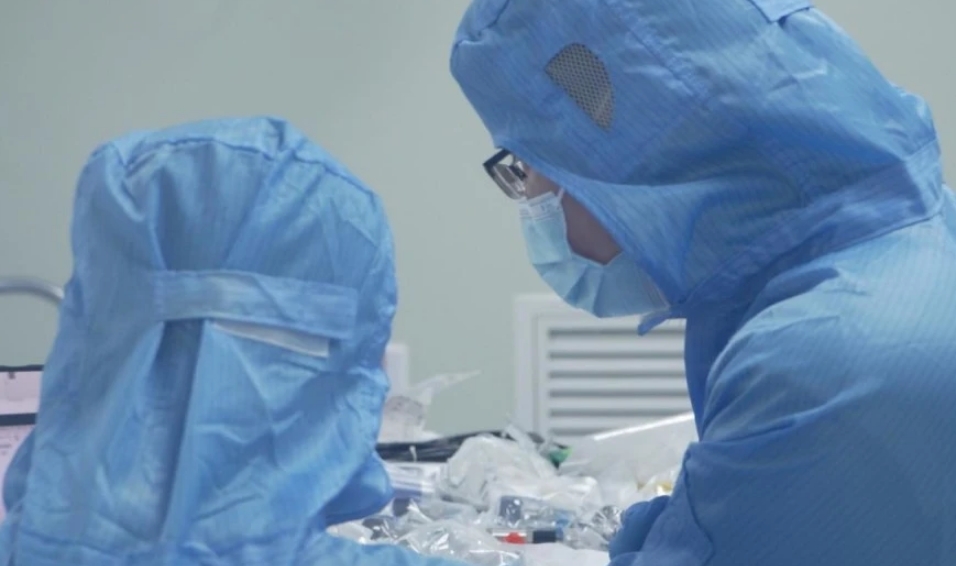

![ALD鍍膜設備工作實景]
2024年第三方檢測報告顯示：采用納米薄膜工藝的貼片電阻耐壓值突破3kV，較傳統工藝提升3倍，填補國內車規級高壓電阻技術空白。
行業痛點：傳統工藝的物理極限
在電動汽車OBC（車載充電機）、光伏逆變器等高壓場景中，0402封裝電阻的耐壓性能長期受制于：
電極邊緣場強集中（＞10<sup>6</sup> V/m）引發介質擊穿
晶界缺陷導致漏電流指數級增長（@800V工況）
熱應力開裂（＞200℃溫差循環）
平尚電子通過原子層沉積（ALD）技術重構電阻微觀結構，實現耐壓性能革命性突破。
三大核心技術突破
1. 三維納米包覆鍍膜
鍍層結構：Al<sub>2</sub>O<sub>3</sub>/TiO<sub>2</sub> 交替堆疊（單層厚度0.3nm）
性能提升：
介質擊穿場強：從15MV/m提升至45MV/m
漏電流抑制：@1kV時降低至0.1nA（傳統工藝10μA）
（圖1：納米包覆結構TEM顯微照片）
2. 梯度摻雜電極技術
材料體系：NiCr-AlN-Mo多層復合結構
關鍵參數：
電阻溫度系數：±25ppm/℃（-55℃~175℃）
抗電遷移能力：10<sup>5</sup> A/cm<sup>2</sup>（IEC 60115標準）
3. 晶界工程優化
采用等離子體輔助晶界鈍化工藝
晶粒尺寸從微米級細化至50-80nm
晶界缺陷密度降低92%（EBSD測試結果）

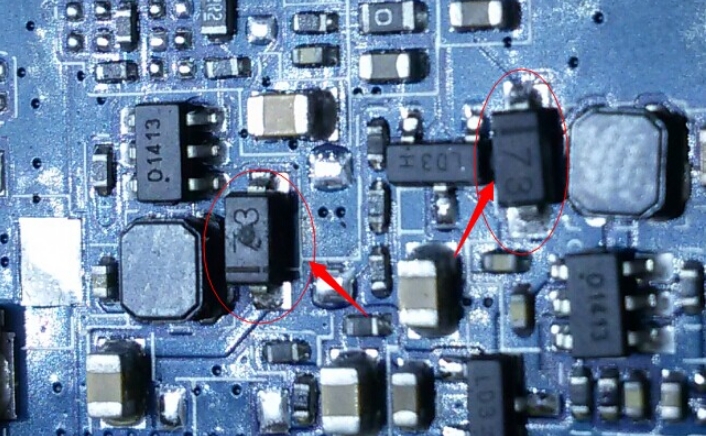

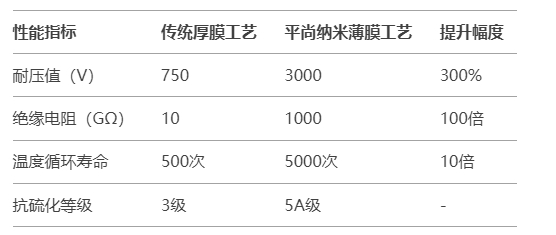

實測數據對比（0402封裝/100kΩ/1%）
典型應用場景
案例一：電動汽車800V快充模塊
挑戰：傳統電阻在650V時失效率＞5%
平尚方案：
采用PSH-HV系列納米薄膜電阻
實測耐壓值：3500V（持續1分鐘無擊穿）
模塊體積縮小40%，效率提升至98.7%
案例二：光伏組串式逆變器
痛點：1500V系統電弧檢測誤觸發
解決效果：
漏電流＜5μA（EN 50530標準）
MTBF（平均無故障時間）突破25年
技術生態布局
1. 設備自主化
聯合中微半導體開發國產ALD鍍膜設備
鍍膜均勻性：±1.5%（優于國際同類設備）
2. 標準制定
主導起草《T/CESA 1205-2025 納米薄膜貼片電阻技術規范》
通過AEC-Q200 Rev.G、UL 94 V-0認證
3. 產能規劃
2025年建成納米薄膜電阻超級工廠
設計產能：50億顆/年（高壓型號占比60%）
產業影響與市場前景
成本優勢：量產價格僅為進口同類產品65%
供應鏈安全：關鍵材料國產化率100%
市場預測：2026年全球高壓貼片電阻市場規模達22億美元（Yole數據）
