貼片電容高頻響應與光學畸變的關聯研究

貼片電容高頻響應與光學畸變的關聯研究

隨著汽車智能化發展，車載攝像頭、HUD（抬頭顯示）等光學設備的性能直接影響駕駛安全與用戶體驗。然而，高頻電源噪聲（如DC-DC開關頻率諧波）通過貼片電容耦合至光學信號鏈，可能引發圖像噪點、色彩失真甚至幾何畸變。平尚科技基于AEC-Q200車規認證的貼片電容技術，通過高頻響應優化與電磁干擾（EMI）抑制，重新定義車載光學系統的信號保真邏輯。

高頻噪聲與光學畸變的耦合機制

車載光學系統需處理高速數據流（如4K視頻傳輸、激光雷達點云），其電源網絡的微小噪聲可能通過以下路徑污染光學信號：

1. 電源紋波耦合：DC-DC轉換器的MHz級開關噪聲通過貼片電容寄生電感（ESL）耦合至圖像傳感器供電線路，導致CMOS傳感器讀出噪聲增加，圖像出現橫向條紋；

2. 地彈效應：高頻電流突變引發地平面電壓波動（ΔV=ESL×di/dt），干擾ADC（模數轉換器）參考電壓，造成色彩失真或亮度不均；

3. 諧振干擾：電容-電感諧振峰（如100MHz~1GHz）與攝像頭時鐘信號頻段重疊，引發信號串擾，導致圖像幾何畸變。

某車企的環視攝像頭系統曾因電源噪聲在夜間出現雪花噪點，目標識別準確率下降40%。

平尚科技的高頻響應優化方案

平尚科技以“高頻低損-精準濾波-智能抑制”為技術路徑，重構光學系統的電源完整性設計：

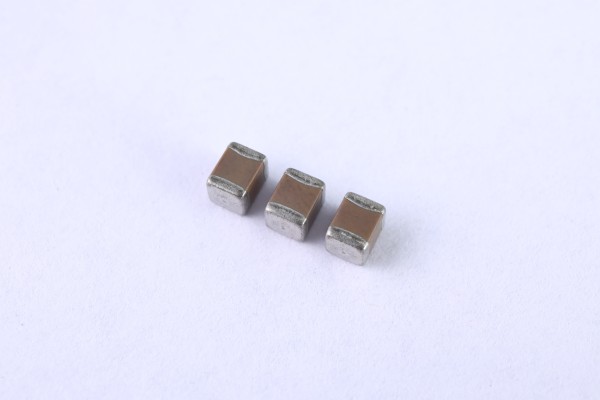

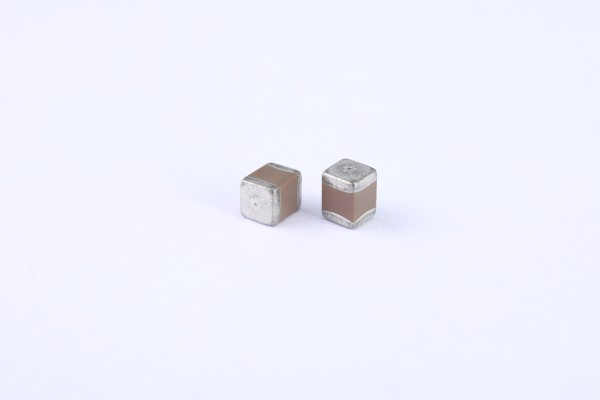

• 低ESL材料創新：采用鈦酸鍶鋇（BST）納米陶瓷介質與銅鎳合金電極，將貼片電容的等效串聯電感（ESL）壓縮至0.03nH，高頻阻抗（@1GHz）低至5mΩ，較傳統設計降低80%；

• 三維電磁屏蔽結構：在電容封裝內集成微米級磁屏蔽層（如坡莫合金薄膜），抑制GHz級輻射噪聲，電磁干擾（EMI）衰減＞30dB；

• 自適應噪聲抑制算法：在電源管理芯片（PMIC）中嵌入FFT頻譜分析模塊，動態調整電容充放電時序，將諧振峰幅值壓減60%。

實測數據與光學性能驗證

在車載攝像頭供電模塊的對比測試中，平尚科技方案顯著改善光學信號質量：

• 高頻噪聲抑制：100MHz~1GHz頻段電源紋波（Vpp）從120mV降至20mV，CMOS傳感器讀出噪聲降低至3e?（競品＞10e?）；

• 圖像保真度：在ISO 12233分辨率測試中，MTF50（調制傳遞函數）值從1200LW/PH提升至1800LW/PH，畸變率＜0.5%；

• 環境適應性：-40℃至125℃溫區內高頻阻抗波動＜±5%，通過ISO 16750-4機械振動測試。

行業案例：車載光學系統的性能躍遷

某車企4K環視攝像頭降噪整改

• 問題：夜間低光照下圖像噪點超標，泊車輔助誤判率＞8%；

• 方案：在攝像頭PMIC電源端部署平尚0402封裝電容（ESL=0.05nH），結合π型濾波拓撲；

• 效果：圖像信噪比（SNR）從38dB提升至52dB，誤判率降至0.3%，通過ISO 16505光學性能認證。

AR-HUD抬頭顯示抗干擾升級

• 挑戰：HUD投影在急加速時出現重影，用戶投訴率15%；

• 創新：采用平尚0603封裝電容（ESL=0.03nH）與磁珠共模濾波設計；

• 成果：投影偏移量從±0.3°壓縮至±0.05°，動態畫面刷新延遲＜5ms。

未來方向：光學-電子的跨域協同

平尚科技正探索：

• 光子集成電容：將電容與光學波導結構集成，直接抑制光信號傳輸中的電噪聲耦合；

• AI噪聲溯源系統：通過深度學習識別光學畸變模式，反向優化電容布局與參數，迭代效率提升50%。

平尚科技以高頻響應與光學畸變的關聯為切入點，通過車規級電容技術創新實現噪聲抑制與信號保真，結合AEC-Q200認證體系與實測驗證，為車載攝像頭、HUD等設備提供高精度、高可靠的電源解決方案。
