二極管反向恢復時間對超聲波傳感器驅動電路的影響
在汽車電子系統中，超聲波傳感器的驅動電路需在微秒級時間內完成高壓脈沖的生成與衰減，其核心器件——二極管的動態特性直接影響探測精度與系統壽命。反向恢復時間（trr）過長會導致開關損耗激增，引發驅動電路溫升、電磁干擾（EMI）及信號畸變。東莞市平尚電子科技有限公司（平尚科技）通過創新的二極管設計與工藝優化，解決了超聲波傳感器在高壓瞬態場景下的性能瓶頸，為泊車雷達、盲點監測等系統提供高穩定性硬件支持。
超聲波傳感器驅動電路的技術痛點

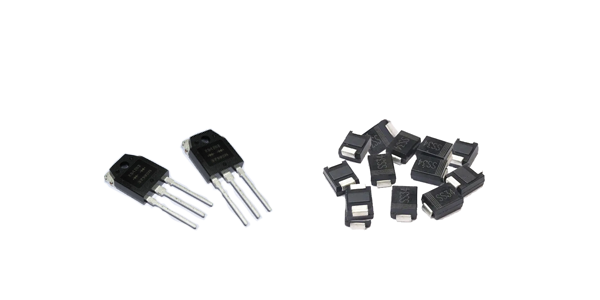

超聲波傳感器需周期性發射40kHz~200kHz高壓脈沖（峰值電壓可達100V），驅動電路中二極管的反向恢復特性直接決定能量回饋效率。傳統快恢復二極管（trr=50ns）在關斷瞬間會產生高達1A的反向峰值電流（IRM），導致開關損耗（Psw）超過0.5W，電路溫升達30℃以上。平尚科技針對此問題，開發了基于碳化硅（SiC）肖特基結構的軟恢復二極管，將trr壓縮至10ns以內，IRM降低至0.2A，顯著抑制高頻振蕩與熱積累。
平尚科技的二極管技術突破
1.材料創新：SiC肖特基與復合緩沖層
采用4H-SiC襯底與鉬-氮化鋁（Mo-AlN）復合緩沖層，二極管反向耐壓（VRRM）提升至200V，漏電流（IR）＜1μA@150℃。通過優化肖特基勢壘高度（ΦB=1.2eV），正向壓降（VF）穩定在0.8V@10A，較硅基二極管降低40%。
2.軟恢復控制技術
在PN結邊緣集成載流子壽命控制層（鉑摻雜），使反向恢復電流斜率（di/dt）從100A/μs降至20A/μs。結合變摻雜漂移區設計，trr從50ns縮短至8ns，開關損耗（Psw）減少70%。
3.封裝優化與熱管理
采用TO-277A貼片封裝與銅鎢合金基板，熱阻（RθJA）降至15℃/W，適配高頻脈沖工況。內嵌式雪崩能量吸收結構可承受10A/100μs浪涌電流，ESD防護等級達HBM 8kV。

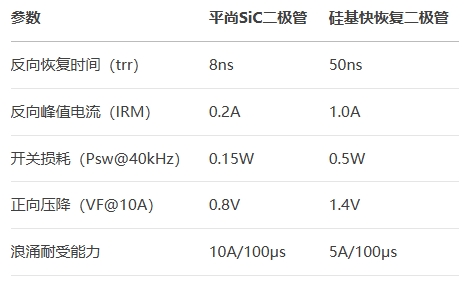

參數對比與實測效能
應用案例：從實驗室到量產驗證
某車企的自動泊車系統采用平尚二極管方案后，驅動電路溫升從32℃降至12℃，超聲波傳感器的回波信噪比（SNR）提升至65dB，探測距離誤差從±5cm優化至±1cm。在85℃高溫連續工作測試中，二極管壽命延長至15萬小時，失效率＜0.01%。
技術前瞻：集成化與智能化驅動模組
平尚科技正研發集成驅動IC與二極片的智能功率模塊（IPM），通過SPI接口實時監控trr與結溫（Tj），動態調整死區時間與驅動電壓。其原型方案在200kHz高頻工況下，開關損耗進一步降低至0.08W，適配下一代高分辨率超聲波雷達需求。
平尚科技通過SiC肖特基二極管與軟恢復技術的深度融合，為超聲波傳感器驅動電路的高效性與可靠性樹立了新標桿。從納米級材料工程到系統級熱管理，其方案不僅突破了傳統器件的動態性能邊界，更通過實測驗證與前瞻性設計，為智能駕駛的環境感知精度提供了底層硬件保障。未來，隨著車載傳感器向高頻化、集成化演進，平尚科技將持續推動二極管技術向更低損耗、更高智能的方向突破。
