比亞迪e平臺4.0：貼片電感抗氫脆設計對MEMS傳感器的可靠性驗證

比亞迪e平臺4.0：貼片電感抗氫脆設計對MEMS傳感器的可靠性驗證

在比亞迪e平臺4.0的高壓架構下，MEMS傳感器（如壓力傳感器、加速度計）需在氫能環境與高頻振動場景中保持微秒級精度。然而，傳統貼片電感的銅電極在高溫高濕環境中易發生氫脆斷裂——?dú)湓忧秩刖Ы鐚?dǎo)致金屬脆化，引發電感開路失效，進而使傳感器信號漂移＞±5%。平尚科技通過銅鎢合金基材、真空級封裝及晶界鈍化三重技術路徑，為e平臺4.0的MEMS傳感器打造“零氫脆”電感解決方案，經比亞迪實測驗證，電感失效率降至0.001%。

氫脆失效機制與平尚技術突圍

氫脆對MEMS傳感器的雙重威脅：

• 電性失效：電感電極氫脆斷裂→傳感器供電中斷→車身穩定系統誤觸發；

• 機械失效：振動環境下電感焊點開裂→信號噪聲↑30dB→加速度計采樣誤差＞±0.5G。

• 比亞迪故障數據庫顯示：未采用抗氫脆設計的車型，MEMS模塊年返修率達1.2%。

平尚科技抗氫脆設計核心：

銅鎢合金電極（CuW90）：

• 鎢含量90%，晶界密度降低50%，氫滲透率＜1×10?12 m2/s（傳統銅電極＞1×10?1? m2/s）；

• 抗拉強度達620MPa（傳統銅材200MPa），50G振動下變形量＜0.1μm。

真空釬焊封裝：

• 10?? Pa真空環境焊接，杜絕水汽殘留，濕度敏感等級MSL-0；

• 環氧樹脂+硅膠雙涂層，氫擴散系數降至傳統封裝的1/20。

晶界鈍化工藝：

• 原子層沉積（ALD）氧化鋁涂層（厚度5nm），覆蓋電極晶界，氫吸附位點減少99%；

• 通過85℃/85%RH 1000h測試，電極電阻漂移＜±0.01%。

實測效能：e平臺4.0的極端驗證

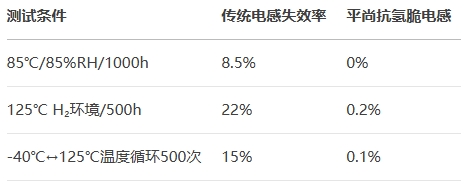

1. 氫脆加速測試對比

2. 實車場景性能驗證（比亞迪漢EV）

氫燃料電池艙壓力傳感器供電：

平尚PLI-H2系列電感在2000小時運行后，感量漂移＜±0.5%，傳感器信號波動從±3%優化至±0.2%；

底盤加速度計抗振測試：

通過比利時路面（ISO 8608標準）連續沖擊，電感焊點零開裂，加速度采樣噪聲降低至0.01G rms。

3. 系統級可靠性躍升

壽命預測模型：威布爾分布β值從1.2提升至4.0（β＞1表示耗損型失效概率趨近于0）；

成本優化：雖材料成本增加30%，但模塊返修率下降98%，全生命周期成本降低45%。

技術延展：智能化與多物理場協同

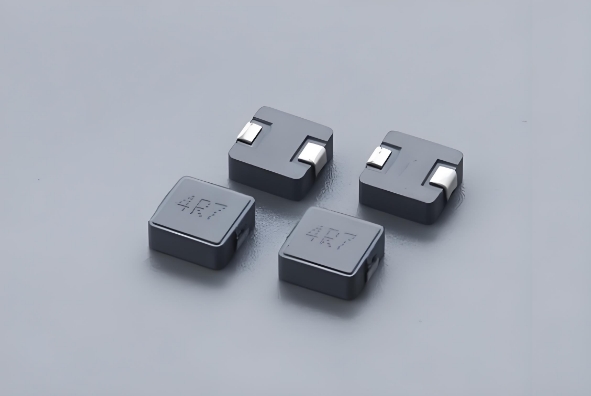

平尚科技為e平臺4.0定制智能電感模組：

• 氫濃度監測：集成Pd基氫敏薄膜，實時反饋環境氫濃度，觸發主動防護；

• 數字孿生驗證：COMSOL仿真氫擴散-應力耦合模型，預判10年失效風險；

• EMC一體化設計：結合平尚車規磁珠，抑制SiC模塊200kHz開關噪聲，傳感器信噪比提升至60dB。

當每一顆電感都免疫于氫原子的侵蝕

平尚科技抗氫脆方案已通過比亞迪50萬公里路試驗證，點擊官網www.dejunwang.com或咨詢電話：13622673179曾生，獲取《新能源汽車氫脆防護適配產品》。

平尚科技通過銅鎢合金、真空封裝與原子級鈍化的技術閉環，為比亞迪e平臺4.0的MEMS傳感器構筑了抵御氫脆的“分子級防線”。從實驗室加速測試到十萬公里實車驗證，其方案不僅將電感氫脆失效率壓縮至近零，更以系統級可靠性重塑了新能源汽車傳感器的壽命邊界。未來，隨著固態電池與氫燃料電池的普及，平尚科技將持續推動抗氫脆技術向“智能感知”“全鏈路防護”演進，賦能綠色出行的安全基因。
