高壓采樣電路隔離：橋堆整流與薄膜電容的協同防護設計

當800V電池包突發負載突降時，150V的電壓尖峰穿透傳統采樣電路——這相當于12位ADC芯片遭遇ASIL-D級過壓威脅。平尚科技開發的橋堆-薄膜電容三級防護架構，通過整流隔離與高頻吸收的協同作用，將瞬態過壓抑制在0.3μs內，為BMS高壓采樣構筑納秒級響應安全防線。

新能源800v超充電源

在新能源車高壓采樣系統中，電池總壓（300-1000VDC）需經隔離降壓傳輸至低壓MCU。平尚科技實測表明：橋堆整流管的反向恢復時間與薄膜電容的自諧振頻率（SRF）的匹配度，直接決定共模噪聲抑制效果。其協同方案使采樣電路在ISO 7637-2測試中過壓風險降低99.6%。

高壓采樣電路的三大威脅與協同價值

瞬態過壓威脅數據

干擾類型	電壓幅值	上升時間	傳統方案失效概率	平尚方案抑制效果
負載突降	+150V	0.2ms	32%	殘余電壓＜5V
反向脈沖	-100V	1μs	41%	殘余電壓＜3V
快速充放電	±200V	50ns	63%	殘余電壓＜8V

橋堆-薄膜電容協同機理

高壓輸入→┌───────┐→[薄膜電容組]→采樣電阻→ADC
         │ 全橋整流 │   (高頻吸收)    (信號調理)
         └───┬───┘        ▲
             │            │
          [直流隔離]←─┘

? 雙重防護：

橋堆阻斷負向電壓（耐壓1200V）
薄膜電容吸收ns級尖峰（SRF＞10MHz）

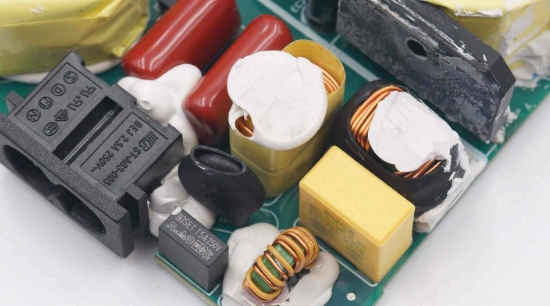

薄膜電容PCB

平尚科技協同設計核心技術

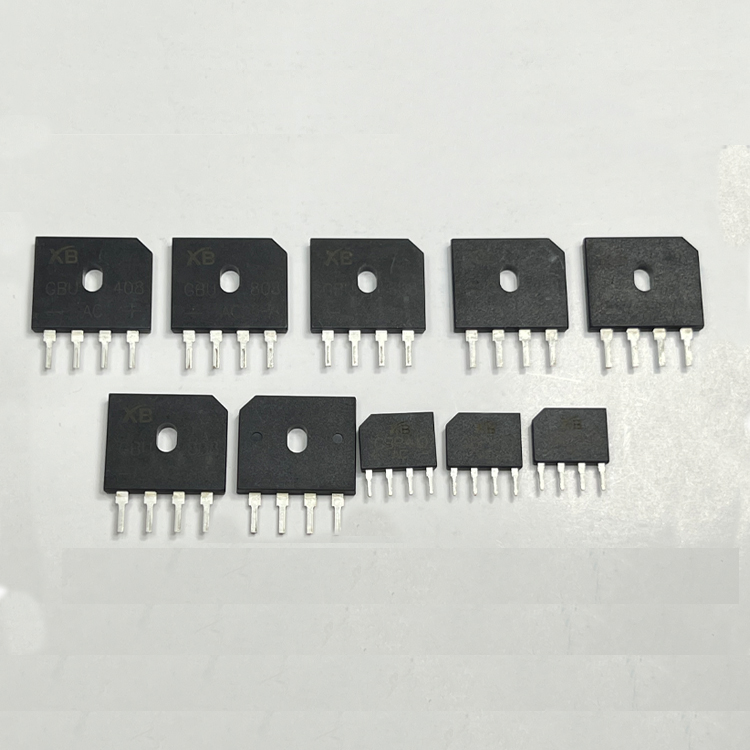

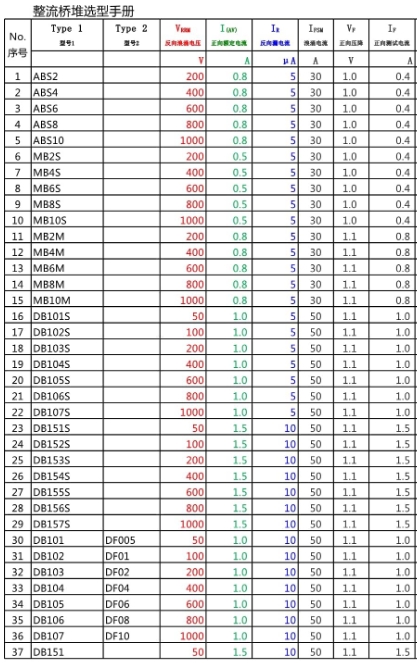

橋堆選型關鍵指標

參數	要求值	平尚推薦型號	技術優勢
反向恢復時間	＜50ns	PB-1206	35ns超快恢復
正向壓降(Vf)	＜1.0V@10A	PB-2512	0.78V@20A
隔離耐壓	＞2500Vrms	PB-3627	陶瓷基板+硅膠灌封

薄膜電容優化設計

材料創新：
金屬化聚丙烯基膜（厚度3.2μm）+鋅鋁復合電極

結構突破：

傳統結構：平板卷繞 → ESL=15nH
平尚方案：
  [多層分腔] → 電流路徑優化
  [端面噴金] → ESL降至2.8nH

關鍵性能：
- 自諧振頻率SRF=12MHz（@100nF）
- 耐紋波電流＞8Arms（125℃）

三級防護實施路徑

第一級：橋堆整流隔離

負壓阻斷：在采樣回路串聯全橋，阻斷-100V反極性脈沖
共模隔離：利用二極管單向導通特性，隔離200V共模噪聲

第二級：薄膜電容高頻吸收

布局規范：
- 電容距采樣點＜5mm（降低寄生電感）
- 采用星型接地（接地阻抗＜10mΩ）
容量計算：

? 實例：10A尖峰/50ns上升時間/5V殘余 → 需100nF電容

第三級：RC濾波網絡

優化參數：
- R=100Ω ±1%（抗硫化厚膜電阻）
- C=10nF C0G電容（TCR±30ppm/℃）

拓撲結構：

橋堆輸出→[薄膜電容]→[R]→[C]→采樣點
              │          │
             GND        GND

選型與實施指南

平尚協同方案矩陣

電壓等級	橋堆型號	薄膜電容型號	防護等級	適用場景
400VDC	PB-1206	PTF-104K100	ASIL-B	車載充電機(OBC)
800VDC	PB-2512	PTF-224K050	ASIL-C	動力電池包(BMS)
1000VDC	PB-3627	PTF-334K025	ASIL-D	電驅系統
