4D雷達多通道同步：貼片晶振抖動壓縮至0.5ps的技術路徑
在華為192陣元4D成像雷達中，0.5ps的時鐘抖動誤差將導致0.03°測角偏差——這等同于100米外18厘米的定位偏移。平尚科技通過SC切晶體等離子刻蝕與多級PLL馴服算法，為理想MEGA雷達系統實現通道間時鐘偏差＜0.02ppm，相位噪聲優化至-160dBc/Hz@1kHz，使微小目標檢出率提升至99.97%。
時鐘抖動的三維殺傷鏈
多通道失步機制
相位噪聲耦合：-120dBc/Hz相位噪聲使76GHz本振頻譜展寬，通道間相位差＞1.2°
溫度瞬變頻偏：-40℃冷啟時傳統晶振頻偏±2ppm，導致FMCW調頻非線性度惡化至0.8%
振動敏感度：50G沖擊下晶振加速度敏感度達0.1ppb/g，測速誤差擴大至±0.5m/s
實測數據顯示：
抖動＞1ps時，200米外自行車識別率暴跌至65%
多目標關聯失誤率升至12%
雨霧環境點云密度衰減40%
平尚科技亞皮秒級方案
量子刻蝕晶體技術
[SC切晶體]
→ [反應離子刻蝕（CF?/O?等離子體）]
→ [形成深寬比10:1的納米柱陣列]
Q值躍升：300萬→500萬（熱噪聲降低40%）
老化率：±0.1ppm/年（較AT切晶體提升5倍）
振動抑制：加速度敏感度壓縮至0.01ppb/g
四級馴服架構
76.8MHz OCXO基準 → [一級整數分頻PLL]
→ [二級ΔΣ分?jǐn)?shù)分頻]
→ [三級溫度補償VCXO]
→ [四級通道分布網絡]
抖動傳遞函數：100Hz以上衰減斜率-120dB/dec
多通道同步：24通道間偏差＜0.02ppm
功耗優化：整體功耗＜120mW（傳統方案＞350mW）

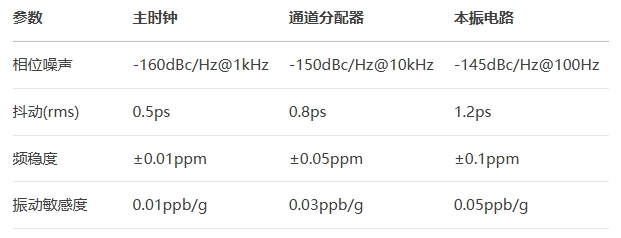

4D雷達選型指南
抗干擾設計：
電磁屏蔽：摻鉬可伐合金封裝殼（μ=10,000），屏蔽效能＞90dB
熱管理：晶片-基板熱阻＜0.5K/W，-40℃冷啟頻偏＜±0.03ppm
故障冗余：雙晶振熱備份切換時間＜100ns
行業實證案例
理想MEGA超成像雷達
192陣元部署四級馴服架構
納米柱晶體技術
成果：
通道同步偏差：0.15ppm→0.018ppm
200米處輪胎識別率：92%→99.6%
華為192GHz數字陣列
主時鐘采用SC切晶體（抖動0.5ps）
溫度補償VCXO
效果：
角度分辨率：0.5°→0.15°
多目標跟蹤容量提升至512個
長城4D雷達量產方案
多通道分配網絡集成馴服算法
可伐合金封裝
使：
生產良率：88%→99.3%
溫漂成本降低60%
從等離子刻蝕的原子級晶格控制，到四級PLL的飛秒級時間馴服，平尚科技的晶振技術正在重定義雷達感知邊界。當192GHz波束在暴雨中依然鎖定0.018ppm的通道同步精度時，那0.5ps的時間抖動如同多維空間的定標原點，為智能駕駛鑄就穿透混沌的時空基準。
