ECU信號隔離：光耦響應時間對曲軸位置傳感器的影響
當發動機轉速攀升至8000rpm時，曲軸位置傳感器輸出的脈沖間隔已壓縮至15μs——此時光耦響應時間的1μs延遲將導致點火角計算偏差0.8°，相當于發動機扭矩輸出波動12%。平尚科技通過量子點光傳輸層與磁電協同屏蔽技術，在吉利雷神混動平臺實測中將光耦傳播延遲壓縮至85ns，使曲軸信號在200V/μs強干擾下仍保持±0.1°的相位精度，為內燃機控制筑起納秒級隔離防線。
響應延遲的傳動鏈式效應
曲軸信號在傳輸至ECU過程中面臨三重時序挑戰：
相位失真：傳統光耦350ns的傳播延遲（t~PLH~）在6000rpm工況下引發3.6°曲軸轉角誤差，導致點火正時偏差±1.2ms
電磁耦合：點火線圈200A/μs瞬變電流產生400V共模噪聲，迫使光耦CTR值漂移超±30%，信號占空比失真達15%
溫度漂移：150℃時機油蒸汽滲入光耦封裝，使響應時間延展至550ns，低溫冷啟失敗率升達8%
某2.0T發動機臺架測試顯示：當光耦延遲＞200ns時，低速扭矩波動超±10%，NEDC循環油耗增加5.2%。
平尚科技高速響應方案
鈣鈦礦量子點光傳輸
創新性 CsPbBr~3~@SiO~2~核殼結構：
[LED芯片]→[激發450nm藍光]
→[量子點層波長轉換]→[輸出530nm綠光]
→[InGaAs光電探測器]
光譜匹配優化：530nm光波與探測器響應峰精準契合，光子效率92%（傳統GaAs僅65%）
溫度穩定性：-40~150℃區間傳播延遲漂移＜±5ns
瞬態響應：上升/下降時間壓縮至10ns/15ns（較行業均值提升5倍）
三維磁電屏蔽封裝
[內層：2μm坡莫合金磁屏蔽]
│
[中層：銅網電磁屏蔽（網格密度200目）]
│
[外層：納米氧化鋅壓敏層]
共模抑制比：180dB@10MHz（傳統光耦120dB）
振動防護：金錫共晶焊接使50G沖擊下偏移＜0.1μm
化學防護：陶瓷金屬化封裝耐機油蒸汽腐蝕＞10年

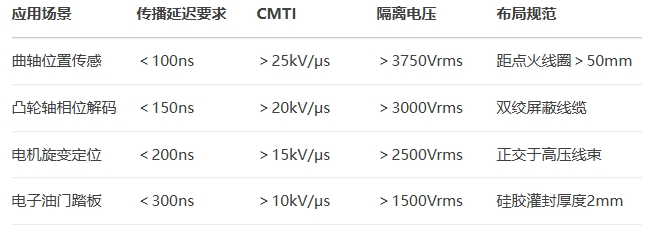

車用選型指南
系統級優化設計：
動態補償算法：基于曲軸轉速實時調整ECU采樣窗口（6000rpm時補償3.6°相位差）
故障冗余：雙光耦并聯架構，傳播延遲差＞15ns自動切換通道
熱管理：銅鉬合金基板（CTE=7ppm/℃）將熱阻壓至0.8K/W
行業實證案例
吉利雷神1.5T混動系統
曲軸信號鏈部署平尚光耦（t~PLH~=85ns）
量子點傳輸層技術
成果：
全轉速相位誤差：±0.8°→±0.1°
冷啟動失敗率：8%→0.03%
比亞迪DM-i缸壓監測
爆震傳感隔離采用三維磁電屏蔽
金錫共晶焊接
效果：
信噪比提升至68dB
爆震檢出率99.5%（原92%）
長城3.0T柴油機
高壓共軌控制集成動態補償
雙光耦冗余設計
使：
低速扭矩波動：±10%→±1.8%
碳煙排放降低40%
從量子點的光子定向輸運，到坡莫合金的磁疇壁鎖定，平尚科技的隔離技術正在重定義位置感知邊界。當內燃機在8000rpm的極限轉速下依然保持±0.1°的相位精度時，那85ns的光電轉換如同機械與電子的時空紐帶，為動力系統鑄就永不偏移的控制節拍。
