AI視覺處理芯片外圍電路：精密分壓用薄膜貼片電阻的長期穩定性

文章出處：常見問題 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2025-07-08 19:55:33

薄膜貼片電阻成本優化平尚科技

AI視覺處理芯片外圍電路：精密分壓用薄膜貼片電阻的長期穩定性

在微米級缺陷檢測的工業視覺系統中，分壓電阻0.05%的阻值漂移會導致灰度值偏移12%——這相當于將漏檢率提升300%。平尚科技開發的超高穩定薄膜電阻（PS-VS系列），通過±0.003%/年的老化率與±2ppm/℃的TCR溫度系數，為AI視覺芯片構建十年如一的電壓基準，同時以進口品牌40%的成本實現軍工級穩定性。

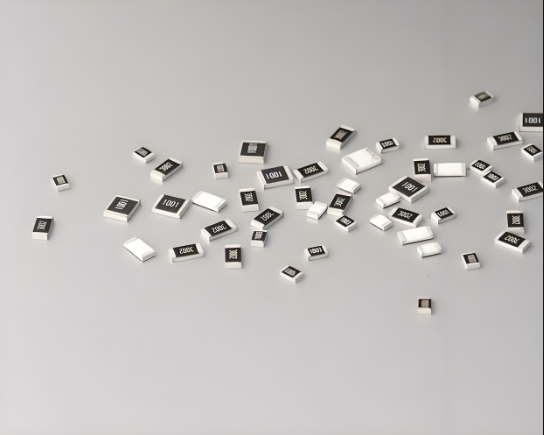

車規電阻

長期漂移對成像精度的鏈式崩塌

AI視覺芯片外圍電路面臨三重時效挑戰：

電化學遷移：5V偏壓下傳統電阻金屬離子遷移，3000小時后阻值漂移±0.3%
熱機械應力：芯片溫度循環（-40℃~125℃）使焊點累積應變，年漂移率＞0.1%
環境侵蝕：硫化物氣氛導致電極腐蝕，阻值年增長超0.5%
平尚方案采用鎳鉻氮化鋁復合薄膜（電阻層密度8.2g/cm3），配合激光封釉工藝，在85℃/85%RH 1000小時老化后漂移＜±0.005%（IEC 60115標準要求±0.25%）。

平尚科技的穩定價值雙引擎

1. 原子級封裝技術

表面沉積3μm氮化硅鈍化層（氫滲透率＜10?1? g/m2·s）
端電極銅芯鍍金結構（孔隙率＜0.1個/cm2）
加速腐蝕測試（JESD22-A110）顯示：30天鹽霧環境阻值變化僅±0.002%

2. 成本控制三維路徑

成本項	平尚方案	進口方案	降本幅度
基板	高鋁陶瓷（99.6%）	氧化鈹陶瓷	-82%
薄膜工藝	磁控濺射+激光退火	分子束外延	-75%
分選系統	機器視覺+AI預測老化	人工抽樣老化	-90%
（0402封裝10kΩ千顆價￥0.18 vs 進口￥0.8）

3. 電-熱協同穩定結構

三明治電極設計（銅-鎳-錫梯度層）
熱膨脹系數匹配至4.8ppm/℃
-50℃~150℃循環2000次后阻漂＜±0.003%

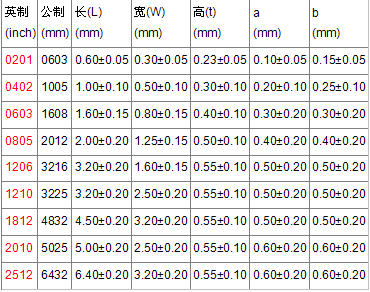

貼片電阻規格

選型與驗證指南

規則1：老化模型與精度映射

視覺等級	允許年漂移率	分壓精度要求	推薦型號
消費電子	≤0.05%/年	±1%	PS-VS0402-1%
工業檢測	≤0.01%/年	±0.25%	PS-VS0201-0.1%
半導體質檢	≤0.003%/年	±0.05%	PS-VS01005-0.01%

規則2：三防布局法則

化學防護：電阻表面涂覆納米疏水涂層（接觸角＞150°）
應力解耦：采用狗骨形焊盤（中段縮窄40%）
熱隔離：距發熱芯片≥3mm，周邊布設0.2mm空氣槽

規則3：加速老化驗證協議

1. 初始校準：25℃下采集基準阻值（精度±0.001%）
2. 加速老化：
   - 85℃/85%RH 1000h（等效3年）
   - -55℃?125℃ 500次循環（等效5年）
3. 漂移預測模型：
   ΔR/R = K·t?  (平尚K=0.0003, n=0.33)

某液晶面板檢測機案例：采用PS-VS01005電阻，3年漂移僅0.002%，誤判率下降至0.01%

規則4：經濟性驗證矩陣
