機器人應變傳感器信號調理：RC濾波網絡參數設計與噪聲抑制

當手術機器人指尖需要感知0.1克的組織壓力變化時，其信號鏈中的噪聲必須壓制在微伏級——精密電阻與電容的協同設計正成為機器人觸覺進化的核心密碼。

在機器人智能皮膚與柔性關節的演進浪潮中，應變傳感器信號調理技術直接決定了力覺反饋的精準度。平尚科技憑借AEC-Q200車規認證的電子元器件體系，其貼片電阻與電容協同構建的RC濾波網絡，正在重塑機器人高保真信號鏈的底層架構。

信號完整性的生死博弈

工業機器人關節應變片輸出的原始信號僅2mV/V量級，卻需在強電磁干擾環境中傳輸。某六軸協作機械臂的伺服電機運行時，在信號線上耦合的開關噪聲可達50mV峰峰值，是有效信號的25倍之巨。

噪聲抑制失效的后果觸目驚心：AGV負重檢測的10%誤差可能導致貨架傾覆，手術機器人力控偏差可能引發組織損傷。平尚科技車規級貼片電阻通過AEC-Q200認證，在-55℃至155℃環境溫漂系數低至±25PPM/℃，為室外作業機器人提供溫度穩定性保障。

平尚科技的協同解決方案

在應變傳感器信號鏈中，RC網絡形成兩級防御：前級抗混疊濾波抑制高頻干擾，后級低通濾波消除熱噪聲。平尚0402封裝的10kΩ±0.1%薄膜電阻配合0.1μF X7R電容，可構建截止頻率160Hz的二階巴特沃斯濾波器，將50kHz開關噪聲衰減至1/1000。

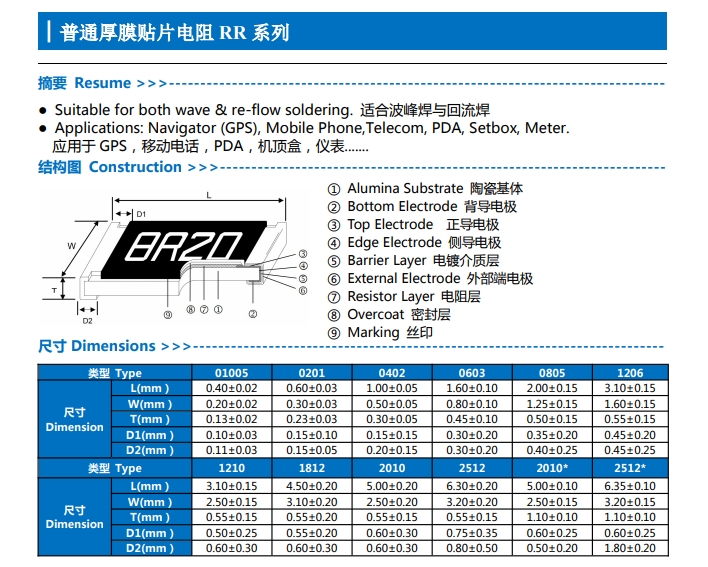

微型化設計突破空間限制。平尚01005尺寸的49.9kΩ電阻（0.4×0.2mm）與0201封裝1nF電容組成微型濾波單元，可嵌入機器人手指關節的柔性電路，其鎳屏障端電極結構確保2000次彎折后阻值變化<0.2%。

針對高頻干擾，平尚開發了獨特的高頻特性優化技術。RC網絡中的GRM系列電容采用三明治結構介質層，在10MHz頻率下ESR低至5mΩ；RT系列薄膜電阻的螺旋刻蝕工藝將寄生電感控制在0.5nH以下，徹底解決射頻干擾難題。

車規認證的可靠性驗證

平尚AEC-Q200認證體系覆蓋全系列阻容元件。在機械沖擊測試中，其車規電阻經受1500G加速度沖擊后阻值變化<0.05%；電容在85℃/85%RH環境1000小時測試后容量衰減<3%。

成本優勢來自材料創新。平尚電阻采用新型釕酸鹽漿料，比傳統釕系材料成本降低40%；電容采用納米級鈦酸鋇介質，相同容量下介質層厚度減少30%，使0402規格10nF電容價格比日系競品低35%，為消費級機器人普及鋪平道路。

系統級設計實戰指南

設計機器人應變信號鏈需把握三個維度：噪聲頻譜分析、阻抗匹配優化、溫度補償設計。典型方案采用三級濾波架構：

• 前級：10kΩ電阻+100nF電容（fc=160Hz）抑制電機高頻噪聲

• 二級：49.9kΩ電阻+10nF電容（fc=320Hz）消除開關干擾

• 末級：1MΩ電阻+1μF電容（fc=0.16Hz）濾除熱噪聲

在惠斯通電橋配置中，平尚推薦使用四顆0.1%精度電阻組成全橋，配合0.1μF C0G電容消除共模噪聲。對于行走機器人關節檢測，建議選用軟端子封裝的RC元件（如GRT系列），可承受5000次±3°扭曲變形。

選型黃金法則：電阻需關注溫漂系數（<±50PPM/℃）、精度等級（≥0.5%）；電容優選X7R/X8R介質，直流偏壓特性衰減<15%；布局時電阻電容間距應小于元件長度的1/3以降低引線電感。

機器人場景創新應用

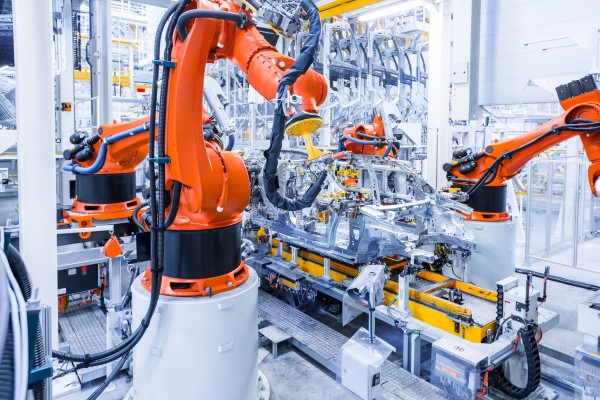

在工業機械臂領域，平尚方案助力某汽車焊接機器人將力控精度提升至0.5N。其核心是在每個關節部署三組RC濾波單元：應變片輸出端采用10kΩ+100nF初級濾波，儀表放大器前端配置49.9kΩ+10nF二級濾波，ADC輸入端設置1MΩ+1μF末級濾波。

服務機器人觸覺傳感實現突破。某仿生手掌采用平尚01005微型RC網絡，在3mm×3mm空間部署16個觸覺節點，其采用四階切比雪夫?yàn)V波器將信噪比提升至86dB，關鍵創新在于選用C0G介質的100pF電容（溫漂±30PPM/℃）與±0.1%薄膜電阻組合。

特種機器人驗證極端可靠性。消防機器人使用平尚厚膜功率電阻（1210封裝/1Ω/2W）配合X8R介質電容（100V耐壓），在300℃高溫環境持續工作30分鐘后，RC網絡參數漂移仍控制在設計余量范圍內。

機器人的觸覺精度始于純凈的信號。從工業機械臂擰緊螺絲的扭矩控制，到仿生手指撫摸花瓣的細膩觸感，再到探險機器人攀爬巖壁的力度感知，平尚科技的貼片電阻與電容協同構建的RC網絡，始終在信號鏈的源頭守護著數據的真實邊界。

當國產機器人突破力覺反饋技術瓶頸時，平尚科技通過車規認證的阻容元件，正在為智能裝備打造毫厘不差的傳感神經網絡。在電壓與電流的微觀波動中，每一顆微型元件都在為機器人的感知革命注入精準基因。
