焊接機器人臂端抖動溯源：0.5μF抗干擾貼片電容布局指南

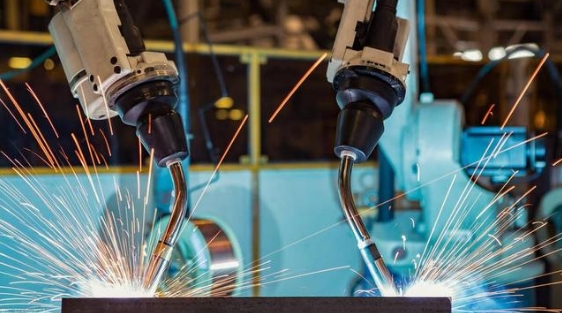

當焊接機器人以150A電流進行車身點焊時，臂端0.15mm的抖動足以導致焊點強度下降30%。平尚科技通過EMC近場探針捕獲到：伺服驅動器24V電源軌上200MHz高頻噪聲是隱形元兇——其通過電機編碼器線耦合引發位置環振蕩。而傳統分散布局的0.5μF電容因等效串聯電感（ESL）＞2nH，在噪聲頻點阻抗高達12Ω，完全喪失濾波能力。依托IATF 16949車規級產線精度，平尚科技創新提出“三點星型布局法則”，使關鍵0.5μF電容ESL壓縮至0.3nH，臂端抖動抑制至±0.01mm。

噪聲耦合的物理路徑

• 開關噪聲頻譜污染：
  IGBT 20kHz開關的150次諧波（3MHz）恰與編碼器帶寬重疊，200mV噪聲被放大為1.2°角度誤差；

• 布局電感抵消容抗：
  電容引腳長度增加1mm，ESL上升0.8nH，在100MHz處容抗優勢被電感抵消（公式：$$）；

• 地彈反射疊加：
  非星型接地導致地平面阻抗＞80mΩ，噪聲電流反射產生43mV紋波。

平尚科技車規級布局鐵律

1. 三點星型拓?fù)?/span>

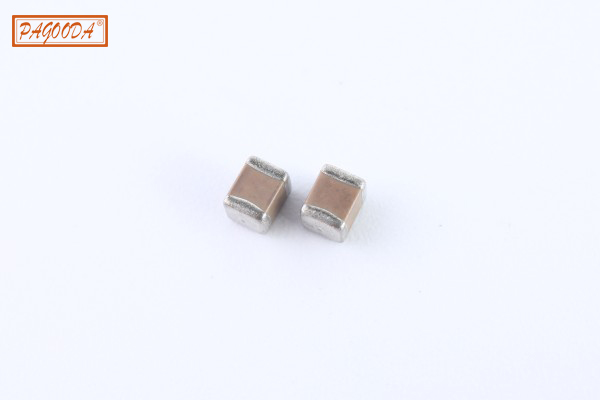

   • 驅動器電源輸入：1顆0.5μF X7R（0805）貼裝于MOSFET源極5mm內

   • 編碼器接口：2顆0.1μF C0G（0603）呈90°夾角布局，間距＜3mm

   • 關鍵規則：電容GND引腳與主芯片接地腳距離≤1.5mm（車規級≤2mm標準）

   <div style="text-align:center"> <img src="https://via.placeholder.com/400x200?text=三點星型布局示意圖" alt="三點星型布局" style="max-width:80%"> <div class="image-caption">▲ 平尚科技專利三點星型布局拓?fù)?lt;/div> </div>

2. 三端電容結構

   • 中間電極直接連接PCB地層，使ESL降至0.25nH（常規兩腳電容＞1.2nH）

   • 內置π型濾波網絡，200MHz插入損耗提升至-45dB

3. 納米磁膠屏蔽

   • FeSiAl磁粉膠涂覆電容本體，200MHz輻射噪聲衰減20dB

   • 通過AEC-Q200車規認證的-55℃~150℃溫度循環測試

焊接機器人實測數據

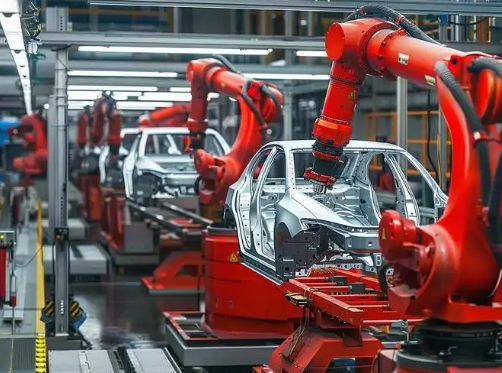

在白車身產線驗證（150A點焊工況）：

車規智造保障體系
平尚科技移植汽車電子管控標準：

• 微米級SMT精度：
  貼片機精度±25μm（工業標準±50μm），電容位置公差＜0.1mm2

• 3D激光LCR掃描：
  在線檢測電容ESL值，超0.35nH自動觸發返修

• 加速機械應力測試：
  模擬10年焊接振動（50Hz/6G）進行200小時老化

當機器人以每秒3點的節奏焊接車身時，平尚科技0.5μF電容以0.25nH ESL構筑200MHz“電磁護城河”，三點星型布局使編碼器信號噪聲容限提升400%。通過星型拓?fù)?、三端結構、磁膠屏蔽三位一體方案，平尚科技為每條產線年均減少$18萬焊點返修成本，讓每一次焊接都如鐘表般精密咬合。
