NTC 熱敏電阻怎樣校準？

NTC熱敏電阻憑借“阻值隨溫度變化”的特性，成為溫度監測、控制場景的核心元件。但在長期使用或批量生產過程中，受材料老化、封裝工藝偏差、環境干擾等因素影響，其阻值-溫度對應的關系會出現偏移，導致測溫精度下降。因此，定期或批量校準是保障NTC熱敏電阻性能的關鍵。本文將詳解NTC熱敏電阻的校準邏輯、常用方法及實操要點，幫助您高效完成校準工作。

一、什么時候需要校準？

不是所有NTC都需要頻繁校準，先明確“校準時機”和“核心目標”，避免做無用功：

1. 必須校準的3種場景

1.批量生產出廠前：即使同一批次NTC，因陶瓷材料混合均勻度、燒結溫度差異，也會存在個體偏差，需批量校準確保一致性。

2.長期使用后（1-2年）：在高溫、高濕、振動等惡劣環境下使用的NTC（如車載、工業設備），材料老化會導致特性偏移，建議每年校準一次；

3.測溫精度異常時：當設備顯示溫度與實際溫度偏差超過允許范圍（如醫療設備要求±0.1℃，普通場景±1℃），需及時校準。

2. 校準目的

校準的本質是“修正NTC的阻值-溫度對應曲線”，讓它的實際測量“阻值”能精準對應真實“溫度”。核心指標有兩個：

一是標稱阻值偏差（25℃時實際阻值與標稱阻值的差值，需控制在±1%~±5%，具體看精度等級）

二是B值偏差（反映阻值隨溫度變化的速率，偏差需≤±2%）。

二、校準測量工具以及測量準備

校準效果依賴“精準工具+穩定環境+規范樣品處理”，三者缺一不可：

1. 核心工具

標準恒溫設備：提供穩定的校準溫度點，推薦恒溫油槽（控溫精度±0.05℃，適合高精度校準）或恒溫箱（控溫精度±0.5℃，適合常規校準）

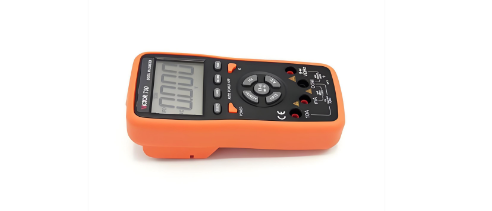

高精度萬用表：用于測量NTC阻值，需選精度≥0.01%的四位半或五位半數字萬用表（如FLUKE 8846A），普通萬用表精度不足會導致校準誤差；

導線與夾具：采用低電阻導線（如鍍銀導線）和專用夾具，避免導線電阻影響測量結果；

2. 環境與樣品準備

環境要求：校準環境溫度保持20℃-25℃，濕度40%-60%，避免氣流、磁場干擾（遠離風扇、強電設備）；

樣品處理：校準前將NTC在常溫環境放置2小時以上，使其溫度與環境一致；清潔引腳表面氧化層，避免接觸電阻過大。

三、校準方法

根據精度需求和批量大小，常用兩種校準方法：

1. 兩點校準法：常規場景首選，簡單高效

選取兩個標準溫度點（通常選25℃常溫點和一個極端溫度點，如85℃或0℃），測量NTC在這兩個溫度下的實際阻值，與標準阻值對比，修正偏差。適用于普通消費電子、家電等精度要求±0.5℃~±1℃的場景。

2. 多點校準法：高精度場景必備，精準修正曲線

選取3個及以上標準溫度點（如0℃、25℃、50℃、85℃、125℃），測量各點阻值后擬合出實際的阻值-溫度曲線，與標準曲線對比，通過軟件或硬件修正偏差。適用于醫療設備、新能源汽車、精密儀器等精度要求±0.1℃~±0.5℃的場景。

四、校準后驗證與常見問題解決

1. 校準效果驗證

校準后需抽取10%-20%的樣品進行復檢：選取校準未覆蓋的溫度點（如37℃人體溫點），測量其阻值并換算成溫度，與標準溫度對比，偏差在允許范圍內即為合格。

2. 常見問題與解決辦法

1.同一溫度點多次測量阻值波動大 原因：恒溫設備不穩定或夾具接觸不良。解決：更換高精度恒溫設備，清潔夾具并確保接觸緊密；

2.校準后低溫點精度達標，高溫點偏差大 原因：僅采用兩點校準，未覆蓋高溫特性。解決：改用多點校準法，增加高溫點校準；

3.批量校準時個體偏差差異大 原因：生產工藝波動導致NTC一致性差。解決：生產端優化燒結工藝，校準后按偏差分組，匹配不同精度需求的場景。

五、批量校準與長效保障

1. 批量校準效率提升：采用多通道校準夾具，同時校準8-16顆，使用校準軟件自動采集數據，生成校準報告，效率提升5倍以上；

2. 校準周期設定：普通場景1-2年校準一次；高溫、高濕環境下的NTC每6個月校準一次；醫療、航天等關鍵場景建議每3個月校準一次；

3. 校準記錄管理：建立校準檔案，記錄校準時間、偏差值、操作人員，便于追溯；校準工具（如萬用表、恒溫箱）需定期送計量機構檢定，確保自身精度。

NTC熱敏電阻的校準核心是“精準測量阻值-溫度對應關系，修正偏差”，關鍵在于“工具精度達標+環境穩定+方法適配”。普通場景用兩點校準法即可滿足需求，高精度場景需升級多點校準；批量生產時通過自動化工具提升效率，同時做好校準記錄與周期管理。掌握這些要點，就能讓NTC始終保持精準的測溫性能，避免因精度偏差導致設備故障。
