電容濾波電路中最基礎的濾波方式，利用電容“通交流、隔直流” 的特性，通過充放電過程平滑電壓波動，讓電路獲得穩定電源或純凈信號。理解它只需抓住“容抗特性” 和 “充放電規律”兩個關鍵點。

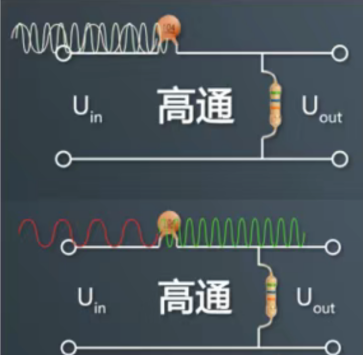

電容的特性是容抗隨頻率變化：頻率越高，容抗越小，交流信號越容易通過；頻率越低，容抗越大，直流信號幾乎無法通過。這一特性讓電容能像 “篩子” 一樣，篩選出電路需要的電信號。而濾波的關鍵，就是電容與負載配合的充放電過程。
以最常見的整流后直流濾波電路為例：整流電路輸出的是脈動直流，將電容并聯在負載兩端，就構成濾波電路。當脈動電壓上升時，電容快速充電，儲存電能；當電壓下降時，電容通過負載緩慢放電，補充電壓缺口。通過“充電存能、放電補能”的循環，原本起伏的脈動電壓被平滑成穩定的直流電壓，波動幅度大幅降低。
不同場景下，電容濾波的作用各有側重，最典型的有三類
一是電源濾波，這是最廣泛的應用。比如手機充電器、電腦電源中，整流后的脈動電壓經電容濾波后，才能為芯片、屏幕提供穩定直流供電。若缺少濾波，會導致設備屏幕閃爍、芯片工作異常。通常電源濾波會選大容量鋁電解電容，充放電能力強，平滑效果更優。
二是信號濾波，用于提取或屏蔽特定的頻率信號。如收音機接收電路中，電容可濾除高頻干擾信號，讓音頻信號更純凈；在音頻功放電路中，耦合電容既能隔絕直流保護喇叭，又能讓交流音頻信號順利通過。這類場景常選小容量陶瓷電容，高頻特性更出色。
三是去耦濾波，解決電路“交叉干擾”的問題。多芯片的電路板上，每個芯片電源端都會并聯一個小電容，它能濾除芯片工作時產生的高頻噪聲，防止噪聲通過電源線干擾其他芯片。這種 “就近濾波” 能讓每個芯片都獲得干凈的電源，是電路穩定運行的關鍵。
選電容濾波時需匹配場景：電源濾波優先大容量、低ESR（等效串聯電阻）的電容，確保充放電效率；高頻信號濾波選小容量陶瓷電容，利用其高頻低容抗優勢；去耦濾波則常用 0.01μF-0.1μF 的貼片電容，方便就近安裝。
簡單來說，電容濾波的本質的是 “用容抗篩信號，用充放電穩電壓”。從手機充電器到工業變頻器，從收音機到智能手表，它都是保障電路穩定的 “幕后功臣”，也是電子技術中最基礎且核心的應用原理之一。
