什么是合金電阻？

在精密測量、工業控制、新能源這些對電阻性能要求嚴苛的場景中，合金電阻憑借“高精度、高穩定性、大功耗”的核心優勢，成為了替代傳統碳膜、金屬膜電阻的優選元件。很多人對“合金電阻”的認知僅停留在“性能更好”的層面，卻不了解其背后的材料特性與技術邏輯。本文從本質定義到實際應用，全面解析合金電阻。

一、什么是合金電阻？

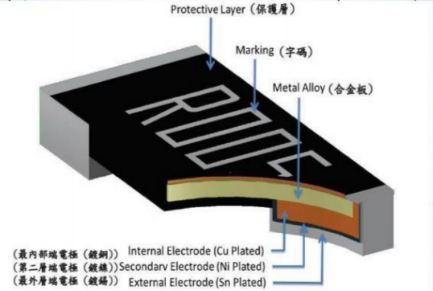

合金電阻，顧名思義是采用“合金材料”作為電阻體的電阻元件，其核心結構由“合金電阻膜/合金絲+電極+封裝”三部分組成。與傳統電阻用碳膜、金屬膜作為導電介質不同，合金電阻的電阻體采用銅鎳合金、鎳鉻合金等低溫度系數合金材料，這也是其性能優勢的根本來源。

從分類來看，合金電阻主要分為“合金膜電阻”和“合金絲電阻”兩類：合金膜電阻是將合金材料通過濺射工藝涂覆在陶瓷基體表面形成電阻膜；合金絲電阻則是直接用合金絲繞制在陶瓷骨架上，后者更適用于大功率場景。

二、合金電阻為何“更勝一籌”？

合金電阻的優勢得益于合金材料的固有特性，相較于傳統電阻，其核心優勢可概括為“三高一低”，即高精度、高穩定性、高功率耐受和低溫度系數，這些特性直接決定了它在嚴苛場景中的不可替代性。

1. 高精度

傳統碳膜電阻精度通常為±5%~±10%，金屬膜電阻可達±1%，而合金電阻憑借合金材料的均勻導電性和精密加工工藝，精度普遍能達到±0.1%~±0.01%。這是因為合金材料的電阻溫度系數極低，通常在±5ppm/℃~±20ppm/℃之間，遠低于金屬膜電阻的±50ppm/℃~±100ppm/℃。

2. 高穩定性

傳統電阻長期使用后，受溫度、濕度、氧化等因素影響，阻值會出現明顯漂移，而合金電阻的合金材料化學穩定性極強，不易氧化或老化。數據顯示，合金電阻在額定工況下連續工作1000小時，阻值漂移率通常≤0.1%，而碳膜電阻相同條件下漂移達到1%甚至5%。

3. 高功率耐受

合金材料的導熱性和耐高溫性優于碳膜、金屬膜，因此合金電阻的功率耐受能力更強。普通貼片金屬膜電阻功率通常在0.125W~1W，而貼片合金電阻可達到2W~5W，插件合金絲電阻更是能達到10W以上。這一優勢源于合金電阻的散熱設計：陶瓷基體的高導熱性配合合金電阻體的均勻發熱，可快速將熱量傳導至外部，避免燒毀。

4. 低溫度系數

溫度系數是衡量電阻溫度穩定性的關鍵指標，指溫度每變化1℃時阻值的變化率。合金電阻采用的康銅、錳銅等合金材料，本身具有“溫度補償”特性，溫度變化時阻值幾乎不變。例如在-40℃的低溫環境中，普通金屬膜電阻阻值可能下降10%，而合金電阻阻值變化僅0.1%，這使其能適配戶外、高空、高溫車間等極端環境。

三、合金電阻如何實現精準導電？

合金電阻的工作原理本質上仍遵循歐姆定律，但合金材料的低電阻率和穩定性使其實現了更優性能：

1. 電阻體層面：合金材料的電阻率遠低于碳膜材料，要達到相同阻值，需通過增加電阻體長度或減小橫截面積實現，這也使其在相同功率下體積更小巧；

2.導電過程：電流通過合金電阻體時，合金內部的自由電子定向移動形成電流，由于合金原子排列緊密且化學性質穩定，電子散射概率低，不會因溫度變化或長期使用導致導電性能波動

3.散熱機制：合金電阻的陶瓷基體和金屬電極形成高效散熱通路，電流產生的熱量通過基體傳導至封裝外殼，再散發到空氣中，保障長期穩定工作。

四、哪些地方需要合金電阻？

合金電阻的高性價比僅在特定場景中凸顯，并非所有電路都需要使用。以下三大場景是合金電阻的核心應用領域：

1. 精密測量與儀器儀表

萬用表、示波器、頻譜分析儀等精密儀器的校準電路中，需用高精度電阻作為標準電阻，合金電阻的±0.01%精度可確保測量誤差≤0.1%。

2. 新能源與汽車電子

新能源汽車的電池管理系統需要精準采樣電流，計算電池剩余電量；車載充電機的功率控制電路也需大電流電阻實現限流。合金電阻的高功率耐受和低溫度系數，使其成為該領域的標配。

3. 工業控制與自動化

工業變頻器、PLC控制器、伺服電機的電流反饋回路中，合金電阻可精準采集電流信號，保障控制精度。在高溫、高振動的車間環境中，合金電阻的穩定性可使設備運行波動幅度從±3%降至±0.5%，提升生產效率。

五、如何選對合金電阻？

選型合金電阻需避開“盲目追求高精度”的誤區，結合場景需求匹配參數：

1.精度匹配：精密測量選±0.01%~±0.1%精度，普通工業控制選±0.5%即可，避免成本浪費；

2.功率適配：根據實際功耗（P=I2R）預留20%~30%安全余量，10A電流回路選15W以上功率；

3.溫度系數：極端環境選±5ppm/℃的低TCR型號，常溫場景選±20ppm/℃即可；

4.封裝選擇：小型化設備選0805~1206貼片封裝，大功率場景選插件合金絲電阻。

總的來說，合金電阻是“用合金材料賦能的高精度電阻”，主要解決傳統電阻在精度、穩定性、功率上的短板。從精密儀器到新能源汽車，合金電阻的應用場景正隨設備性能升級不斷擴大。理解其“材料決定性能”的核心邏輯，結合場景精準選型，才能充分發揮其優勢，為電路穩定運行筑牢基礎。
