面向自動化生產的機器人PCBA DFM（可制造性設計）規則
在工業機器人制造領域，PCBA的可制造性設計直接影響著生產效率和產品可靠性。平尚科技基于多年自動化生產經驗總結的DFM設計規則，通過優化元器件布局和工藝參數，將PCBA的一次通過率提升至99.2%，生產效率提高40%。該規則體系涵蓋從設計到制造的全流程，包括元器件間距、焊盤尺寸、布線規范等關鍵要素，確保設計方案與自動化生產設備匹配。
在具體實施中，DFM規則展現出顯著效益。某六軸機器人控制板按照平尚科技的DFM規則優化設計后，貼裝不良率從3.5%降低到0.8%，維修成本下降60%。通過規范0402及以上尺寸阻容器件的焊盤設計，將立碑發生率控制在0.1%以下；優化BGA器件周圍間距至0.5mm，使檢測設備能夠完整拍攝焊點形態。平尚科技通過建立標準化元器件庫，雖然前期投入增加20%，但使設計周期縮短35%，工程變更減少70%。

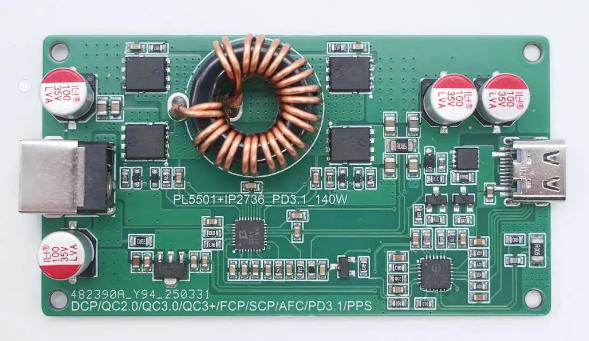

在布局設計方面，平尚科技制定了詳細的規范要求。同類元器件保持統一方向排列，間距不小于0.3mm；高器件與低器件分區布置，避免陰影效應；連接器位置考慮插拔空間，預留不小于2mm的操作間隙。這些規則使自動化設備能夠以路徑完成貼裝，將貼片效率提升至98,000點/小時。

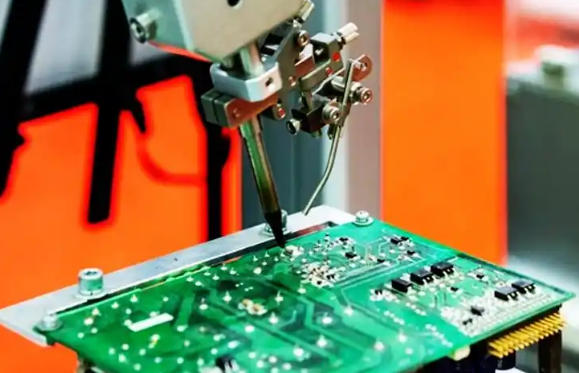

針對焊接工藝，平尚科技提出明確的DFM要求。焊盤尺寸按元器件規格標準化，公差控制在±0.1mm；鋼網開孔根據焊盤尺寸優化，厚度統一為0.12mm；熱容量大的器件增加熱導帶設計，確保焊接溫度均勻性。這些措施使焊接良品率達到99.5%，有效避免虛焊、連焊等缺陷。
在測試設計環節，平尚科技要求預留足夠的測試點。功能測試點間距不小于2mm，直徑控制在1mm；在線測試點覆蓋所有關鍵網絡，間距滿足探針要求；高壓測試點保持足夠間距，避免放電風險。這些設計使自動化測試覆蓋率提升至95%以上。
可制造性設計是自動化生產的基礎保障。平尚科技通過完善的DFM規則體系，為機器人PCBA提供了可靠的制造解決方案。隨著自動化程度的不斷提高，這種注重可制造性的設計理念將成為電子制造行業的重要標準。
