插件電阻的“高功率承載”優勢在哪？

      貼片電阻進入市場后，插件電阻常被貼上“傳統”“笨重”的標簽，不少人下意識認為它已經被貼片電阻替代。但事實上，這款經歷了數十年市場檢驗的“老元件”，憑借獨有的“高功率承載”，在大功率場景中始終占據不可替代的地位。從工業熔爐的溫控電路到新能源汽車的充電系統，從大型電源適配器到音響功放，插件電阻以強大的功率耐受能力保障著大功率設備的穩定運行。本篇文章旨在闡述插件電阻“高功率承載”優勢的根源，分析其技術特性與核心應用價值。

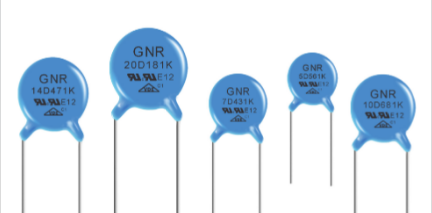

一、結構設計決定功率承載上限

插件電阻的高功率承載能力，并非簡單依靠“加大體積”實現，而是其核心結構與材料選擇的協同作用結果，與貼片電阻相比，存在三大結構性優勢：

1. 電流承載能力更強

插件電阻的引線采用實心銅線，導線橫截面積是貼片電阻導電層的數十倍甚至上百倍。根據電流承載的基本原理，導體橫截面積越大，允許通過的最大電流就越高——常規插件電阻的額定電流可輕松達到1-10A，而同功率等級的貼片電阻最大電流通常不超過5A。

同時，插件電阻的電阻體（如陶瓷基底+金屬膜/碳膜）尺寸更大，可承載的功率密度更高，常規插件電阻功率覆蓋0.5W-200W，而貼片電阻功率多集中在0.125W-5W，二者在大功率區間的差距尤為明顯。

2. 散熱效率先天更優

功率承載能力與散熱效率直接掛鉤，熱量無法及時散出會導致電阻燒毀。插件電阻采用“軸向引線+裸露電阻體”的結構，電阻體直接暴露在空氣中，熱量可通過“電阻體輻射散熱+引線傳導散熱”雙重路徑擴散；部分大功率型號還設計有金屬散熱片或散熱底座，進一步提升散熱能力。

而貼片電阻貼附在PCB板表面，熱量主要通過焊盤傳導至PCB板，散熱路徑單一，且受限于PCB板的散熱能力，大功率場景下易出現過熱失效。

以10W功率為例，插件電阻在自然散熱條件下溫度可控制在80℃以內，而同功率貼片電阻若不搭配額外散熱片，溫度會超過150℃，遠超安全閾值。

3. 覆蓋寬功率區間

插件電阻可根據功率需求靈活選擇電阻體材料：中功率場景采用金屬膜或碳膜材料，兼顧精度與成本；大功率場景則采用金屬氧化膜、線繞式等耐高溫材料——線繞式插件電阻通過將粗漆包線纏繞在陶瓷骨架上，電阻體可直接耐受300℃以上高溫，額定功率可達200W，是目前功率承載能力最強的電阻類型之一。

而貼片電阻受限于封裝尺寸，難以采用線繞式或大尺寸金屬氧化膜結構，功率上限天然受限。

二、核心優勢延伸

插件電阻的高功率承載能力還衍生出適配大功率場景的附加優勢，使其在特定場景中比貼片電阻更具競爭力：

1. 耐浪涌電流能力更強

電機、變壓器、大功率LED等設備啟動時，會產生數倍高于額定電流的浪涌電流，普通貼片電阻易被瞬間沖擊燒毀。而插件電阻的粗引線和大尺寸電阻體，能通過自身結構吸收浪涌能量，耐浪涌電流能力是貼片電阻的3-5倍。

比如工業電機啟動電路中，插件電阻可承受10倍額定電流的浪涌沖擊，而貼片電阻在5倍浪涌下就可能損壞。

2. 維修更換便捷

大功率設備多為工業級或大型設備，維修維護頻率較高。插件電阻采用“穿孔焊接”方式固定，維修時只需用烙鐵熔化焊點即可拔出更換，無需專業貼裝設備；并且引線標識清晰，型號規格一目了然，更換時不易出錯。

而貼片電阻的更換需要熱風槍等專用工具，且微型封裝的型號標識難以辨認，維修效率遠低于插件電阻。

在工業生產線的設備維護中，插件電阻的快速更換可將停機時間縮短至10分鐘以內，而貼片電阻維修可能需要1-2小時，顯著降低了生產損失。

3. 寬電壓適配

大功率場景往往伴隨高電壓，插件電阻的大尺寸電阻體可設計更大的電極間距，絕緣性能更優，額定電壓可達1000V以上；而貼片電阻的電極間距極小，高壓場景下易出現擊穿漏電風險。

比如在工業變頻器的高壓濾波電路中，需采用額定電壓500V以上的插件電阻，若誤用貼片電阻，會因高壓擊穿導致電路短路。

三、核心應用場景

插件電阻的高功率承載優勢，使其在三大類場景中成為剛需，無法被貼片電阻替代：

1. 工業控制與大功率設備

工業熔爐、熱處理設備、大型電機的溫控與驅動電路，功率需求通常在10-200W之間，且存在浪涌電流沖擊，插件電阻是核心選擇。

2. 音響功放與大功率影音設備

音響功放的功率放大電路需要高功率、低失真的電阻，插件電阻的線繞式結構可有效降低失真率，高功率承載能力適配功放的大功率輸出需求。

3. 新能源與高壓電源系統

新能源汽車的車載充電器、充電樁的功率轉換電路，以及大型UPS電源的儲能電路，功率需求達50-200W，且需要耐受高壓和浪涌沖擊。插件電阻憑借高功率、高電壓的雙重優勢，成為關鍵元件。

四、使用與選型技巧

要充分發揮插件電阻的高功率承載優勢，選型和使用時需注意以下要點：

1.按功率需求選封裝與類型

2.預留充足散熱空間

3.匹配電壓與浪涌參數

4.規范焊接與安裝

插件電阻的“傳統”并非劣勢，反而因其成熟的結構設計沉淀出高功率承載的核心競爭力。在貼片電阻難以觸及的大功率、高電壓、高浪涌場景中，插件電阻以不可替代的性能證明了自身的價值。它的存在也印證了電子元件領域的核心邏輯：沒有“過時的元件”，只有“適配的場景”，插件電阻憑借高功率承載優勢，仍將在大功率電子設備中長期發揮關鍵作用。
