高耐壓插件電阻怎么選？

在工業高壓電源、新能源充電樁、高壓測試設備等場景中，高耐壓插件電阻是保障電路安全的“防護盾”——它不僅要承擔限流、分壓的基礎功能，更要接受數百甚至數千伏的高壓沖擊，避免擊穿漏電導致設備損壞或安全事故。不少工程師在選型時，僅關注“耐壓值達標”這一單一參數，卻忽視了材質適配、功率匹配、絕緣性能等關鍵要素。本文將結合平尚科技產品，拆解高耐壓插件電阻的核心選型邏輯，幫助客戶精準避坑。

一、明確“真實耐壓需求”，避免盲目追高

選高耐壓插件電阻的第一步，是精準計算“實際工作電壓”，而非簡單套用設備標稱電壓。高壓電路中存在“瞬時過電壓”現象（如開關動作時的電壓尖峰），若僅按額定工作電壓選型，很容易被過電壓擊穿。正確的做法是：選型耐壓值 = 實際工作電壓 × 1.2~1.5倍安全系數。

舉例來說，某工業變頻器的工作電壓為1000V，開關動作時會產生1200V的瞬時過電壓，此時需選擇1500V及以上耐壓值的插件電阻；若直接選用1000V耐壓的電阻，短期內可能正常工作，但長期受瞬時過電壓沖擊，壽命會縮短至原有的1/3。

需特別注意：電阻的“耐壓值”與“功率”是關聯參數，相同材質下，功率越大的電阻，耐壓值上限越高。

二、按“材質工藝”選，適配高壓場景特性

高耐壓插件電阻的耐壓性能，核心取決于電阻體材質與封裝工藝。不同材質的耐壓上限、溫度穩定性、成本差異顯著，需按場景特性匹配：

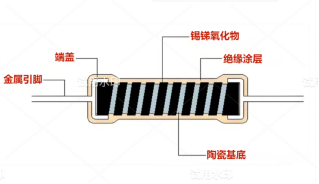

1. 金屬氧化膜電阻：中高壓常規場景首選

金屬氧化膜電阻以為電阻膜層，采用陶瓷基底封裝，耐壓值常規覆蓋500V-2000V，功率范圍0.5W-20W，具備良好的耐高溫性（最高工作溫度150℃）和抗潮濕能力，成本適中，適合工業控制、高壓電源等中高壓常規場景。

選型提示：金屬氧化膜電阻的耐壓值與膜層厚度正相關，標注“1600V/5W”的型號，不可替代“2000V/5W”使用，即使功率相同，膜層厚度不足會導致耐壓失效。

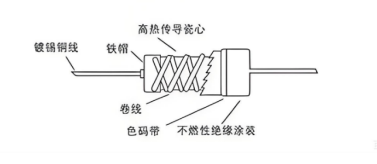

2. 線繞式電阻：大功率高壓場景剛需

線繞式電阻通過將耐高溫漆包線纏繞在陶瓷骨架上，再涂覆絕緣保護層制成，耐壓值可達1000V-5000V，功率覆蓋10W-200W，能同時承受高壓與大功率，且溫度系數低（±50ppm/℃以下），適合新能源充電樁、高壓變頻器等大功率高壓場景。

選型提示：線繞式電阻存在一定寄生電感，高頻高壓場景（如1MHz以上）需謹慎選用，避免信號干擾；可選擇平尚帶“高頻優化”結構的線繞電阻，寄生電感降低40%。

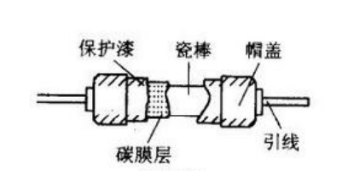

3. 合成碳膜電阻：高壓低成本場景適配

合成碳膜電阻以碳粉與樹脂混合為電阻膜層，耐壓值500V-1500V，功率0.5W-10W，成本僅為金屬氧化膜電阻的60%-70%，適合高壓但精度要求不高的場景（如高壓指示燈分壓、簡易高壓測試設備）。

選型提示：合成碳膜電阻的精度較低（常規±10%），且溫漂較大（±200ppm/℃），不適合高壓精密電路。

三、關鍵參數決定選型成敗

除了耐壓值和材質，以下幾個參數能直接影響高耐壓插件電阻的適配性，選型時要重點關注：

1. 絕緣電阻

高壓場景中，電阻的“絕緣電阻”（電阻體與外殼間的電阻）決定了是否會漏電。常規高耐壓插件電阻的絕緣電阻需≥1000MΩ，高壓超過2000V時，絕緣電阻需≥5000MΩ。若絕緣電阻不足，會出現“高壓漏電”現象，導致設備外殼帶電或電路異常。

核查技巧：要求供應商提供“絕緣電阻測試報告”，優先選擇通過UL、VDE絕緣認證的產品。平尚所有高耐壓插件電阻出廠前均做絕緣測試，2000V耐壓型號的絕緣電阻實測值普遍在8000MΩ以上，遠超行業標準。

2. 功率與溫升

高壓電路中，電阻的功率損耗P=U2/R（U為工作電壓，R為電阻值），即使耐壓值達標，功率不足也會導致電阻過熱燒毀。比如1000V電壓下，100KΩ電阻的功率損耗達10W，若選用5W電阻，短時間內就會燒毀。

3. 封裝與安裝方式

高耐壓插件電阻的封裝尺寸與絕緣距離相關，耐壓值越高，封裝通常越大（如2000V耐壓的線繞電阻，封裝多為25×10mm）。選型時需確認設備內部安裝空間，避免“耐壓達標但裝不下”的問題。

此外，大功率高壓電阻需搭配散熱片，平尚TO-220封裝的高耐壓電阻，自帶散熱底座，可直接固定在設備散熱板上，提升散熱效率。

五、選型誤區

l 誤區1：僅看標稱耐壓值，忽視安全系數

直接選用與工作電壓相等的耐壓型號，未預留1.2-1.5倍安全系數，易被瞬時過電壓擊穿；

l 誤區2：混淆“直流耐壓”與“交流耐壓”

交流電壓的峰值是有效值的1.414倍，800V交流場景需選1200V以上耐壓電阻（800V×1.414≈1131V），若誤用800V直流耐壓型號，會瞬間擊穿；

l 誤區3：忽略環境溫度影響

高溫環境會降低電阻的耐壓性能，100℃以上場景需選“高溫耐壓型”，常規型號在高溫下耐壓值可能下降50%。

高耐壓插件電阻的選型核心，是“精準匹配耐壓需求+適配材質工藝+核對關鍵參數”。不同場景對耐壓、功率、精度的需求差異顯著，沒有“萬能型號”，只有“適配選擇”。掌握“安全系數定耐壓、場景定材質、損耗定功率”的邏輯，再結合實際案例參考，就能精準選出符合需求的高耐壓插件電阻，保障高壓電路的安全穩定運行。

若需精準選型，可提供“工作電壓（交流/直流）+功率+精度+工作溫度”四大核心參數，聯系平尚科技為您提供定制化方案，常規型號可免費提供樣品測試，確保適配性。
