PoE++ 賦能：90W供電端口中的貼片電感與MOS管熱設計
以太網供電（PoE）技術演進至PoE++（802.3bt Type 4）標準，單端口功率攀升至90W以上，這為無線接入點、高清攝像機和物聯網網關等設備帶來了“一線通”的便利。然而，對于提供這一功能的交換機或供電設備而言，其內部PoE供電模塊的設計，尤其是功率轉換部分，正面臨未知的熱密度挑戰。在為單端口提供高達90W功率的狹小空間內，DC-DC轉換電路中的貼片功率電感與功率MOS管成為了兩大主要熱源。它們的熱設計不再是各自獨立的課題，而是一個必須協同考慮、系統優化的整體。平尚科技憑借在工業級網絡能源領域的實踐經驗，深刻理解這種協同設計是保障高密度PoE++交換機穩定運行的關鍵。

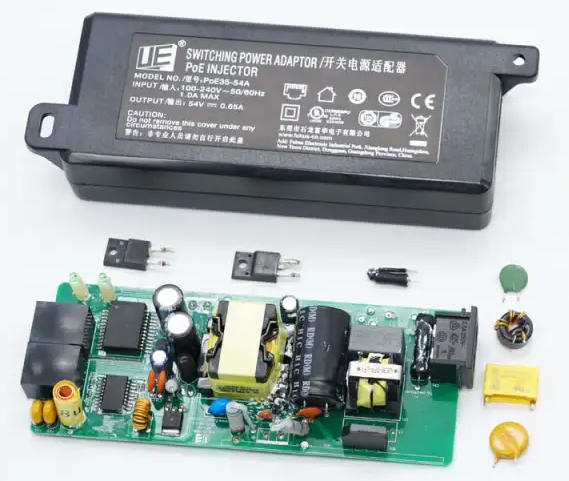

在典型的PoE++供電模塊中，輸入的高壓直流電（如50-57V）需要通過一個高效率的隔離或非隔離DC-DC轉換器，降壓至設備所需的電壓（如12V）。此轉換核心通常采用同步Buck拓撲，其中至少包含一個控制MOS管、一個同步整流MOS管以及一個關鍵的儲能貼片電感。當功率達到90W級別，即使在94%的高轉換效率下，仍有超過5W的損耗以熱能形式釋放在這小小的電路區域內，其中MOS管的開關與導通損耗、電感的銅損與鐵損是主要來源。

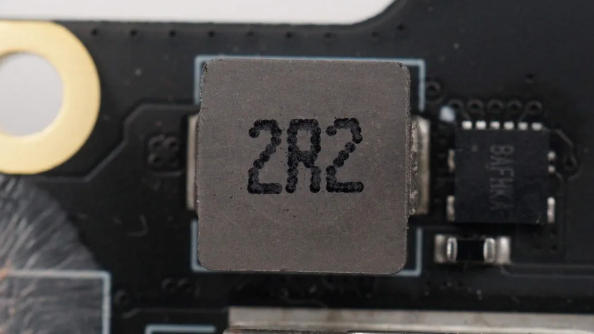

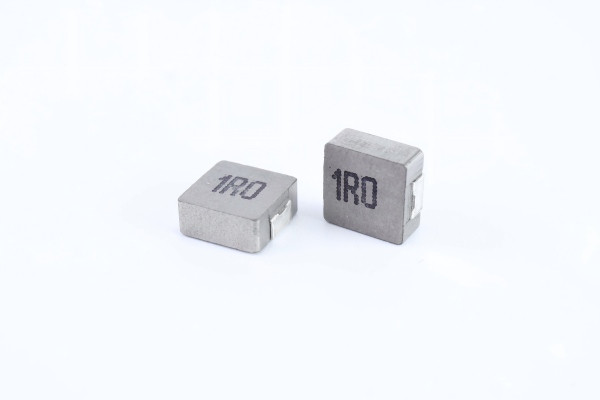

熱源的特性與封裝選擇決定了熱量產生的初始形態和傳導路徑。對于貼片電感，其損耗產生的熱量相對均勻地分布在整個磁芯和繞組中。在PoE++這類對高度敏感的應用中，低矮的 “一體成型功率電感” 或 “磁屏蔽繞線電感” 成為主流。這類封裝結構緊湊，熱量主要通過底部焊盤和少量側面傳導至PCB。國內先進的制造工藝已能使這類電感在100℃環境溫度下持續工作，飽和電流下降率控制在預設范圍內，其底部的金屬散熱墊能通過過孔與PCB內層大銅面有效連接，成為主要散熱路徑。
而對于MOS管，其損耗集中在芯片的微小面積上，峰值熱流密度極高。因此，其封裝的熱設計更為關鍵。傳統的SOP-8封裝熱阻（RθJA）較大，已難以滿足需求。目前，采用 “頂部裸露散熱片”的DFN或QFN封裝 是更優選擇。這類封裝允許熱量通過頂部的金屬裸露區直接向上傳導，為在有限空間內加裝微型散熱片或導熱墊提供了可能，從而構建向上至外殼或散熱器的“第二散熱通道”，顯著降低對PCB散熱的單一依賴。國內供應商已能穩定提供此類封裝、性能可靠的工業級MOS管。
真正的挑戰與解決方案在于熱路的系統級協同。在PCB布局上，發熱的貼片電感應與MOS管保持適當距離，避免熱量過度集中形成“熱點區域”。更重要的是，需要為它們規劃出互不干擾、且高效的熱流路徑。一種高效的做法是：將MOS管布置在靠近PCB邊緣或預設的“熱橋”區域，利用其封裝優勢將部分熱量向上導出至系統散熱風道或機殼；同時，將貼片電感下方的PCB內層設計為完整的大面積銅皮，并通過陣列過孔與背面銅層相連，將電感的熱量橫向擴散并傳導至整個PCB板，利用板卡作為“均熱板”進行散熱。在某些高端設計中，甚至會為PoE供電模塊獨立配置一塊小型鋁基板或散熱齒片，將電感、MOS管等發熱元件集中于此，實現與主PCB的熱隔離與高效管理。
因此，90W PoE++端口的熱設計，本質上是將貼片電感的“面狀熱源”與MOS管的“點狀熱源”通過巧妙的封裝選型與PCB布局，整合進一個高效、緊湊的立體散熱系統中的藝術。平尚科技通過提供熱性能優化的電感與MOS管產品，并結合深度的系統熱設計咨詢，助力客戶在方寸之間平衡功率密度與熱可靠性，確保每一瓦電力都能在穩定與高效中傳輸，為智能化終端設備的可靠運行提供不竭的動力源泉。
